최대 4 bar의 토출압력을 얻을 수 있는 튜브 엘레멘트 장착용 630 프로세스 펌프

견적요청
제품상담 버튼을 클릭하시면 해당 제품에 대해 문의하실 수 있습니다.
Part No, 구매수량을 알려 주시면 빠른 상담을 진행 할 수 있습니다.
판매자: Watson Marlow
브랜드: Watson Marlow

Overview

데이터시트

데이터시트

지금 다운로드

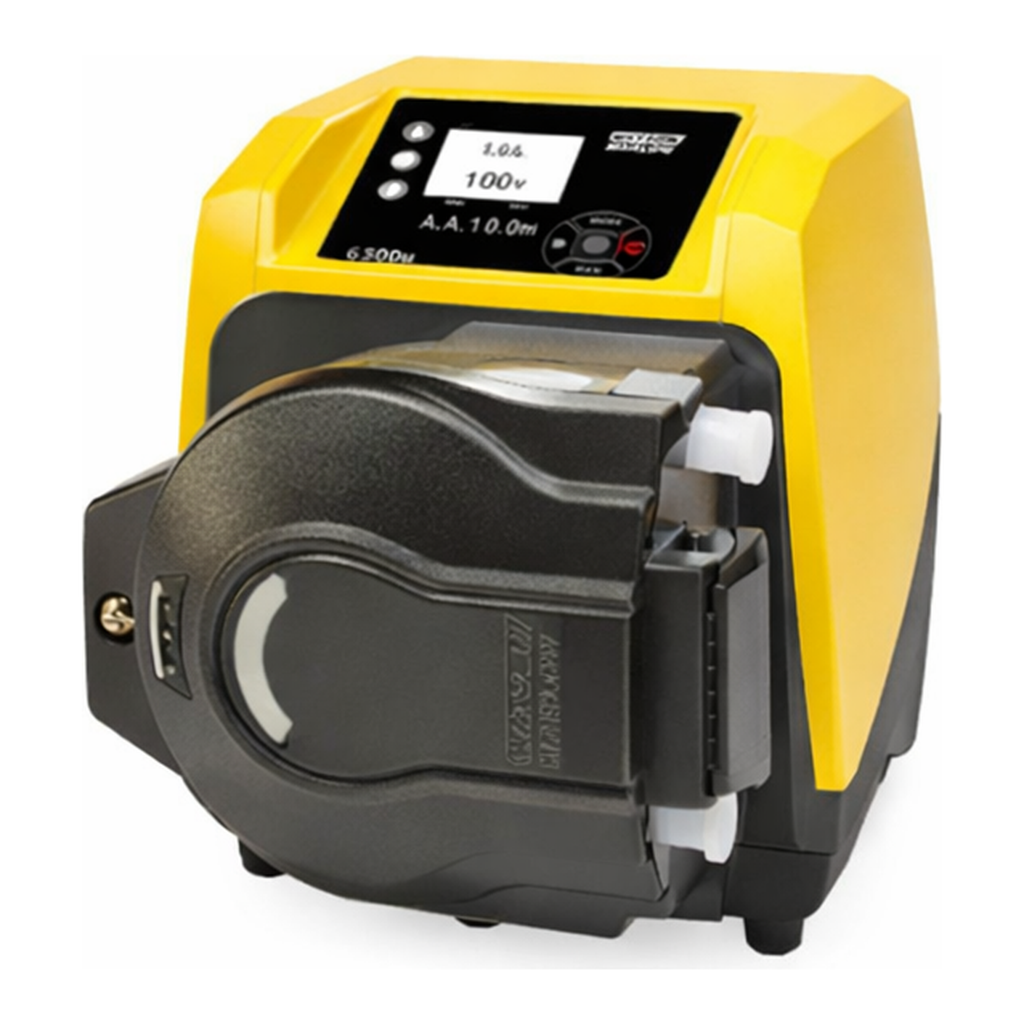

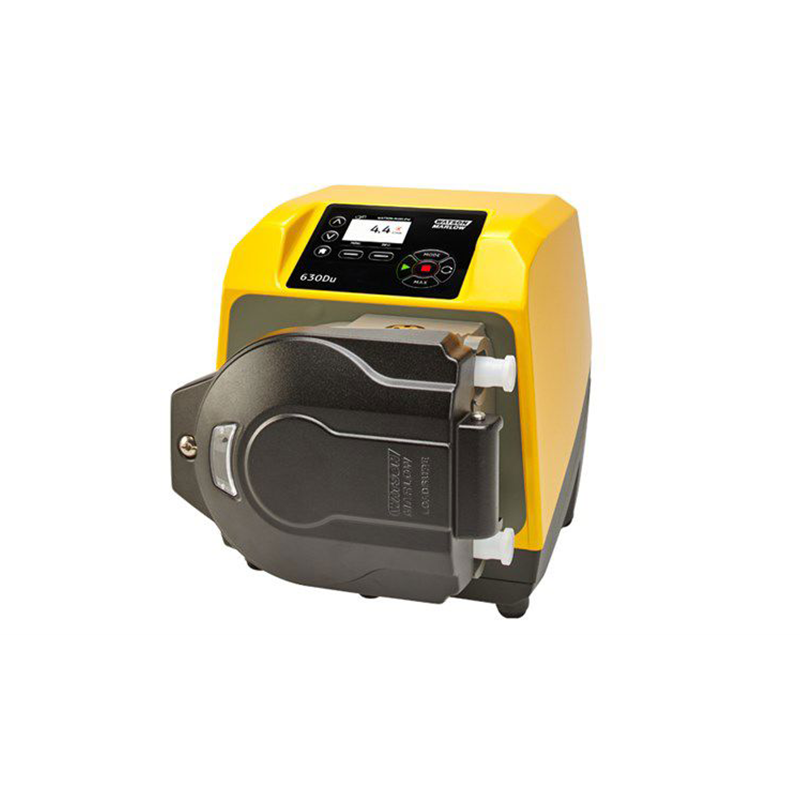

4 bar의 토출압력을 얻을 수 있는 RE 로드슈어 엘레멘트 펌프헤드가 장착된 630S 및 SN, 630U 및 UN, 630Du 및 DuN, 630Bp 및 BpN 연동식 프로세스 펌프

  • 630 시리즈의 연동식 펌프는 4개의 드라이브 옵션이 있으며, 컬러 디스플레이와 직관적인 메뉴 구조로 인해 시각적 상태 표시와 최소한의 키 조작을 가능하게 합니다.
  • 유량범위: 최고 2 bar 압력에서 최대 13 l/min까지의 유량을 얻을 수 있음
  • 산업용 통합 - 수동, 원격, 아날로그 및 디지털 통신, 프로피버스
  • 키패드는 3단계 보안 PIN 잠금으로 통합됨
  • 튜브 장착을 용이하게 하기 위해 접어 넣을 수 있는 롤러 및 공구로 잠글 수 있는 견고한 가드• 신속한 로드슈어 튜브 엘레멘트 교체 기술이 적용된 정밀하고 고성능의 4롤러 620RE4 펌프헤드
  • S, U, Du 및 Bp 펌프는 IP31 방수방진 등급의 케이스형 펌프이며, SN, UN, DuN 및 BpN 펌프는 IP66 방수방진 등급의 케이스형 펌프입니다.

제어

**펌프 드라이브** 630SN 630UN 630DuN 630BpN 630S 630U 630Du 630Bp
수동 제어
직관적 키패드 및 컬러 디스플레이
유량 또는 속도 디스플레이 선택
선택된 유량 단위에 대한 완벽한 교정
Remote control
Configurable Start/Stop, leak detector and pressure switch input (via contact closure or 5V TTL or 24V industrial logic)
Direction change and auto/manual toggle input (via contact closure or 5V TTL or 24V industrial logic)
Remote operation of MemDose (foot/hand-switch or logic input)
Four configurable digital status outputs through 24V, 30W relays
Software configurable IP31 outputs
Analogue speed control
Fully configurable inputs` 0-10V or 4-20mA
Analogue outputs` 0-10V, 4-20Ma
Keypad / analogue input scaling (replacement of diaphragm pumps)
Tacho frequency output` 0-1478Hz
Digital communication
RS485 network control
RS232 network control
Fieldbus technology
Profibus DP V0
Communication speeds from 9.6kbit/s up to 12000kbit/s
Auto detect bus speed
Security
3-level PIN lock

성능

**유량 범위 (l/min)** 로드슈어 엘레멘트 튜빙
620RE (2 **롤러)** 620RE4 (4 **롤러**)
**튜빙 재질, 튜빙 내경 (mm)** 12mm 17mm 12mm 17mm
Marprene TM, Bioprene TM 0.004-9.8 0.001-16 0.003-8.3 0.004-11
Marprene TL, Bioprene TL 0.004-9.8 0.001-18 0.003-8.3 0.005-12
Pumpsil® silicone 0.004-10 0.001-16 0.003-8.7 0.004-11
GORE STA-PURE PCS™, GORE STA-PURE PFL™, Neoprene 0.004-11 0.001-18 0.003-9.0 0.010-13

펌프헤드

620RE 로드슈어 튜브 엘레멘트 펌프헤드

  • 620RE는 신속한 로드슈어 튜브 엘레멘트 교체 기술이 적용된 정밀한 고성능의 2롤러 펌프헤드입니다.
  • 12mm 또는 17mm 내경을 가진 벽두께 4mm의 엘레멘트는 4 bar의 최고 압력에서 최대 18 l/min까지의 유량을 얻을 수 있습니다.
  • Tri-clamp 새니터리 피팅 및 Cam & Groove 산업용 피팅이 장착된 엘레멘트가 있습니다.

620RE4 로드슈어 튜브 엘레멘트 펌프헤드

  • 620RE4는 신속한 로드슈어 튜브 엘레멘트 교체 기술이 적용된 정밀한 고성능의 4롤러 펌프헤드입니다.
  • 12mm 또는 17mm 내경을 가진 벽두께 4mm의 엘레멘트는 최소화된 맥동으로 4 bar의 최고 압력에서 최대 13 l/min까지의 유량을 얻을 수 있습니다.
  • 산업 표준규격의 Tri-clamp 새니터리 피팅 및 Cam & Groove 산업용 피팅이 장

착된 엘레멘트가 있습니다. 620R 연속식 튜빙 펌프헤드

  • 620R 펌프헤드는 6.4mm에서 15.9mm까지 4가지 내경 사이즈가 있는 벽두께 3.2mm의 연속식 튜빙이 장착되며, 2 bar 최고 압력에서 최대 16 l/min까지의 유량을 얻을 수 있습니다.
  • 거의 모든 화학적 요구사항을 만족시킬 수 있는 8가지 재질의 튜브를 사용할 수 있습니다.

620L 저맥동 펌프헤드

  • 620L은 ±0.5%까지 정밀한 디스펜싱을 위해 설계된 2 bar, 6 롤러 펌프헤드입니다. 유입된 유량이 2개의 튜브로 분리되어 트윈, 오프셋 트랙을 통과함으로써 맥동은 최소화 됩니다. 서로 반대 위상을 가진 2세트의 맥동은 채널이 합쳐질 때 서로 상쇄됩니다.
  • 6가지 재질의 벽두께 4.0mm Y-엘레멘트가 사용됩니다.
  • 2개의 싱글 채널로도 사용할 수도 있습니다.
  • 튜빙 선택: 0.002 ~ 12.4 l/min 유량범위를 가지는 내경 8mm, 12mm 및 16mm 튜빙이 있습니다.
  • 3.5초 이내에 500ml를 디스펜싱할 수 있습니다.

드라이브

  • 사용이 간편한 HMI는 키 누르기를 최소화하여 손실이 발생되는 오류 가능성을 줄일 수 있습니다. 2,650:1의 속도 제어 범위에서 펌프 속도에 비례한 유량을 얻을 수 있습니다. 단순 물세척 환경용 IP31 방수방진 등급의 케이스형 폄프와 물/먼지의 침투가 불가능한 IP66 방수방진 등급의 케이스형 펌프가 있습니다.
  • IP31 등급의 630S 및 IP66 등급의 630SN 펌프는 간단하게 전원을 연결하고 스위치를 켤 수 있는 펌프로 소유 비용을 최소화할 수 있습니다. 3단계 PIN 잠금으로 프로세스 보안을 극대화할 수 합니다.
  • S/SN 모델의 모든 기능을 가지고 있으며, 입력 및 출력 신호의 설정 변경이 가능한 IP31 등급의 630U 및 IP66 등급의 630UN 펌프가 있습니다.
  • 입력 및 출력 신호의 설정 변경 기능 이외에, RS232 및 RS484 통신이 가능한 IP31 등급의 630Du 및 IP66 등급의 630DuN 펌프가 있습니다.
  • 실시간 통신 기능이 있는 IP31 등급의 630Bp 및 IP66 등급의 630BpN 펌프는 공정을 안전하고 호환성 있게 할 수 있습니다. 버스 속도는 9.6 kbits/s ~ 12000 kbits/s 입니다.

튜빙

각각의 펌프헤드 모델에 대한 연속식 튜빙 및 튜브 엘레멘트 사이즈 및 재질은 데이터시트를 참조 하시기 바랍니다.

Pumpsil 백금경화 실리콘 튜빙 Pumpsil platinum-cured silicone tubing * 파트 번호, 롯트 번호 및 사용연한이 정확하게 레이저 에칭되어 있음
* USP Class VI 인증, 식품 접촉에 대한 FDA CFR 177.26000 규정
* -20~80℃
Bioprene 열가소성 튜빙 Bioprene industrial grade tubing * 식품 및 제약 적용처에 대한 완벽한 인증
* 낮은 투과성
* 5~80℃
PureWeld 튜빙 Watson-Marlow tubing - PureWeld * 튜빙 내부 박리현상이 적음
* 동물유래 물질이 없음 (ADCF)
* -20~80℃
긴 수명을 가지는 공정용 Marprene 튜빙 Marprene industrial grade thermoplastic elastomer tubing * 우수한 긴 수명
* 광범위한 내화학성을 가지며, 특히 산화제에 대한 내화학성이 우수함
* 5~80℃, 최대 7 bar 압력
GORE STA-PURE PCS 강화 실리콘 튜빙 GORE STA-PURE PCS pump tubing * 가장 긴 수명을 가지는 연동식 튜빙
* 사실상 박리현상이 발생하지 않음
* -20~80℃, 최대 7 bar 압력
GORE STA-PURE PFL 강화 불소고무 튜빙 GORE STA-PURE PFL pump tubing * 탁월한 내화학성
* 다른 불소고무 튜빙보다 50배 이상 긴 수명을 가지고 있음
* -20~80℃, 최대 4 bar 압력
산업용 Neoprene 튜빙 Neoprene tubing elements * 마모성 슬러리 이송에 사용됨
* 최대 2 bar 압력
* 0~80℃

데이터시트

630S, 630SN, 630U, 630UN, 630Du, 630DuN, 630Bp, 630BpN, 630US 및 630DuS 펌프

630S, 630SN, 630U, 630UN, 630Du, 630DuN, 630Bp, 630BpN, 630US 및 630DuS 펌프

매뉴얼

630UN 630DuN 630 S/SN manual 630bpn

630 U/UN 사용 설명서 630 Du/DuN 사용 설명서 630 S/SN 사용 설명서 630 Bp/BpN 사용 설명서


배송/결제/교환/반품 안내

배송 정보

기본 배송비
  • - 3,300원 (배송비 3,000원 + 부가세 300원)
  • - 10만원 이상 구매시 배송비 무료
  • - 도서산간 및 제주를 포함한 일부 지역 추가비용 발생
교환/반품 배송비
  • - 상품 별로 상이
착불 배송비
  • - 착불 적용 상품에 개별 부과 (상품 별로 상이)
  • - 착불 상품의 경우 판매처마다 배송을 할 수 있기 때문에 중복으로 착불비가 발생 가능
  • - 일반 상품과 함께 구매하더라도 해당 판매업체의 구매 금액에 따라 착불 배송비 발생 가능
교환/반품 배송비
  • - 상품 별로 상이

결제 및 환불 안내

결제 방법
  • - 신용카드
  • - 실시간 계좌이체
  • - 연구비카드 결제 (결제링크 이메일 전송)
  • - 무통장 입금 (기업은행 033-502993-01-019)
취소
  • - 취소 접수 후 3 ~ 5일 이내 환불 처리
반품
  • - 반품 접수 후 3 ~ 5일 이내 환불 처리
환급
  • - 회사는 회원이 구매신청한 상품 등이 품절 등의 사유로 인도 또는 제공할 수 없을 때에는 지체 없이 그 사유를 회원에게 통지하고,
      사전에 상품 등의 대금을 받은 경우에는 대금을 받은 날로부터 3영업일 이내에 환급하거나 환급에 필요한 조치를 취합니다.

교환 및 반품 접수

교환 및 반품 접수 기한
  • - 상품 수령일로부터 7일 이내
교환 및 반품 접수가 가능한 경우
  • - 제품의 하자는 없지만, 다른 상품으로 교환하거나 반품 원하는 경우
     (배송비 고객 부담)
  • - 상품자체 불량 및 하자에 의한 경우
  • - 상품 오배송에 의한 경우
교환 및 반품 접수가 불가능한 경우
  • - 상품 수령 후 7일을 초과한 경우
  • - 개별 포장 상품의 포장을 훼손한 경우
  • - 고객의 고의적인 귀책으로 상품가치가 훼손된 경우
  • - 주문제작을 통해서 제품을 생산하는 경우
  • - 주문 당시 재고가 없어서 해외를 통해 제품을 수입해서 구매하는 경우

교환 및 반품 신청

교환 절차
  • - 상품 불량/오배송/상품파손
  • - 전화(02-585-1342) 또는 info@cacheby.com에 상품교환 접수
반품 절차
  • - 반품할 품목을 확인 후 info@cacheby.com로 반품 신청 (수령 후 7일 이내 가능하며 이후 불가)
  • - 전달드린 주문번호와 함께 반품 상품을 포장
     (포장을 꼼꼼하게 해주셔야 반품 상품 손상에 따른 불이익이 없습니다.)
  • - 택배회사 방문 시 반품 상품 전달
     (택배사의 반송장은 상품 교환이 완료될 때까지 보관해주시기 바랍니다.)

상품문의 0

Watson Marlow의 다른 상품들

thumbnail

620L 고정밀 저맥동 펌프헤드 또는 GORE® STA-PURE Series PCS® 및 GORE® STA-PURE Series PFL® 튜브용 620LG 펌프헤드가 장착된 630Du 및 DuN, 630Bp 및 BpN 연동식 프로세스 펌프

thumbnail

620R 연속식 튜빙용 펌프헤드가 장착된 630S 및 SN, 630U 및 UN, 630Du 및 DuN, 630Bp 및 BpN 연동식 프로세스 펌프

thumbnail

4 bar의 토출압력을 얻을 수 있는 RE 로드슈어 엘레멘트 펌프헤드가 장착된 630S 및 SN, 630U 및 UN, 630Du 및 DuN, 630Bp 및 BpN 연동식 프로세스 펌프

thumbnail

왓슨말로우 521VI/RELC, 521I/RELC, 521F/RELC, 521FX/RELC: 0~2 bar의 토출압력과 IP55 방수방진등급을 가지며, 로드슈어 저압용 엘레멘트 펌프헤드가 장착된 펌프

thumbnail

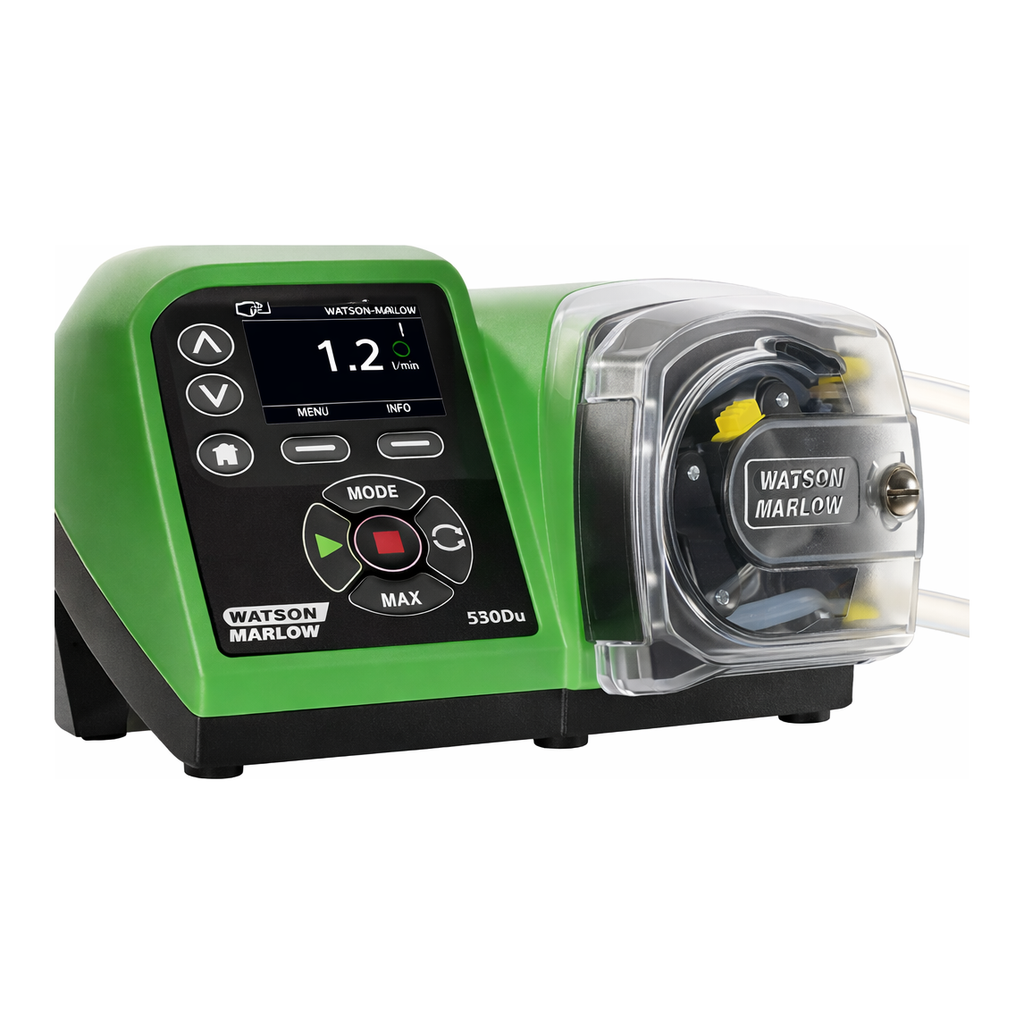

520R 및 520R2 연속식 튜빙 펌프헤드가 장착된 530S 및 SN, 530U 및 UN, 530Du 및 DuN, 530Bp 및 BpN 펌프
