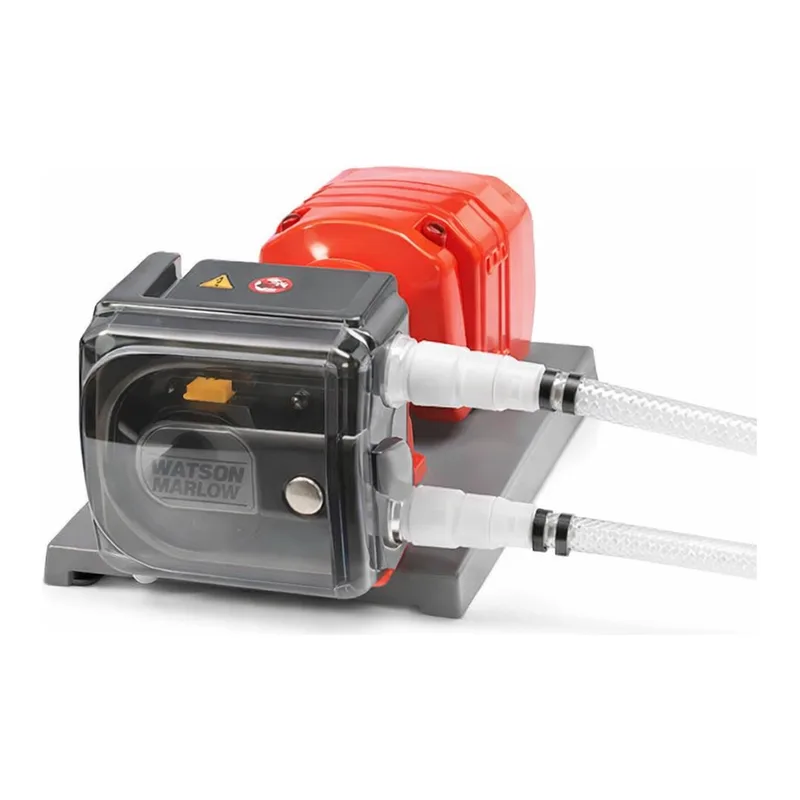

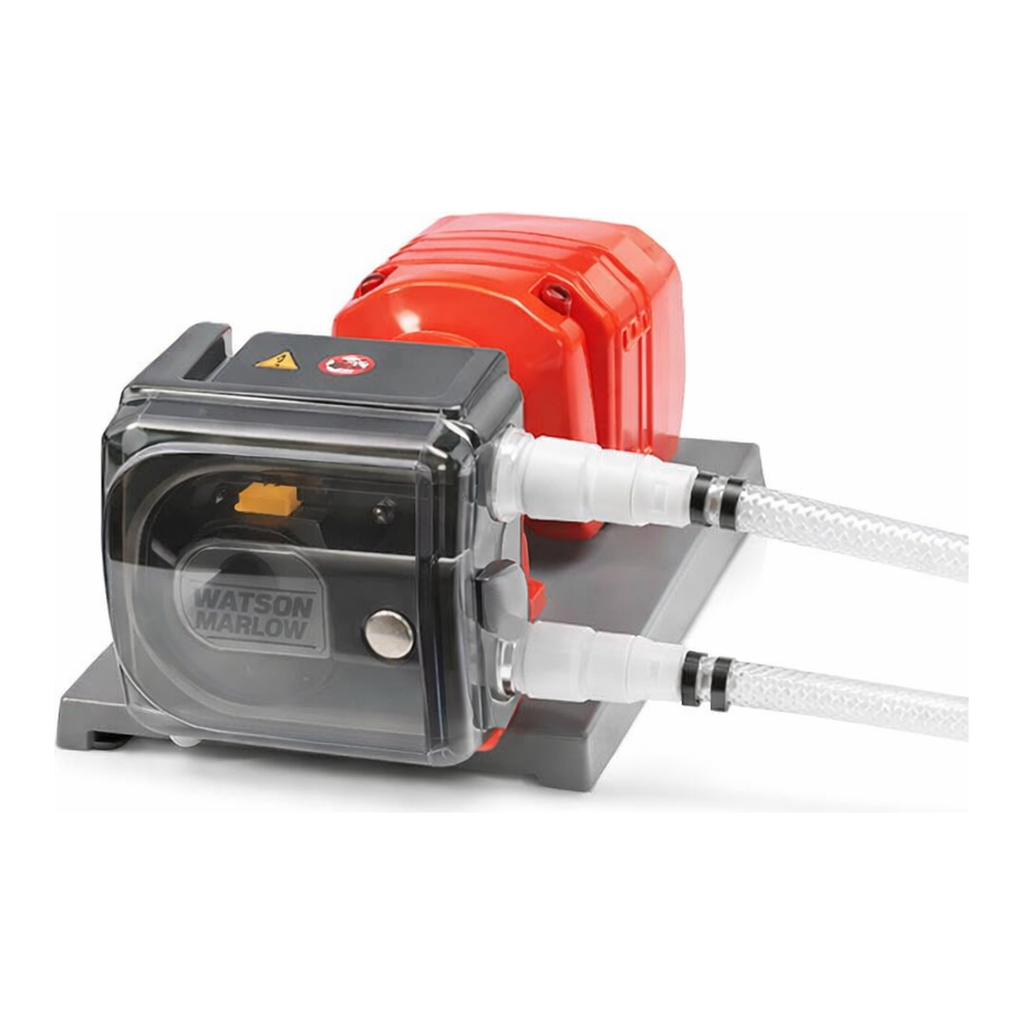

520RELC 로드슈어 엘레멘트 펌프헤드가 장착되어 있는 클로즈 커플드 산업용 펌프

Overview

클로즈 커플드 펌프 브로셔

지금 다운로드

왓슨말로우 521VI/RELC, 521I/RELC, 521F/RELC, 521FX/RELC: 0~2 bar의 토출압력과 IP55 방수방진등급을 가지며, 로드슈어 저압용 엘레멘트 펌프헤드가 장착된 펌프

521 클로즈 커플드 펌프는 경공업 환경에 적합한 IP55 방수방진등급을 가지고 있습니다. 이 펌프들은 가장 낮은 소유 비용으로 케이스형 드라이브의 모든 펌프헤드 특성을 가지고 있는 견고한 산업용 폄핑을 제공하고 있습니다.

• 520REL 저압용 로드슈어 엘레멘트 펌프헤드는 스프링이 장착된 롤러에 의해 높은 정확성으로 많은 유체를 이송할 수 있음
• 내화학성을 가진 PPS 재질의 트랙 및 로터와 스테인리스스틸 재질의 롤러 및 베어링으로 구성된 견고한 펌프헤드
• 낮은 회전속도는 튜브 수명과 시스템의 신회성을 크게 향상시킬 수 있음
• 클러치드 로터로 인해 신속하고 손쉽게 튜브를 장착할 수 있음
• 도구로 열 수 있는 견고한 가드

521VI Varmeca 클로즈 커플드 드라이브는 일정한 토크 출력값과 10:1의 속도 제어비를 가지고 있으며, 산업 환경에 적합한 제품입니다. 드라이브는 3상 230V 및 400V와 단상 110V 및 230V로 공급되며, 속도 조절용 노브와 정방향/역방향 스위치로 제어할 수 있습니다.

• 인버터 탑재형 Varmeca는 최고 속도 63 rpm, 220 rpm 및 275 rpm에서 10:1의 속도 제어비를 가지고 있음
• 정지/정방향/역방향 제어 및 아날로그 및 디지털 원격 제어가 가능하며, 옵션으로 PROFIBUS 사양도 있음

521F 고정속도식 드라이브는 3상으로 공급됩니다.

• 60 rpm, 213 rpm 및 291 rpm의 최고 속도를 가지는 모델을 선택할 수 있음
• 유량범위: 2.5 ml/min~4,600 ml/min
• 요구에 따라 다른 속도의 모델도 공급이 가능함

521FX 고정속도식 드라이브는2개 채널 펌핑을 위해 2개의 펌프헤드가 장착되어 있습니다.

• 55 rpm 및 183 rpm의 속도를 가지는 모델을 선택할 수 있음
• 각 채널당 860 ml/min의 유량을 얻을 수 있음
• 2개 채널에 균일한 유량을 얻기 위해 2개의 520R2C 펌프헤드를 장착할 수 있음

521I 인버터 제어 가변 드라이브는 펌프 속도를 제어하기 위한 별도의 Siemens 인버터가 포함되어 있습니다.

• 인버터는 펌프 옆 또는 원격으로 설치될 수 있음
• 660 rpm, 21213 rpm 및 29~291 rpm의 속도를 가지는 3가지 모델을 선택할 수 있음
• 각 채널당 860 ml/min의 유량을 얻을 수 있음
• 유량범위: 4,600 ml/min까지 얻을 수 있음

제어

	521F	521V	521P
2가지 표준 기어 속도를 가지는 산업용 인증 모터	•	•	•
독립적인 가변 주파수 드라이브(VFD)가 공급 가능함	•	•
속도 조절, 운전/정지, 정회전/역회전 키패드 제어 및 원격 제어가 가능함		•
속도 제어비		10:1	5:1
VFD 입력 전원: NEMA 1 또는 NEMA 4X 등급을 가진 230/3/0, 460/3/60, 115/1/60		•
표준 일체형 기어드 모터: 3상 230/460V 60Hz TEFC	•	•
옵션으로 115/1/60도 가능함	•
옵션으로 기어박스 및 NEMA C 모터도 가능함	•	•
옵션으로 방폭(XP) 모터도 가능함	•	•
속도 제한이 있는 4개 베인 공압 모터			•
옵션으로 FDA 인증 백색 에폭시 페인트도 가능함	•	•	•
옵션으로 베이스플레이트 장착도 가능함	•	•	•

구동 장치

클로즈 커플드 드라이브는 가장 낮은 소유 비용으로 케이스형 드라이브의 모든 펌프헤드 특성을 가지고 있는 견고한 고품질의 산업용 폄핑을 제공하고 있습니다

• Varmeca 클로즈 커플드 드라이브는 10:1의 속도 제어비와 일정한 토크 출력값을 가지고 있으며, 드라이브는 3상 230V 및 400V와 옵션으로 단상 110V 및 230V가 공급되고 있습니다.
• 고정속도식 드라이브는 3상으로 공급되며, 표준 속도의 모델을 선택할 수 있으며, 요구에 따라 다른 속도의 모델도 공급이 가능합니다.

데이터 시트 다운로드

수동 다운로드

521F/RELC, 521I/RELC, 521VI/RELC, 521FX/RELC

성능

로드슈어 엘레멘트 튜빙, 유량 (ml/min)
튜브 재질	속도	3.2mm	6.4mm	9.6mm
Pumpsil, Sta-Pure PFL, Neoprene	6-57rpm	10-105(0.2-1.7)	40-400(0.6-6.3)	90-905(1.4-14)
	23-227rpm	40-400(0.6-6.3)	155-1560(2.5-24.7)	360-3590(5.7-57)
Marprene TL, Bioprene TL	6-57rpm	10-95(0.2-1.5)	40-380(0.6-6.0)	85-865(1.3-14)
	23-227rpm	40-380(0.6-6.0)	155-1560(2.5-24.7)	345-3430(5.5-54)
