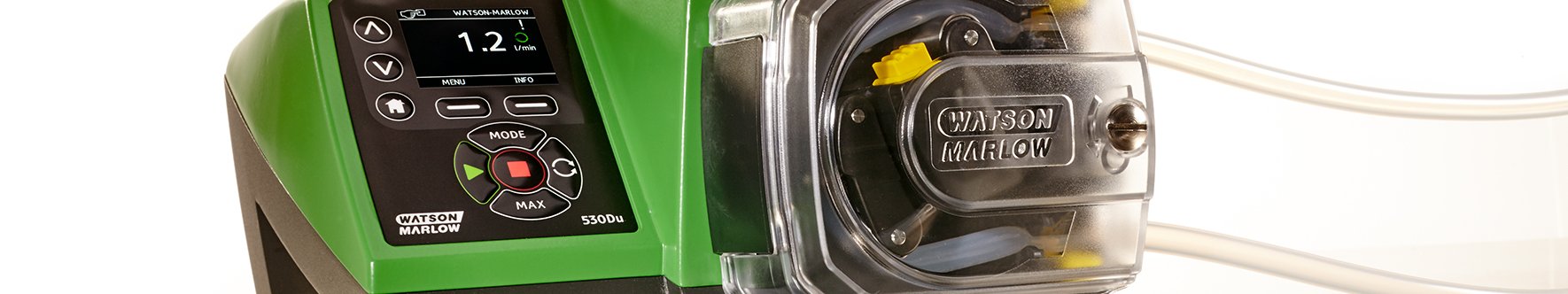

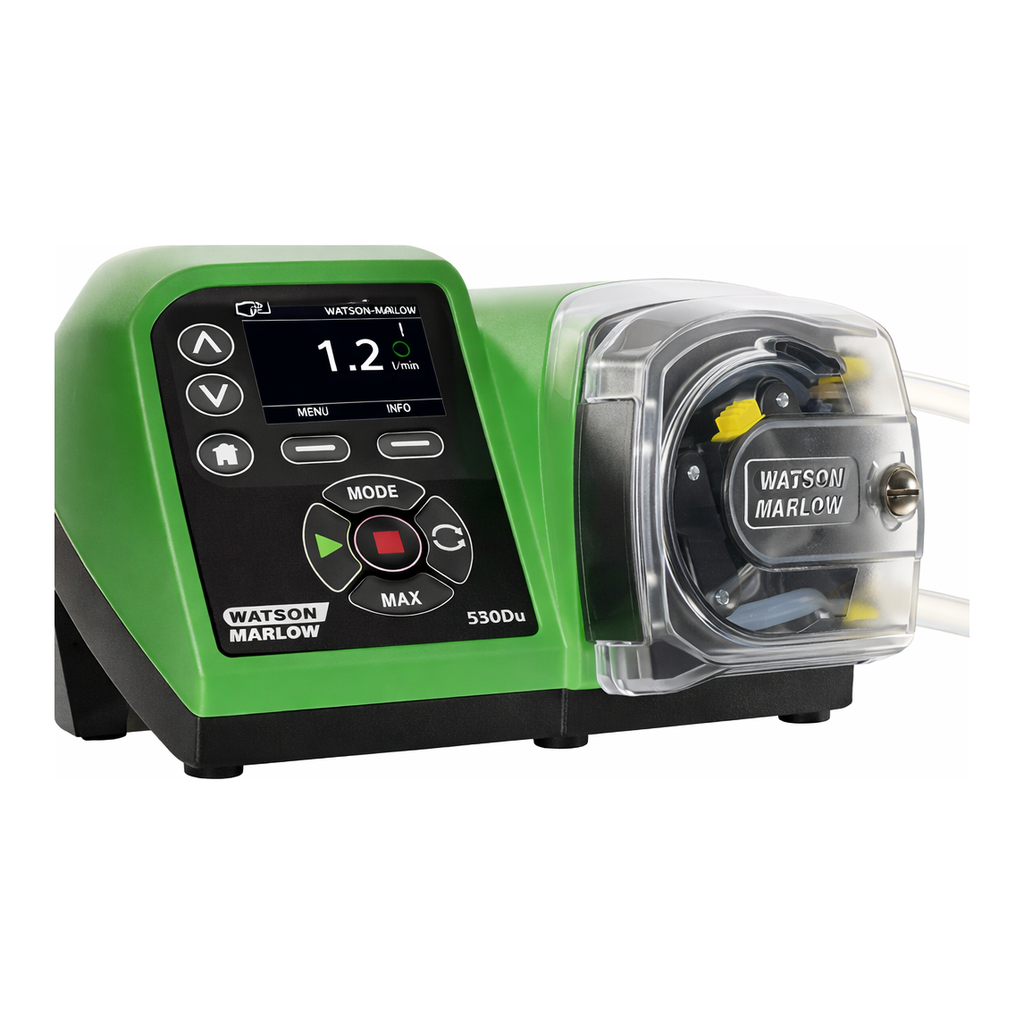

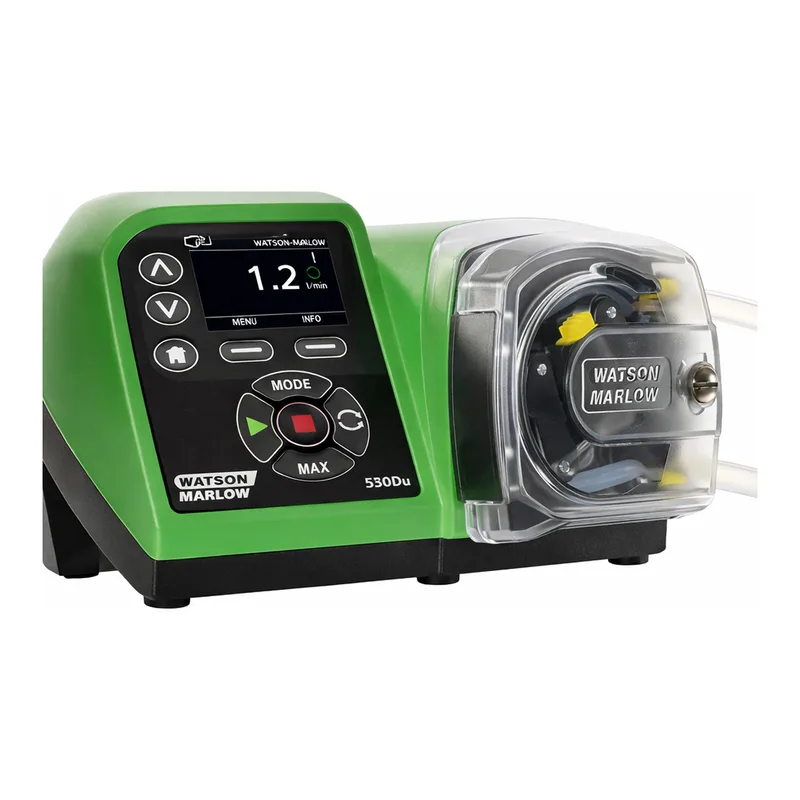

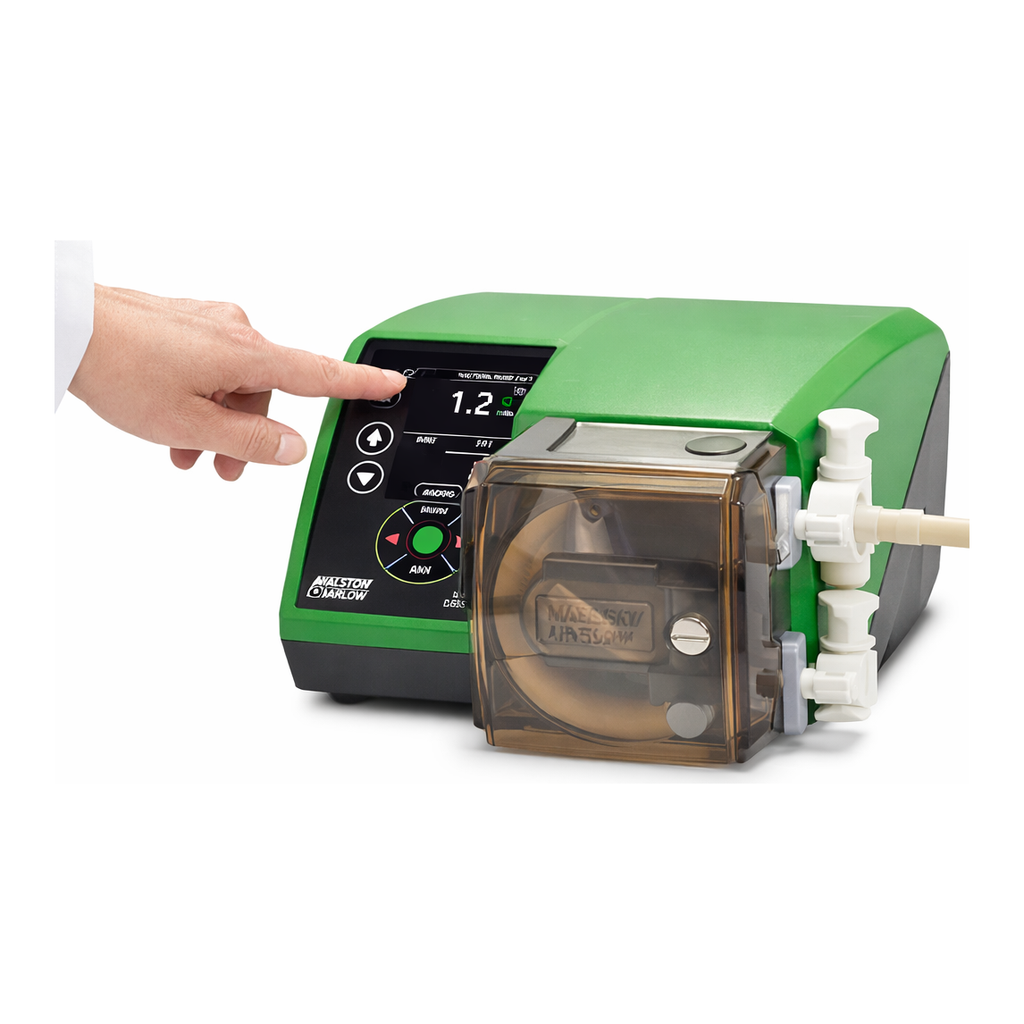

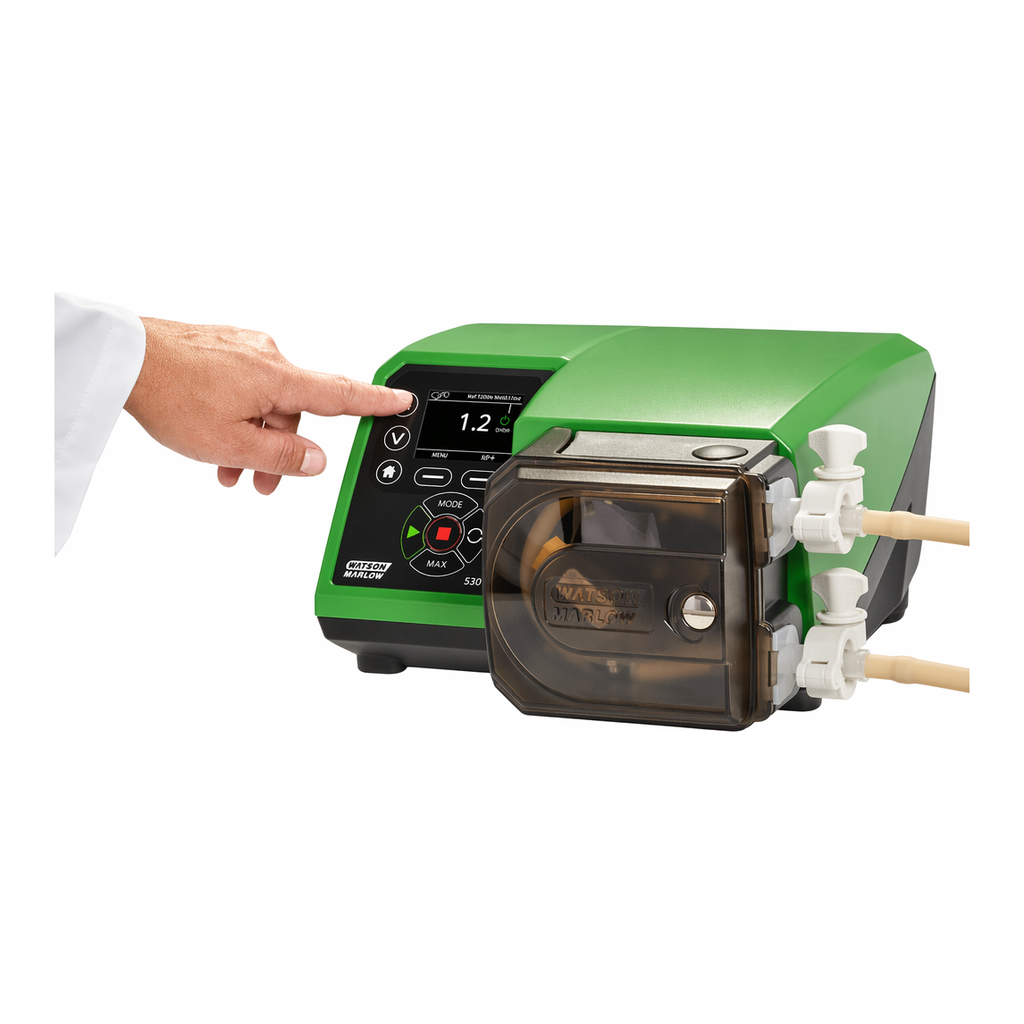

연속식 튜빙을 장착할 수 있는 530 프로세스 펌프

Overview

530R 터시트

터시트를 참조

520R 및 520R2 연속식 튜빙 펌프헤드가 장착된 530S 및 SN, 530U 및 UN, 530Du 및 DuN, 530Bp 및 BpN 펌프

530 시리즈의 프로세트 펌프들은 4종류의 드라이브 옵션이 있으며, 컬러 디스플레이와 직관적인 메뉴 구조는 시각적 상태 표시와 최소한의 키 조작이 가능하게 합니다.

• 유량범위
• 520R: 0.004 ml/min~2.4 L/min
• 520R2: 0.004 ml/min~3.5 L/min
• 산업용 통합 – 수동, 원격, 아날로그 및 디지털 통신에 PROFIBUS까지 지원
• 내화학성을 가진 PPS 재질의 트랙 및 로터와 스테인리스스틸 재질의 롤러 및 베어링으로 구성된 견고한 펌프헤드
• 키패드는 3단계 보안 PIN 잠금으로 통합됨
• 벽두께 1.6mm 튜빙용 520R 연속식 튜빙 펌프헤드와 벽두께 2.4mm 튜빙용 520R2 연속식 튜빙 펌프헤드
• IP31 등급의 S, U, Du 및 Bp 케이스형 펌프와 IP66 등급의 SN, UN, DuN 및 BpN 케이스형 펌프

제어

펌프 드라이브	530SN	530UN	530DuN	530BpN	530S	530U	530Du	530Bp
수동 제어
직관적 키패드 및 컬러 디스플레이	•	•	•	•	•	•	•	•
유량 또는 속도 디스플레이 선택	•	•	•	•	•	•	•	•
선택된 유량 단위에 대한 완벽한 교정	•	•	•	•	•	•	•	•
Remote control
Configurable Start/Stop, leak detector and pressure switch input (via contact closure or 5V TTL or 24V industrial logic)		•	•			•	•
Direction change and auto/manual toggle input (via contact closure or 5V TTL or 24V industrial logic)		•	•			•	•
Remote operation of MemDose (foot/hand-switch or logic input)		•	•			•	•
Four configurable digital status outputs through 24V, 30W relays		•	•
Software configurable IP31 outputs						•	•
Analogue speed control
Fully configurable inputs` 0-10V or 4-20mA		•	•			•	•
Analogue outputs` 0-10V, 4-20Ma		•	•			•	•
Keypad / analogue input scaling (replacement of diaphragm pumps)			•				•
Tacho frequency output		•	•			•	•
Digital communication
RS485 network control			•
RS232 network control							•
Fieldbus technology
Profibus DP V0
Communication speeds from 9.6kbit/s up to 12000kbit/s				•				•
Auto detect bus speed				•				•
Security				•				•
3-level PIN lock	•	•	•	•	•	•	•	•

성능

튜브 내경 및 유량 (ml/min)
튜브 재질	속도	0.5mm	1.6mm	3.2mm	4.8mm	6.4mm	8.0mm	** 9.6mm**
STA-PURE PCS, STA-PURE PFL, Pumpsil, Neoprene	0.1 to 220rpm	0.004-9.5	0.04-97	0.18-390	0.40-870	0.70-1500	1.1-2400	1.6 - 3500
Marprene/Bioprene, Pureweld XL	0.1 to 220rpm	0.004-9.0	0.04-92	0.17-370	0.38-830	0.67-1500	1.1-2300	1.5 - 3300

드라이브

손실이 발생되는 에러의 가능성을 줄이기 위해 최소한의 키 조작만 필요한 간단한 HMI를 사용합니다. 2,200:1의 제어 범위에서 펌프 속도에 비례하는 유량을 얻을 수 있으며, 물세척 환경에서 사용이 가능한 IP31 및 IP66 등급의 케이스형 펌프가 있습니다.

• 530S – IP31 및 530SN – IP66 드라이브는 소유비용이 적으며, 간단하게 플러그를 꽂고 스위치를 켜서 바로 사용할 수 있는 펌프입니다. 프로세스 보안을 위한 3단계 PIN 잠금 장치가 있습니다.
• 530U – IP31 및 530UN – IP66 드라이브는 모든 S/SN 모델의 특징을 가지고 있으며, 추가적으로 설정변경이 가능한 입력 및 출력 신호에 의한 원격 제어가 가능합니다.
• 530Du – IP31 및 530DuN – IP66 드라이브는 설정변경이 가능한 입력 및 출력 신호에 의한 원격 제어와 RS232 및 RS485 디지털 통신이 가능합니다.
• 530Bp – IP31 및 530BpN – IP66 드라이브는 실시간 통신으로 여러분의 공정을 안전하고 호환성을 가지게 할 수 있습니다. Bus 속도는 9.6 kbits/s에서 최대 12,000 kbits/s까지의 연결성을 가집니다.

튜빙

각각의 펌프헤드 모델에 대한 연속식 튜빙 및 튜브 엘레멘트 사이즈 및 재질은 데이터시트를 참조 하시기 바랍니다.

Pumpsil 백금경화 실리콘 튜빙		* 파트 번호, 롯트 번호 및 사용연한이 정확하게 레이저 에칭되어 있음 * USP Class VI 인증, 식품 접촉에 대한 FDA CFR 177.26000 규정 * -20~80℃
Bioprene 열가소성 튜빙		* 식품 및 제약 적용처에 대한 완벽한 인증 * 낮은 투과성 * 5~80℃
PureWeld 튜빙		* 튜빙 내부 박리현상이 적음 * 동물유래 물질이 없음 (ADCF) * -20~80℃
긴 수명을 가지는 공정용 Marprene 튜빙		* 우수한 긴 수명 * 광범위한 내화학성을 가지며, 특히 산화제에 대한 내화학성이 우수함 * 5~80℃, 최대 7 bar 압력
GORE STA-PURE PCS 강화 실리콘 튜빙		* 가장 긴 수명을 가지는 연동식 튜빙 * 사실상 박리현상이 발생하지 않음 * -20~80℃, 최대 7 bar 압력
GORE STA-PURE PFL 강화 불소고무 튜빙		* 탁월한 내화학성 * 다른 불소고무 튜빙보다 50배 이상 긴 수명을 가지고 있음 * -20~80℃, 최대 4 bar 압력
산업용 Neoprene 튜빙		* 마모성 슬러리 이송에 사용됨 * 최대 2 bar 압력 * 0~80℃

둘러보기

브로셔

왓슨말로우 530 새니터리 프로세스 펌프

** **

왓슨말로우 530 산업용 프로세스 펌프

데이터시트

매뉴얼

530 Du/DuN manual 530 S/SN manual 530 U/UN manual 530 Bp/BpN manual
