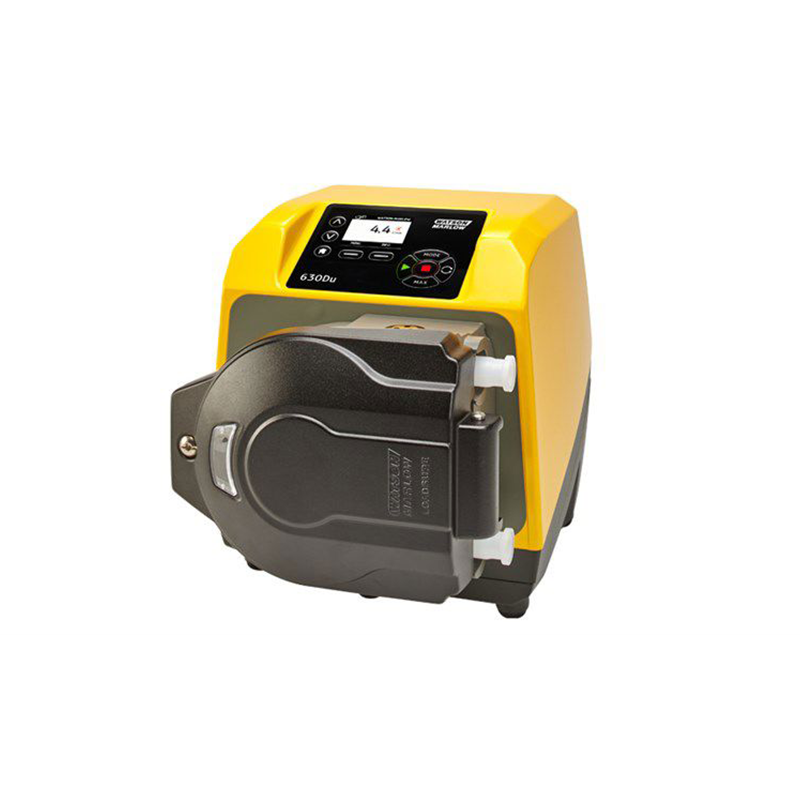

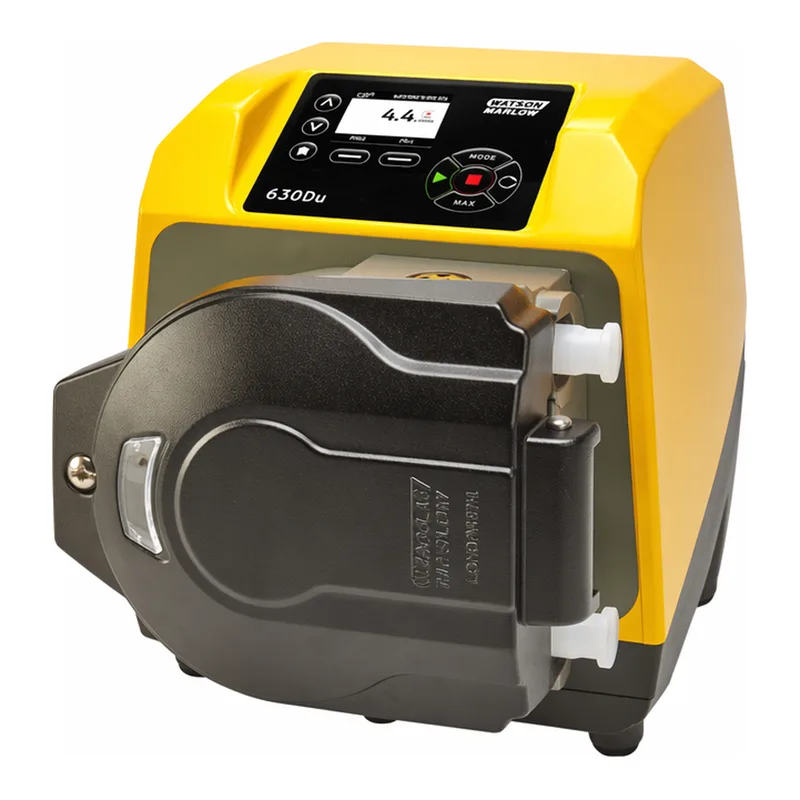

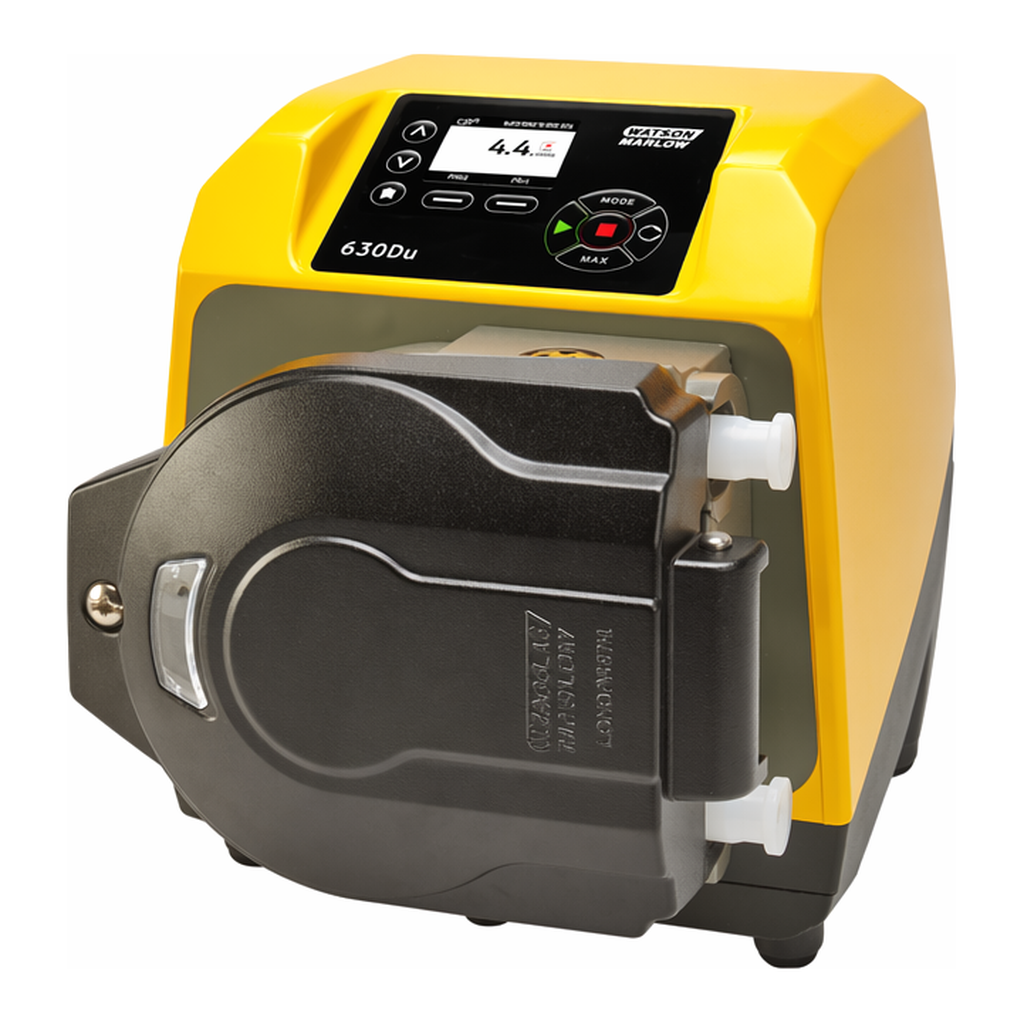

연속식 튜빙 장착용 630 프로세스 펌프

견적요청
제품상담 버튼을 클릭하시면 해당 제품에 대해 문의하실 수 있습니다.
Part No, 구매수량을 알려 주시면 빠른 상담을 진행 할 수 있습니다.
판매자: Watson Marlow
브랜드: Watson Marlow

Overview

데이터시트

 데이터시트

지금 다운로드

620R 연속식 튜빙용 펌프헤드가 장착된 630S 및 SN, 630U 및 UN, 630Du 및 DuN, 630Bp 및 BpN 연동식 프로세스 펌프

  • 630 시리즈의 연동식 프로세스 펌프는 4개의 드라이브 옵션이 있으며, 컬러 디스플레이와 직관적인 메뉴 구조로 인해 시각적 상태 표시와 최소한의 키 조작을 가능하게 합니다.
  • 유량범위: 최고 2 bar의 압력에서 최대 16 l/min의 유량을 얻을 수 있음
  • 산업용 통합 - 수동, 원격, 아날로그 및 디지털 통신, 프로피버스
  • 키패드는 3단계 보안 PIN 잠금으로 통합됨
  • 튜브 장착을 용이하게 하기 위해 접어 넣을 수 있는 롤러 및 공구로 잠글 수 있는 견고한 가드
  • 왓슨말로우 연속식 튜빙을 사용할 수 있는 620R 펌프헤드
  • S, U, Du 및 Bp 펌프는 IP31 방수방진 등급의 케이스형 펌프이며, SN, UN, DuN 및 BpN 펌프는 IP66 방수방진 등급의 케이스형 펌프입니다.

제어

펌프 드라이브 630SN 630UN 630DuN 630BpN 630S 630U 630Du 630Bp
수동 제어
직관적 키패드 및 컬러 디스플레이
유량 또는 속도 디스플레이 선택
선택된 유량 단위에 대한 완벽한 교정
자동 제어
설정 변경이 가능한 운전/정지, 누액 감지기 및 압력 스위치 입력신호 (접점 폐쇄 또는 5V TTL 또는 24V 산업 로직)
회전 방향 변경 및 자동/수동 토글 입력 신호 (접점 폐쇄 또는 5V TTL 또는 24V 산업 로직)
회전 방향 변경 및 자동/수동 토클 입력 신호(접점 폐쇄 또는 5V TTL 또는 24V 산업 로직)
24V, 30W 릴레이를 통해 설정 변경이 가능한 4개의 디지털 상태 출력 신호
소프트웨어로 프로그램 가능한 IP31 출력 신호
아날로그 속도 제어
완전하게 설정 변경이 가능한 입력 신호` 010V 또는 420mA
아날로그 출력` 010V, 420mA
키패드/아날로그 입력 신호 스케일링(다이아프램 펌프 교체용)
타코 주파수 출력 신호` 0~1478Hz
디지털 통신
RS485 네트워크 제어
RS485 네트워크 제어
필드버스 기술
프로피버스 DP V0
통신 속도: 9.6 kbit/s ~ 12,000 kbit/s
Auto detect bus speed
Security
3-level PIN lock

성능

유량 범위(l/min) 연속식 튜빙 로드슈어 엘레멘트 튜빙
620R (2 **롤러)** 620RE (2 **롤러)** 620RE4 (2 **롤러)**
*Tubing material, tubing bore (mm) * 6.4mm 9.6mm 12.7mm 15.9mm 12mm 17mm 12mm 17mm
Marprene TM, Bioprene TM 0.004-9.8 0.01-16 0.003-8.3 0.004-11
Marprene TL, Bioprene TL 0.001-3.4 0.003-6.6 0.004-11 0.01-12 0.004-9.8 0.01-18 0.003-8.3 0.005-12
Pumpsil® silicone 0.001-3.2 0.003-7.2 0.004-11 0.01-15 0.004-10 0.01-16 0.003-8.7 0.004-11
Sta-PURE™, Chem-Sure™, Neoprene 0.001-3.2 0.003-6.6 0.004-11 0.01-16 0.004-11 0.01-18 0.003-9.0 0.010-13

펌프헤드

620R 연속식 튜빙 펌프헤드

  • 620R 펌프헤드는 6.4mm에서 15.9mm까지 4가지 내경 사이즈가 있는 벽두께 3.2mm의 연속식 튜빙이 장착되며, 2 bar 최고 압력에서 최대 16 l/min까지의 유량을 얻을 수 있습니다.
  • 거의 모든 화학적 요구사항을 만족시킬 수 있는 8가지 재질의 튜브를 사용할 수 있습니다.

620RE 로드슈어 튜브 엘레멘트 펌프헤드

  • 620RE는 신속한 로드슈어 튜브 엘레멘트 교체 기술이 적용된 정밀한 고성능의 2롤러 펌프헤드입니다.
  • 12mm 또는 17mm 내경을 가진 벽두께 4mm의 엘레멘트는 4 bar의 최고 압력에서 최대 18 l/min까지의 유량을 얻을 수 있습니다.
  • 산업 표준규격의 Tri-clamp 새니터리 피팅 및 Cam & Groove 산업용 피팅이 장착된 엘레멘트가 있습니다.

620RE4 로드슈어 튜브 엘레멘트 펌프헤드

  • 620RE4는 신속한 로드슈어 튜브 엘레멘트 교체 기술이 적용된 정밀한 고성능의 4롤러 펌프헤드입니다. 12mm 또는 17mm 내경을 가진 벽두께 4mm의 엘레멘트는 최소화된 맥동으로 4 bar의 최고 압력에서 최대 13 l/min까지의 유량을 얻을 수 있습니다.
  • 산업 표준규격의 Tri-clamp 새니터리 피팅 및 Cam & Groove 산업용 피팅이 장착된 엘레멘트가 있습니다.

620L 저맥동 펌프 헤드

  • 620L은 ±0.5%까지 정밀한 디스펜싱을 위해 설계된 2 bar, 6 롤러 펌프헤드입니다. 유입된 유량이 2개의 튜브로 분리되어 트윈, 오프셋 트랙을 통과함으로써 맥동은 최소화 됩니다. 서로 반대 위상을 가진 2세트의 맥동은 채널이 합쳐질 때 서로 상쇄됩니다
  • 6가지 재질의 벽두께 4.0mm Y-엘레멘트가 사용됩니다.
  • 2개의 싱글 채널로도 사용할 수도 있습니다.
  • 튜빙 선택: 0.002 ~ 12.4 l/min 유량범위를 가지는 내경 8mm, 12mm 및 16mm 튜빙이 있습니다.
  • 3.5초 이내에 500ml를 디스펜싱할 수 있습니다.

드라이브

  • 사용이 간편한 HMI는 키 누르기를 최소화하여 손실이 발생되는 오류 가능성을 줄일 수 있습니다. 2,650:1의 속도 제어 범위에서 펌프 속도에 비례한 유량을 얻을 수 있습니다. 단순 물세척 환경용 IP31 방수방진 등급의 케이스형 폄프와 물/먼지의 침투가 불가능한 IP66 방수방진 등급의 케이스형 펌프가 있습니다.
  • IP31 등급의 630S 및 IP66 등급의 630SN 펌프는 간단하게 전원을 연결하고 스위치를 켤 수 있는 펌프로 소유 비용을 최소화할 수 있습니다. 3단계 PIN 잠금으로 프로세스 보안을 극대화할 수 합니다.
  • S/SN 모델의 모든 기능을 가지고 있으며, 입력 및 출력 신호의 설정 변경이 가능한 IP31 등급의 630U 및 IP66 등급의 630UN 펌프가 있습니다.
  • 입력 및 출력 신호의 설정 변경 기능 이외에, RS232 및 RS484 통신이 가능한 IP31 등급의 630Du 및 IP66 등급의 630DuN 펌프가 있습니다.
  • 실시간 통신 기능이 있는 IP31 등급의 630Bp 및 IP66 등급의 630BpN 펌프는 공정을 안전하고 호환성 있게 할 수 있습니다. 버스 속도는 9.6 kbits/s ~ 12000 kbits/s 입니다.

튜빙

각각의 펌프헤드 모델에 대하여 연속식 튜빙 및 튜브 엘레멘트의 재질 및 사이즈는 데이터시트를 참조 하시기 바랍니다.

Pumpsil 백금경화 실리콘 튜빙 Pumpsil platinum-cured silicone tubing * 파트 번호, 롯트 번호 및 사용연한이 정확하게 레이저 에칭되어 있음
* USP Class VI 인증, 식품 접촉에 대한 FDA CFR 177.26000 규정
* -20 ~ 80°C
Bioprene 열가소성 튜빙 Bioprene industrial grade tubing * 식품 및 제약 적용처에 대한 완벽한 인증
* 낮은 투과성
* 5 ~ 80°C
PureWeld 튜빙 Watson-Marlow tubing - PureWeld * 튜빙 내부 박리현상이 적음
* 동물유래 물질이 없음 (ADCF)
* -20 ~ 80°C
긴 수명을 가지는 공정용 Marprene 튜빙 Marprene industrial grade thermoplastic elastomer tubing * • 우수한 긴 수명
* 광볌위한 내화학성을 가지며, 특히 산화제에 대한 내화학성이 우수함
* 5 ~ 80°C, 최대 7 bar 압력
GORE STA-PURE PCS 강화 실리콘 튜빙 GORE STA-PURE PCS pump tubing * • 가장 긴 수명을 가지는 연동식 튜빙
* 사실상 박리현상이 발생되지 않음
* -20 ~ 80°C, 최대 7 bar 압력
GORE STA-PURE PFL 강화 불소고무 튜빙 GORE STA-PURE PFL pump tubing * 탁월한 내화학성
* 다른 불소고무 튜빙보다 50배 이상 긴 수명을 가지고 있음
* -20 ~ 80°C, 최대 4 bar 압력
산업용 Neoprene 튜빙 Neoprene tubing elements * 마모성 슬러리 이송에 사용
* 최대 2 bar 압력
* 0 ~ 80°C

데이터시트

630S, 630SN, 630U, 630UN, 630Du, 630DuN, 630Bp, 630BpN, 630US 및 630DuS 펌프

630S, 630SN, 630U, 630UN, 630Du, 630DuN, 630Bp, 630BpN, 630US 및 630DuS 펌프

매뉴얼

630UN 630DuN 630 S/SN manual 630bpn

630 U/UN 사용 설명서 630 Du/DuN 사용 설명서 630 S/SN 사용 설명서 630 Bp/BpN 사용 설명서
