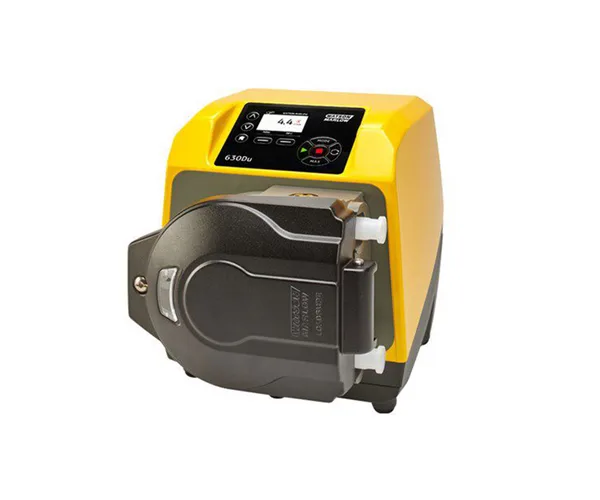

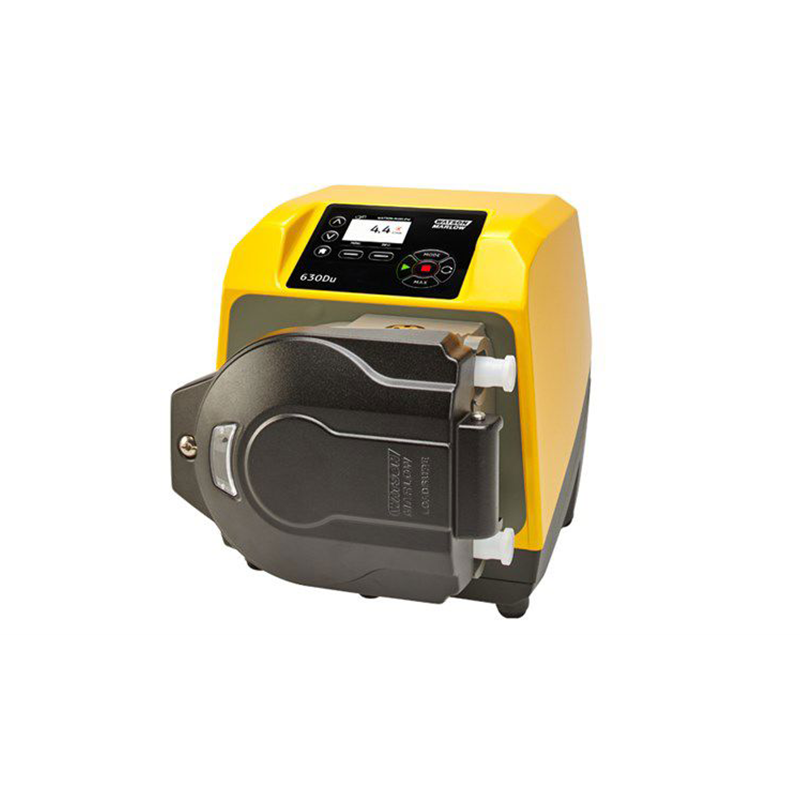

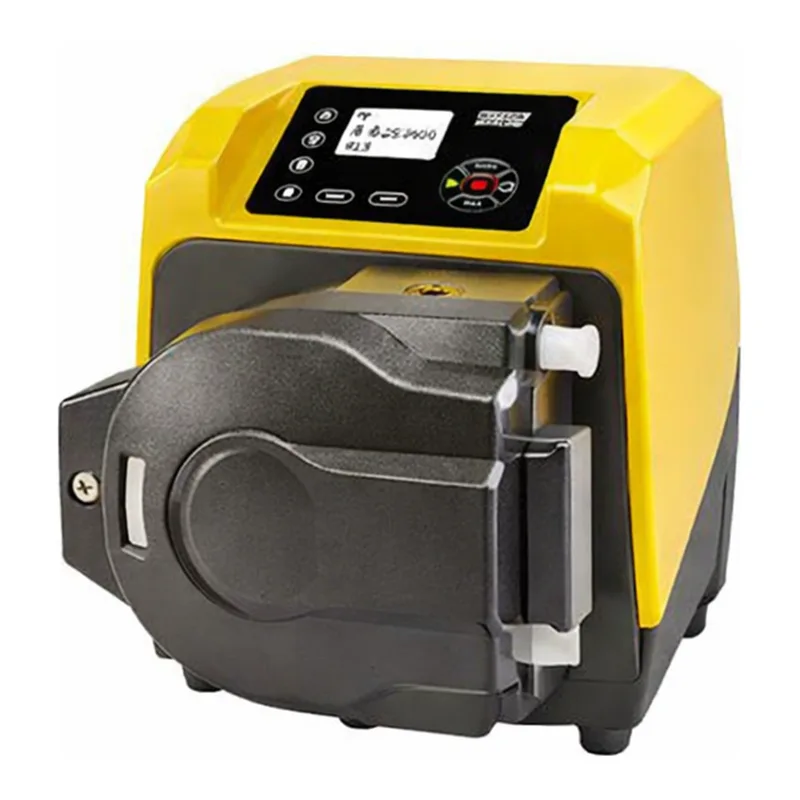

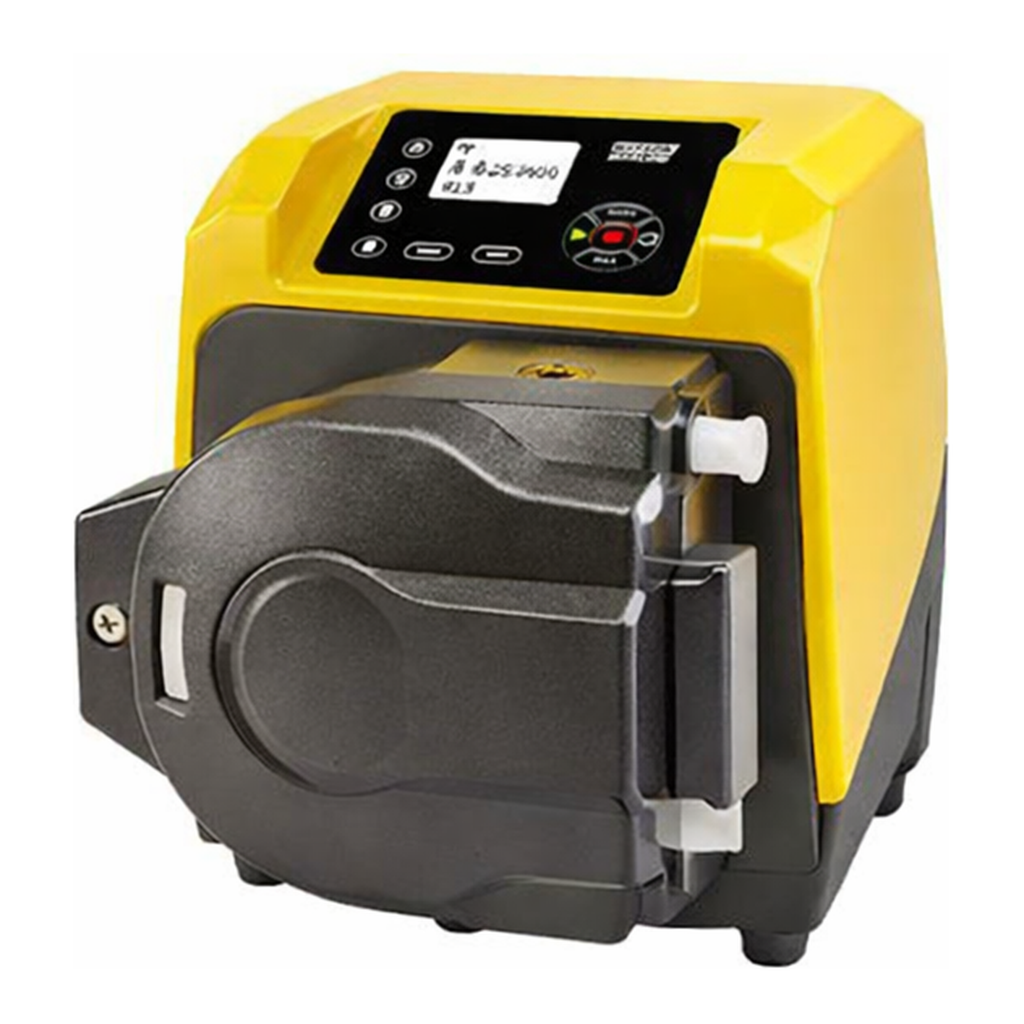

620L 저맥동 펌프헤드가 장착된 630 프로세스 펌프

견적요청
제품상담 버튼을 클릭하시면 해당 제품에 대해 문의하실 수 있습니다.
Part No, 구매수량을 알려 주시면 빠른 상담을 진행 할 수 있습니다.
판매자: Watson Marlow
브랜드: Watson Marlow

Overview

데이터시트

데이터시트

지금 다운로드

620L 고정밀 저맥동 펌프헤드 또는 GORE® STA-PURE Series PCS® 및 GORE® STA-PURE Series PFL® 튜브용 620LG 펌프헤드가 장착된 630Du 및 DuN, 630Bp 및 BpN 연동식 프로세스 펌프

  • 630 시리즈의 연동식 프로세스 펌프는 4개의 드라이브 옵션이 있으며, 컬러 디스플레이와 직관적인 메뉴 구조로 인해 시각적 상태 표시와 최소한의 키 조작을 가능하게 합니다.
  • 유량범위: 최대 12.4 l/min까지의 유량을 얻을 수 있음
  • 산업용 통합 - 수동, 원격, 아날로그 및 디지털 통신, 프로피버스
  • 키패드는 3단계 보안 PIN 잠금으로 통합됨
  • 정밀한 도징을 위해 620L 펌프헤드는 유체 유동이 트윈 오프셋 채널에서 분
  • 된 후 다시 합쳐져 맥동이 제거됩니다.
  • Du 및 Bp 펌프는 IP31 등급의 케이스형 펌프이며, DuN 및 BpN은 IP66 등급의 케이스형 펌프입니다.

제어

펌프 드라이브 630SN 630UN 630DuN 630BpN 630S 630U 630Du 630Bp
수동 제어
직관적 키패드 및 컬러 디스플레이
유량 또는 속도 디스플레이 선택
선택된 유량 단위에 대한 완벽한 교정
자동 제어
설정 변경이 가능한 운전/정지, 누액 감지기 및 압력 스위치 입력신호 (접점 폐쇄 또는 5V TTL 또는 24V 산업 로직)
회전 방향 변경 및 자동/수동 토글 입력 신호 (접점 폐쇄 또는 5V TTL 또는 24V 산업 로직)
메모 도우즈의 원격 운전(핸드/풋 스위치 또는 로직 입력 신호)
24V, 30W 릴레이를 통해 설정 변경이 가능한 4개의 디지털 상태 출력 신호
소프트웨어로 프로그램 가능한 IP31 출력 신호
아날로그 속도 제어
완전하게 설정 변경이 가능한 입력 신호` 010V 또는 420mA
아날로그 출력` 010V, 42mA
키패드/아날로그 입력 신호 스케일링(다이아프램 펌프 교체용)
타코 주파수 출력 신호` 0~1478Hz
디지털 통신
RS485 네트워크 제어
RS232 네트워크 제어
필드버스 기술
프로피버스 DP V0
통신 속도: 9.6 kbit/s ~ 12,000 kbit/s
버스 속도 자동 감지
보안
3단계 PIN 잠금

성능

유량 범위(L/min) Y 엘레멘트 튜브 연속식 튜빙
(속도 범위 : 0.1 ~ 265rpm) (1 채널당 유량 - 최대 2개 채널)
Tubing material 8.0mm 12.0mm 16.0mm 8.0mm 12.0mm 16.0mm
Pumpsil® 0.002-4.4 0.003-8.5 0.005-11.5 0.001-2.2 0.002-4.3 0.003-5.8
Marpene®, Bioprene® 0.002-4.5 0.003-8.0 0.005-11.3 0.001-2.3 0.002-4.0 0.003-5.8
Neoprene 0.002-4.6 0.003-7.7 0.005-13.3 0.001-2.3 0.002-3.9 0.003-6.7
GORE® STA-PURE® Pump Tubing Series PFL,
GORE® STA-PURE® PumpTubing Series PCS
(620LG 펌프헤드만 해당)
0.002-5.2 0.003-9.0 0.005-12.4 0.001-2.6 0.002-4.5 0.003-6.7

펌프헤드

620RE 로드슈어 튜브 엘레멘트 펌프헤드

  • 620RE은 로드슈어 빠른 튜브 엘레멘트 교환 기술이 적용된 정밀한 고성능 2 롤러 펌프헤드입니다.
  • 12mm 또는 17mm 내경 크기에서 4mm 벽 엘레멘트가 최대 4 bar 압력과 최대 18 l/min 유량을 지원합니다.
  • 산업 표준 Tri-clamp 새니터리 피팅과 함께 엘레멘트를 사용할 수 있으며 산업용 Cam 및 Groove 피팅과 함께 엘레멘트를 사용할 있습니다.

620RE4 로드슈어 튜브 엘레멘트 펌프헤드

  • 620RE4는 로드슈어 빠른 튜브 엘레멘트 변경 기술이 적용된 정밀한 고성능 4 롤러 펌프헤드입니다. 12mm 또는 17mm 내경 크기에서 4mm 벽 엘레멘트가 최소화된 맥동으로 최대 4 bar 압력과 최대 13 l/min 유량을 지원합니다.
  • 산업 표준 Tri-clamp 새니터리 피팅과 함께 엘레멘트를 사용할 수 있으며 산업용 Cam 및 Groove 피팅과 함께 엘레멘트를 사용할 있습니다.

620L 트윈 채널 펌프헤드

  • 620L은 ±0.5%까지 정밀한 분배를 위해 설계된 2 bar, 6 롤러 펌프헤드입니다. 유입구 유량을 트윈, 오프셋 트랙을 통과하는 2개의 튜브로 분리하여 최소 맥동을 제공합니다. 채널이 합쳐질 때 2개 세트의 역위상 펄스가 서로 상쇄됩니다.
  • 6개 재질 또는 연속식 튜빙으로 4.0mm 벽 Y-엘레멘트를 사용합니다.
  • 또한 2개의 싱글 채널을 사용할 수도 있습니다.
  • 튜빙 선택: 0.002 ~ 12.4 l/min 유량을 제공하는 8mm, 12mm, 및 16mm 내경• 3.5초에 500ml를 분배합니다.

620R 연속식 튜빙 펌프헤드

  • 620R 펌프헤드에는 4개의 내경 크기 6.4mm~15.9mm의 3.2mm 벽 연속식 튜빙이 있어서 최대 2 bar 압력에서 최대 16 l/min 유량을 제공합니다.
  • 거의 모든 화학적 요구사항에 대해 8개 재질의 튜브를 사용할 수 있습니다.

드라이브

  • 키 누르기를 최소화하여 사용하기가 간편한 HMI로 비용이 많이 드는 오류 가능성을 줄입니다. 2,650:1 제어 범위에서 펌프 속도에 비례한 유량. 경공업 및 와이프다운 환경용 IP31 케이스형 펌프 그리고 워시다운 환경용 IP66 케이스형 펌프.
  • 설정 변경이 가능한 입력 및 출력 외에도 RS232 및 Rs484가 있는 630Du - IP31 및 630DuN - IP66.
  • 실시간 통신 기능이 있는 630Bp - IP31 및 630BpN - IP66을 통해 안전하고 유연한 프로세스가 가능합니다. 버스 속도 9.6 kbits/s ~ 12000 kbits/s 연결성

튜빙

각각의 펌프헤드 모델에 대한 연속식 튜빙 및 튜브 엘레멘트 사이즈 및 재질은 데이터시트를 참조 하시기 바랍니다.

Pumpsil 백금경화 실리콘 튜빙 Pumpsil platinum-cured silicone tubing * 파트 번호, 롯트 번호 및 사용연한이 정확하게 레이저 에칭되어 있음
* USP Class VI 인증, 식품 접촉에 대한 FDA CFR 177.26000 규정
* -20~80℃
Bioprene 열가소성 튜빙 Bioprene industrial grade tubing * 식품 및 제약 적용처에 대한 완벽한 인증
* 낮은 투과성
* 5~80℃
PureWeld 튜빙 Watson-Marlow tubing - PureWeld * 튜빙 내부 박리현상이 적음
* 동물유래 물질이 없음 (ADCF)
* -20~80℃
긴 수명을 가지는 공정용 Marprene 튜빙 Marprene industrial grade thermoplastic elastomer tubing * 우수한 긴 수명
* 광범위한 내화학성을 가지며, 특히 산화제에 대한 내화학성이 우수함
* 5~80℃, 최대 7 bar 압력
GORE STA-PURE PCS 강화 실리콘 튜빙 GORE STA-PURE PCS pump tubing * 가장 긴 수명을 가지는 연동식 튜빙
* 사실상 박리현상이 발생하지 않음
* -20~80℃, 최대 7 bar 압력
GORE STA-PURE PFL 강화 불소고무 튜빙 GORE STA-PURE PFL pump tubing * 탁월한 내화학성
* 다른 불소고무 튜빙보다 50배 이상 긴 수명을 가지고 있음
* -20~80℃, 최대 4 bar 압력
산업용 Neoprene 튜빙 Neoprene tubing elements * 마모성 슬러리 이송에 사용됨
* 최대 2 bar 압력
* 0~80℃

데이터시트

630S, 630SN, 630U, 630UN, 630Du, 630DuN, 630Bp, 630BpN, 630US 및 630DuS 펌프

630S, 630SN, 630U, 630UN, 630Du, 630DuN, 630Bp, 630BpN, 630US 및 630DuS 펌프

매뉴얼

630UN 630DuN 630 S/SN manual 630bpn

630 U/UN 사용 설명서 630 Du/DuN 사용 설명서 630 S/SN 사용 설명서 630 Bp/BpN 사용 설명서


배송/결제/교환/반품 안내

배송 정보

기본 배송비
  • - 3,300원 (배송비 3,000원 + 부가세 300원)
  • - 10만원 이상 구매시 배송비 무료
  • - 도서산간 및 제주를 포함한 일부 지역 추가비용 발생
교환/반품 배송비
  • - 상품 별로 상이
착불 배송비
  • - 착불 적용 상품에 개별 부과 (상품 별로 상이)
  • - 착불 상품의 경우 판매처마다 배송을 할 수 있기 때문에 중복으로 착불비가 발생 가능
  • - 일반 상품과 함께 구매하더라도 해당 판매업체의 구매 금액에 따라 착불 배송비 발생 가능
교환/반품 배송비
  • - 상품 별로 상이

결제 및 환불 안내

결제 방법
  • - 신용카드
  • - 실시간 계좌이체
  • - 연구비카드 결제 (결제링크 이메일 전송)
  • - 무통장 입금 (기업은행 033-502993-01-019)
취소
  • - 취소 접수 후 3 ~ 5일 이내 환불 처리
반품
  • - 반품 접수 후 3 ~ 5일 이내 환불 처리
환급
  • - 회사는 회원이 구매신청한 상품 등이 품절 등의 사유로 인도 또는 제공할 수 없을 때에는 지체 없이 그 사유를 회원에게 통지하고,
      사전에 상품 등의 대금을 받은 경우에는 대금을 받은 날로부터 3영업일 이내에 환급하거나 환급에 필요한 조치를 취합니다.

교환 및 반품 접수

교환 및 반품 접수 기한
  • - 상품 수령일로부터 7일 이내
교환 및 반품 접수가 가능한 경우
  • - 제품의 하자는 없지만, 다른 상품으로 교환하거나 반품 원하는 경우
     (배송비 고객 부담)
  • - 상품자체 불량 및 하자에 의한 경우
  • - 상품 오배송에 의한 경우
교환 및 반품 접수가 불가능한 경우
  • - 상품 수령 후 7일을 초과한 경우
  • - 개별 포장 상품의 포장을 훼손한 경우
  • - 고객의 고의적인 귀책으로 상품가치가 훼손된 경우
  • - 주문제작을 통해서 제품을 생산하는 경우
  • - 주문 당시 재고가 없어서 해외를 통해 제품을 수입해서 구매하는 경우

교환 및 반품 신청

교환 절차
  • - 상품 불량/오배송/상품파손
  • - 전화(02-585-1342) 또는 info@cacheby.com에 상품교환 접수
반품 절차
  • - 반품할 품목을 확인 후 info@cacheby.com로 반품 신청 (수령 후 7일 이내 가능하며 이후 불가)
  • - 전달드린 주문번호와 함께 반품 상품을 포장
     (포장을 꼼꼼하게 해주셔야 반품 상품 손상에 따른 불이익이 없습니다.)
  • - 택배회사 방문 시 반품 상품 전달
     (택배사의 반송장은 상품 교환이 완료될 때까지 보관해주시기 바랍니다.)

상품문의 0

Watson Marlow의 다른 상품들

thumbnail

로드슈어 튜브 엘레멘트 펌프헤드가 장착된 730SN, 730UN, 730DuN 및 730BpN 연동식 프로세스 펌프

thumbnail

621F/R, 62VI/R, 621I/R, 621FX/R : 0 ~ 2 bar 압력의 연속식 튜빙 펌프헤드가 장착될 수 있는 IP55 등급의 펌프

thumbnail

620L 고정밀 저맥동 펌프헤드 또는 GORE® STA-PURE Series PCS® 및 GORE® STA-PURE Series PFL® 튜브용 620LG 펌프헤드가 장착된 630Du 및 DuN, 630Bp 및 BpN 연동식 프로세스 펌프

thumbnail

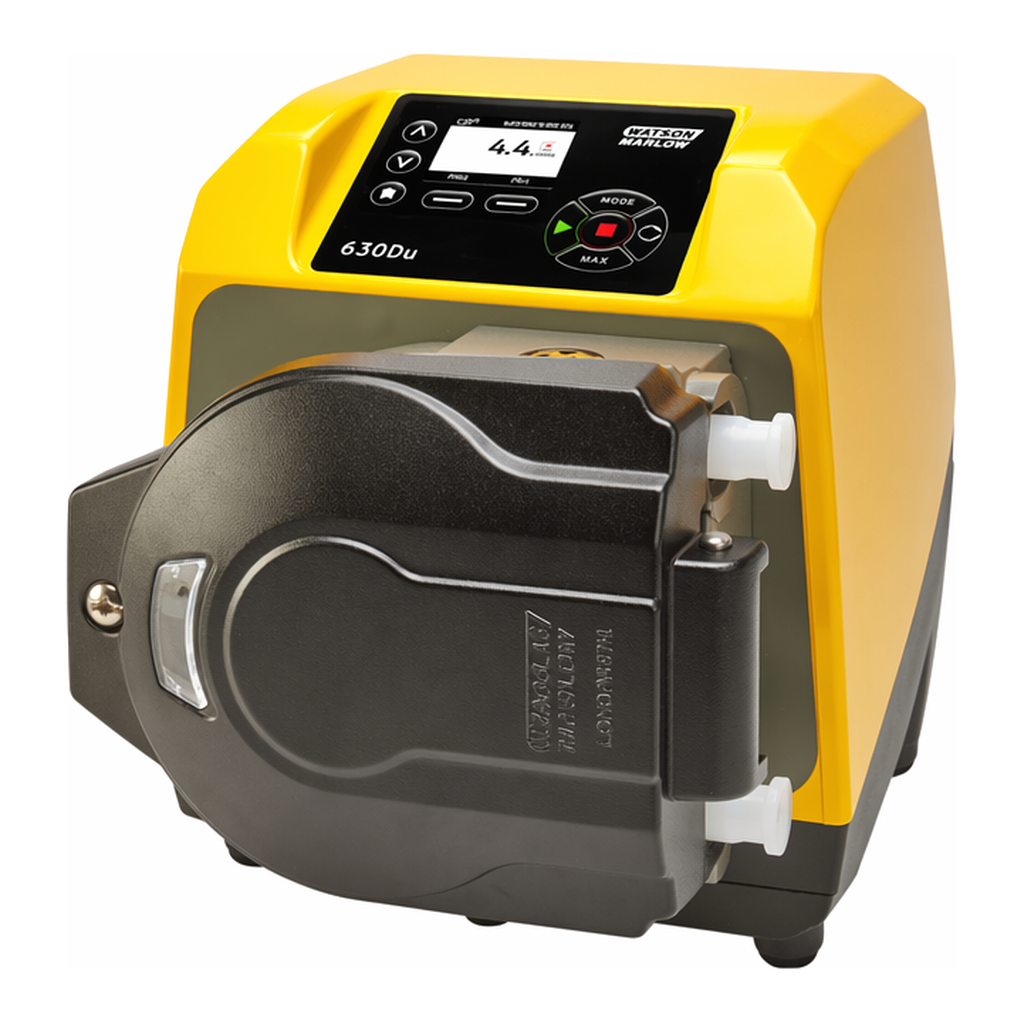

620R 연속식 튜빙용 펌프헤드가 장착된 630S 및 SN, 630U 및 UN, 630Du 및 DuN, 630Bp 및 BpN 연동식 프로세스 펌프

thumbnail

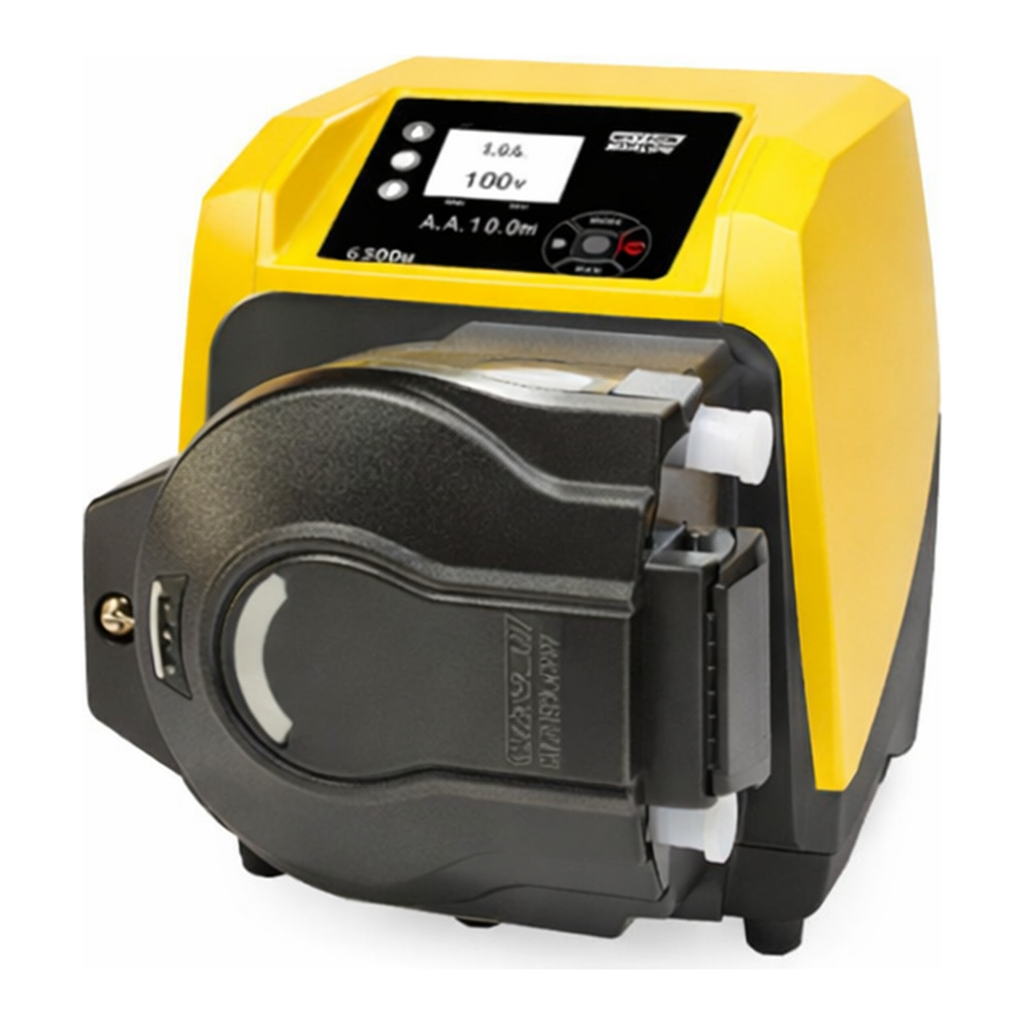

4 bar의 토출압력을 얻을 수 있는 RE 로드슈어 엘레멘트 펌프헤드가 장착된 630S 및 SN, 630U 및 UN, 630Du 및 DuN, 630Bp 및 BpN 연동식 프로세스 펌프
