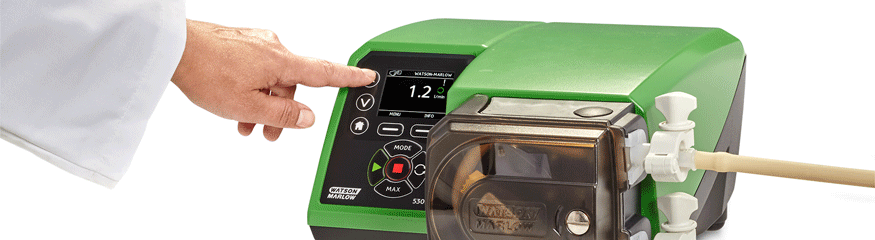

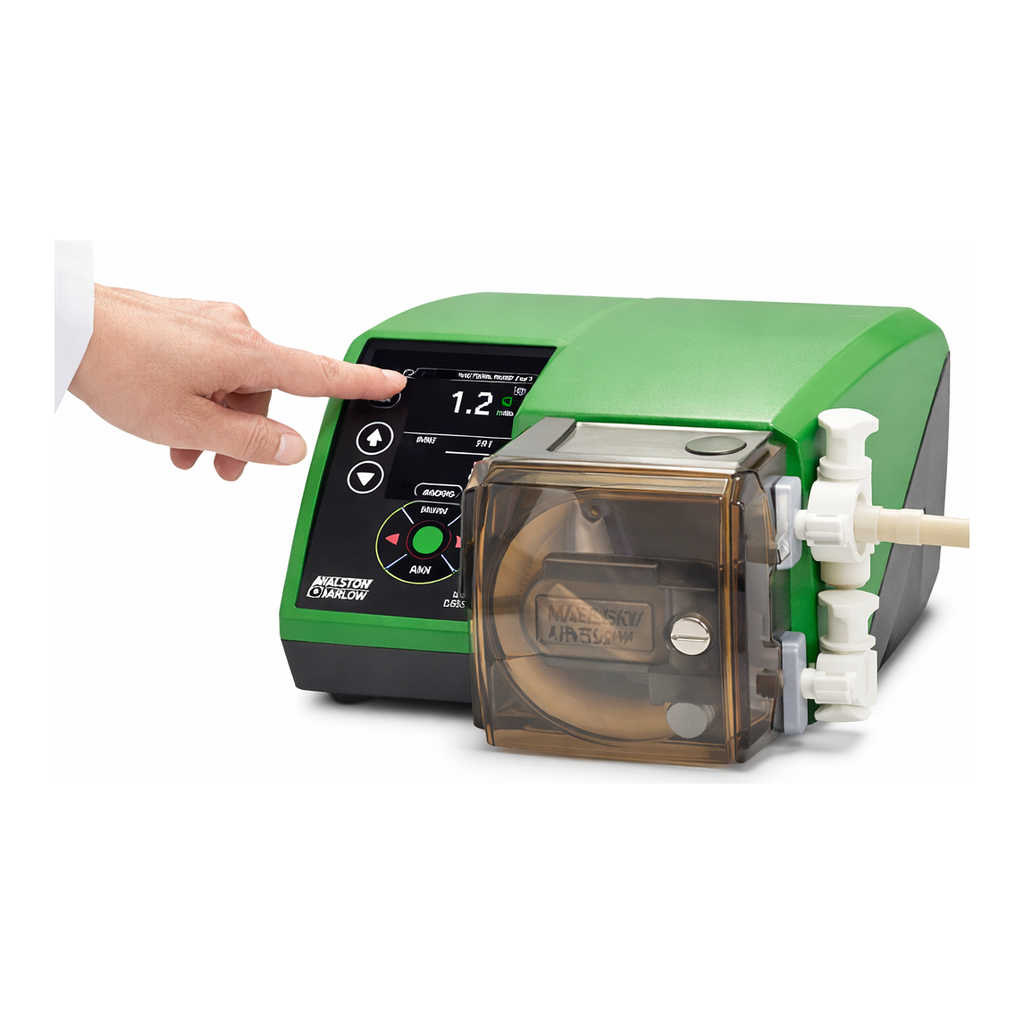

최대 2 bar토출압력의 튜브 엘레멘트를 장착할 수 있는 530 프로세스 펌프

견적요청
제품상담 버튼을 클릭하시면 해당 제품에 대해 문의하실 수 있습니다.
Part No, 구매수량을 알려 주시면 빠른 상담을 진행 할 수 있습니다.
판매자: Watson Marlow
브랜드: Watson Marlow

Overview

530REL 데이터시트

530REL 데이터시트

지금 다운로드

0~2 bar의 토출압력을 가지며, REL 로드슈어 튜브 엘레멘트 펌프헤드가 장착된 530S 및 SN, 530U 및 UN, 530Du 및 DuN, 530Bp 및 BpN 펌프

530 시리즈의 프로세트 펌프들은 4종류의 드라이브 옵션이 있으며, 컬러 디스플레이와 직관적인 메뉴 구조는 시각적 상태 표시와 최소한의 키 조작이 가능하게 합니다.

  • 유량범위: 0.04 ml/min~3.5 L/min
  • 산업용 통합 – 수동, 원격, 아날로그 및 디지털 통신에 PROFIBUS까지 지원
  • 키패드는 3단계 보안 PIN 잠금으로 통합됨
  • 내화학성을 가진PPS 재질의 트랙 및 로터와 스테인리스스틸 재질의 롤러 및 베어링으로 구성된 견고한 펌프헤드
  • 1분 이내에 유지관리가 가능하며, 2 bar의 토출압력을 가지는 산업용 퀵-릴리즈 또는 새니터리용 트라이-클램프 로드슈어 엘레멘트를 장착할 수 있는 530REL 펌프헤드
  • IP31 등급의 S, U, Du 및 Bp 케이스형 펌프와 IP66 등급의 SN, UN, DuN 및 BpN 케이스형 펌프

제어

펌프 드라이브 530SN 530UN 530DuN 530BpN 530S 530U 530Du 530Bp
수동 제어
직관적 키패드 및 컬러 디스플레이
유량 또는 속도 디스플레이 선택
선택된 유량 단위에 대한 완벽한 교정
Remote control
Configurable Start/Stop, leak detector and pressure switch input (via contact closure or 5V TTL or 24V industrial logic)
Direction change and auto/manual toggle input (via contact closure or 5V TTL or 24V industrial logic)
Remote operation of MemDose (foot/hand-switch or logic input)
Four configurable digital status outputs through 24V, 30W relays
Software configurable IP31 outputs
Analogue speed control
Fully configurable inputs` 0-10V or 4-20mA
Analogue outputs` 0-10V, 4-20Ma
Keypad / analogue input scaling (replacement of diaphragm pumps)
Tacho frequency output
Digital communication
RS485 network control
RS232 network control
Fieldbus technology
Profibus DP V0
Communication speeds from 9.6kbit/s up to 12000kbit/s
Auto detect bus speed
Security
3-level PIN lock

성능

로드슈어 엘레멘트 튜빙 유량 (ml/min)
튜브 재질 속도 3.2mm 6.4mm ** 9.6mm**
Pumpsil®, GORE® STA-PURE® Pump Tubing – Series PCS,

GORE® STA-PURE® Pump Tubing – Series PFL, Neoprene
0.1 to 220rpm 0.18-390 0.70-1500 1.6-3500
Marprene TL, Bioprene TL 0.1 to 220rpm 0.17-370 0.67-1500 1.5-3300

드라이브

손실이 발생되는 에러의 가능성을 줄이기 위해 최소한의 키 조작만 필요한 간단한 HMI를 사용합니다. 2,200:1의 제어 범위에서 펌프 속도에 비례하는 유량을 얻을 수 있으며, 물세척 환경에서 사용이 가능한 IP31 및 IP66 등급의 케이스형 펌프가 있습니다.

  • 530S – IP31 및 530SN – IP66드라이브는 소유비용이 적으며, 간단하게 플러그를 꽂고 스위치를 켜서 바로 사용할 수 있는 펌프입니다. 프로세스 보안을 위한 3단계 PIN 잠금 장치가 있습니다.
  • 530U – IP31 및 530UN – IP66 드라이브는 모든 S/SN 모델의 특징을 가지고 있으며, 추가적으로 설정변경이 가능한 입력 및 출력 신호에 의한 원격 제어가 가능합니다.
  • 530Du – IP31 및 530DuN – IP66 드라이브는 설정변경이 가능한 입력 및 출력 신호에 의한 원격 제어와 RS232 및 RS485 디지털 통신이 가능합니다.
  • 530Bp – IP31 및 530BpN – IP66 드라이브는 실시간 통신으로 여러분의 공정을 안전하고 호환성을 가지게 할 수 있습니다. Bus 속도는9.6 kbits/s에서 최대 12,000 kbits/s까지의 연결성을 가집니다.

튜빙

각각의 펌프헤드 모델에 대한 연속식 튜빙 및 튜브 엘레멘트 사이즈 및 재질은 데이터시트를 참조 하시기 바랍니다.

Pumpsil 백금경화 실리콘 튜빙 Pumpsil platinum-cured silicone tubing * 파트 번호, 롯트 번호 및 사용연한이 정확하게 레이저 에칭되어 있음
* USP Class VI 인증, 식품 접촉에 대한 FDA CFR 177.26000 규정
* -20~80℃
Bioprene 열가소성 튜빙 Bioprene industrial grade tubing * 식품 및 제약 적용처에 대한 완벽한 인증
* 낮은 투과성
* 5~80℃
PureWeld 튜빙 Watson-Marlow tubing - PureWeld * 튜빙 내부 박리현상이 적음
* 동물유래 물질이 없음 (ADCF)
* -20~80℃
긴 수명을 가지는 공정용 Marprene 튜빙 Marprene industrial grade thermoplastic elastomer tubing * 우수한 긴 수명
* 광범위한 내화학성을 가지며, 특히 산화제에 대한 내화학성이 우수함
* 5~80℃, 최대 7 bar 압력
GORE STA-PURE PCS 강화 실리콘 튜빙 GORE STA-PURE PCS pump tubing * 가장 긴 수명을 가지는 연동식 튜빙
* 사실상 박리현상이 발생하지 않음
* -20~80℃, 최대 7 bar 압력
GORE STA-PURE PFL 강화 불소고무 튜빙 GORE STA-PURE PFL pump tubing * 탁월한 내화학성
* 다른 불소고무 튜빙보다 50배 이상 긴 수명을 가지고 있음
* -20~80℃, 최대 4 bar 압력
산업용 Neoprene 튜빙 Neoprene tubing elements * 마모성 슬러리 이송에 사용됨
* 최대 2 bar 압력
* 0~80℃
