TM40A_C Diaphragm Pump-소형 다이아프램 기체펌프

TM40A_C Diaphragm Pump

소형 다이아프램 기체펌프 (TM40A-C Diaphragm Gas Pump)

---

제품 개요

TM40A_C 모델은 코어리스 브러시리스 DC 모터를 채용한 소형 다이아프램 기체펌프로, 자흡식 구조와 저소음·저진동 특성이 우수합니다. 다양한 산업용 및 실험용 기체 이송, 진공, 압력 응용에 적합합니다.

이미지 내 표기:
DC 6V / CE / SERVO

---

주요 특징 (Key Features)

• 최대 유량: 10.0 L/min
• 최대 압력/진공: 100 kPa / -75 kPa
• 자흡식(Self-priming), 우수한 압력 성능
• 저진동, 저소음 설계
• 코어리스 브러시리스 DC 모터 적용 (수명 약 15,000시간)

---

사용 매체

Water / Fuel / Air

---

제품 사양 (Specifications)

항목	내용
모델명	TM40A-C
압력 펌프 모델	TM40A-C12-P10010
진공 펌프 모델	TM40A-C12-V7510
정격 전압	12V / 24V DC
무부하 전류	0.8A / 0.6A
최대 압력	100 kPa
최대 진공	-75 kPa
최대 유량	10 L/min
펌프 무게	350 g
펌프 크기	95 mm × 40 mm × 73 mm
입·출구 규격	OD 6.5 mm / ID 3.4 mm (호스 권장: ID 5.0 mm)
재질	펌프 헤드: Nylon / 멤브레인: EPDM / 밸브: EPDM
모터 타입	C형 Coreless Brushless DC Motor (Dual Ball Bearings)

비고:

• “P”는 압력용 펌프, “V”는 진공용 펌프를 의미
• “12/24”는 전압 옵션을 의미

---

그래프 정보 요약

TM40A-C 시리즈 성능 그래프

그래프 제목	X축 (Pressure, kPa)	Y축 (Flow Rate, L/min)
TM40A-A	-100 ~ 250	0 ~ 15
TM40A-B01-12-P22013/V8013	-100 ~ 250	0 ~ 15
TM40A-B02-12-P28016/V8016	-100 ~ 300	0 ~ 20
TM40A-C12-P10010/V7510	-100 ~ 150	0 ~ 15

TM40-E 및 TMD40 시리즈 비교 그래프

그래프 제목	X축 (Pressure, kPa)	Y축 (Flow Rate, L/min)
TM40-E12-P25010/V8010	-100 ~ 300	0 ~ 10
TMD40A-A	-150 ~ 300	0 ~ 20
TMD40A-F	-150 ~ 300	0 ~ 20

---

응용 분야 (Applications)

• 산업용 진공 시스템
• 휴대형 분석기기
• 의료 진단 장비
• 환경 및 수처리 장비
• 식품 및 독성학 관련 장비
• 실험실 장비
• 세척 장비
• 인쇄 산업
• 벽난로 및 공기 순환 시스템

---

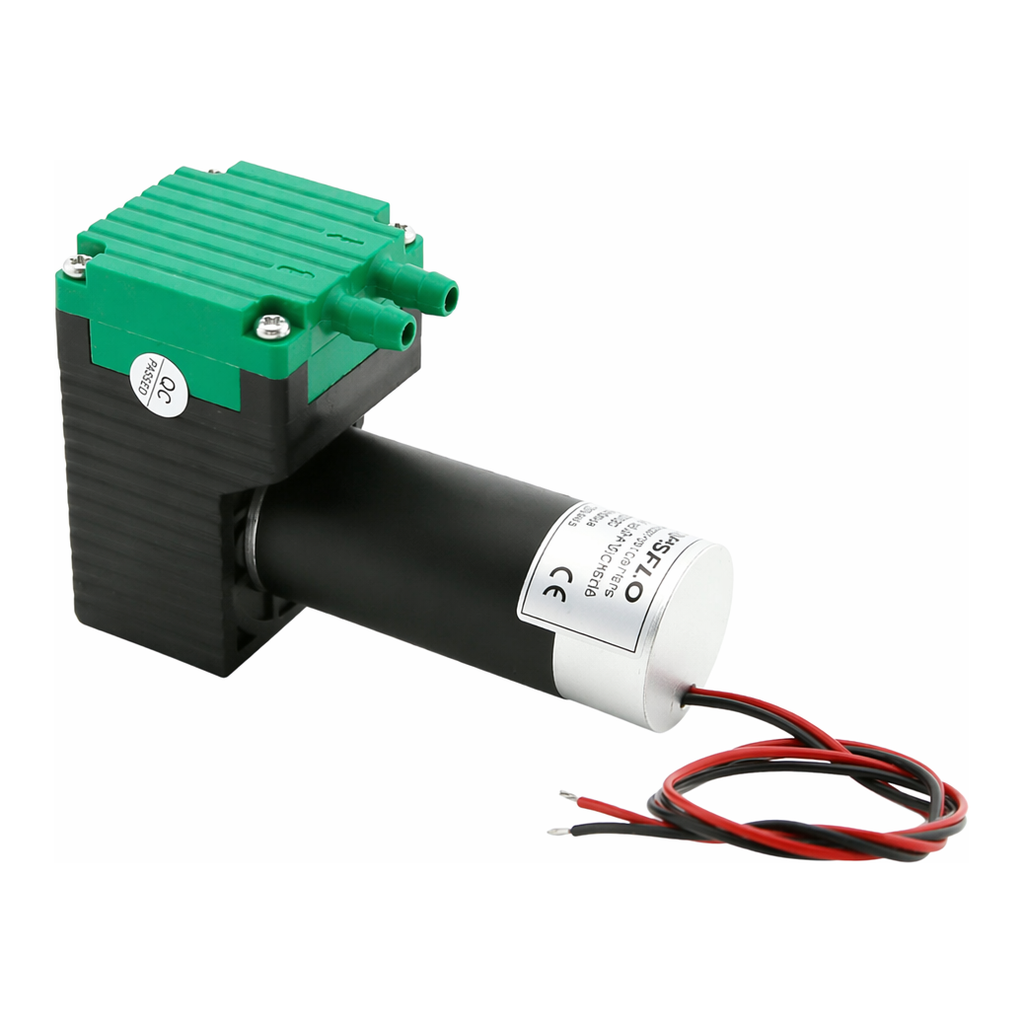

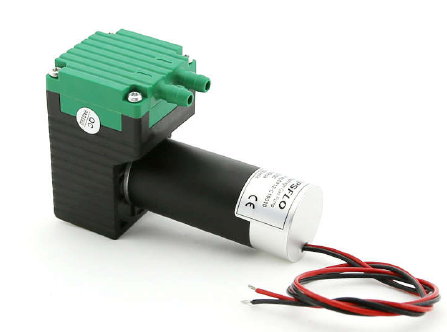

제품 이미지
