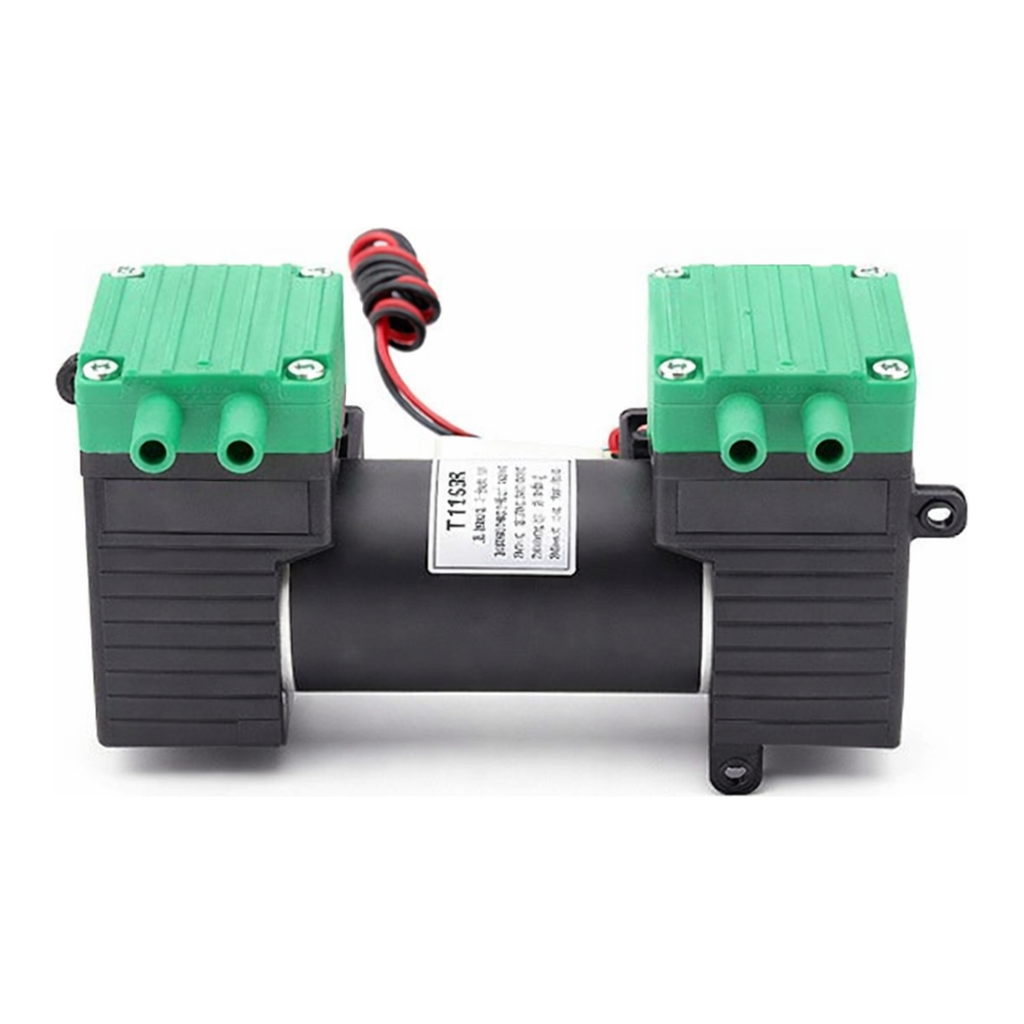

소형 다이아프램 기체펌프 (TM40A-E Diaphragm Gas Pump)

---

제품 개요

TM40 시리즈는 진공, 압력, 또는 교대 운전이 가능한 다양한 구성으로 제공됩니다. 혁신적이고 컴팩트한 설계로 높은 효율, 저소음, 장시간 안정적인 운전을 실현합니다.
듀얼 헤드 기준 최대 10 L/min의 유량을 제공하며, 최대 250 kPa의 압력에서도 작동합니다.
어떤 방향으로도 설치 가능하며, 오염이 없는 오일프리 방식으로 작동합니다.

---

주요 특징 (Key Features)

• 최대 유량: 10.0 L/min
• 최대 압력 / 진공: 250 kPa / -80 kPa
• 자흡식(Self-priming) 구조, 압력 성능 우수
• 저진동, 저소음 설계
• 브러시리스 DC 모터 적용(수명 15,000시간)
• 오일프리 구조로 깨끗한 기체 이송 가능
• 다양한 재질 선택으로 화학적 내성 확보 (EPDM, PTFE, FPM 등)

---

구조 설명 (이미지 2 텍스트 반영)

• Cylinder head
• Spark plug
• Intake valve
• Exhaust valve
• Piston
• Connecting rod
• Crankshaft

---

모델 코드 (Model Code for Easy Ordering)

TM40 - E12 - P25010
        V8010

코드	설명
TM40	모델 시리즈
E12	모터 타입 (브러시리스 DC)
P	압력형 (250kPa, 10L/min)
V	진공형 (-80kPa, 10L/min)

E 모터: 코어리스 브러시리스 DC 모터 (수명 15,000시간)
기타 선택 가능 모터:

• A 모터 – 3,000시간 (브러시형)
• C/D/F 모터 – 15,000시간 (브러시리스형)

---

재질 옵션 (Wetted Material Options)

1. 멤브레인 재질 선택:

• EPDM: 일반 공기용
• PTFE: 부식성 공기(산, 알칼리, 오존 등)용

2. 밸브 재질 선택:

• EPDM: 일반 공기용
• FPM: 부식성 공기(산, 알칼리, 오존 등)용

---

사양 (Specifications)

항목	내용
모터 타입	브러시리스 DC 모터
최대 유량	10 L/min
최대 압력 / 진공	250 kPa / -80 kPa
전압	12V / 24V
수명	15,000 시간
작동 모드	연속 또는 간헐 운전
기능	드라이런 가능, 자흡식
펌프 이론	다이아프램 펌프
주변 온도	5~70℃ (41~158℉)
사용 환경	실내
매체	대부분의 기체
소음	최대 50 dB
흡입구 / 배출구	OD 6.5mm / ID 3.4mm
권장 호스	ID 5.0mm
크기	122 × 40 × 65 mm
중량	390 g
재질	펌프헤드 Nylon, 멤브레인 EPDM/PTFE, 밸브 EPDM/FPM

---

모델별 사양 (TM40A-E Series)

모델	압력형 (Item No.)	진공형 (Item No.)	정격 전압 (Vdc)	무부하 전류 (A)	최대 압력 (kPa)	최대 진공 (kPa)	최대 유량 (L/min)
TM40A-E	TM40A-E12-P25010	TM40A-E12-V8010	12 / 24	0.6	250	-80	10

비고:

• “P”는 압력형, “V”는 진공형을 의미
• “12/24”는 전압 옵션
• 펌프 무게: 400 g
• 펌프 크기: 122 × 40 × 73 mm
• 흡입/배출구: OD 6.5mm / ID 3.4mm (권장 호스 ID 5.0mm)
• 재질: 펌프헤드 Nylon, 멤브레인 EPDM/PTFE, 밸브 EPDM/FPM
• 모터 타입 “E”: 코어리스 브러시리스 DC 모터 (듀얼 볼베어링, 수명 15,000시간)

---

응용 분야 (Applications)

• 산업용 진공 시스템
• 휴대용 분석기기
• 의료 진단 장비
• 환경/수처리 장비
• 식품 및 독성 분석
• 실험실 장비
• 세정 산업
• 인쇄 장비
• 벽난로 공기 공급 장치

---

추가 정보 (이미지 1 텍스트 반영)

라벨 예시:
TOPSFLO
Model: TS-5002
DC 12V / 5L/min
Pressure: 120kPa

---

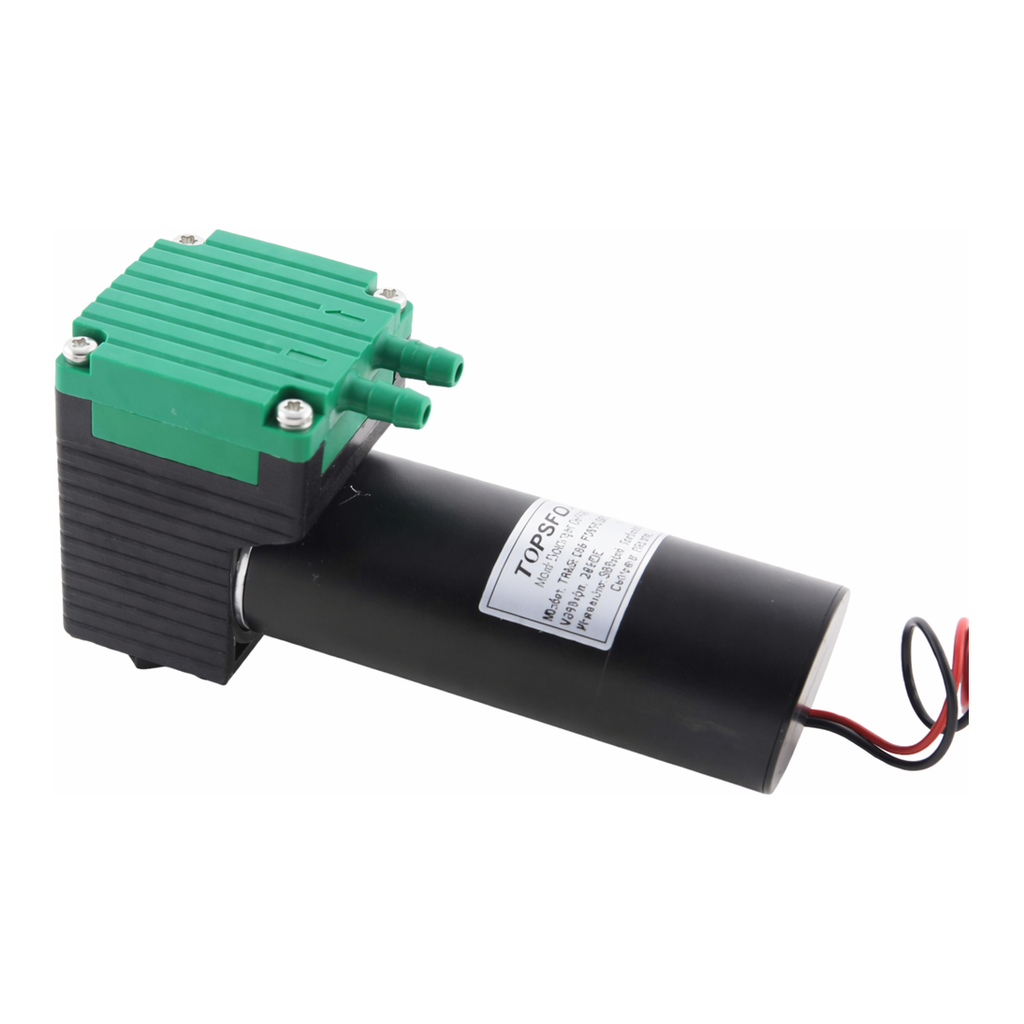

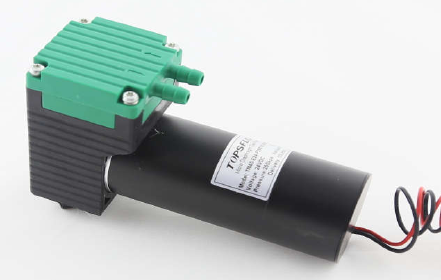

제품 이미지
