TMD40A_A Diaphragm Pump-소형 다이아프램 기체펌프

TMD40A_A Diaphragm Pump

소형 다이아프램 기체펌프
모델명: TMD40A-A Diaphragm Gas Pump

---

제품 라벨 정보

• 브랜드: TOPSFLO
• 모델: TM40A/15/01/12V/WW021
• 전압: DC12V
• 압력: ≥70KPa, 11L/min
• 제조일자: 2020.05.15
• 인증: CE

---

Key Features

• 최대 유량: 17.0 L/min
• 최대 압력/진공: 220 KPa / -95 KPa
• 자흡식(Self-priming)
• 우수한 압력 성능
• 낮은 진동 및 저소음 설계

---

작동 원리

공기 흐름 단계: Intake → Compression → Power → Exhaust

---

Overview

더블 헤드 펌프 TMD40 시리즈는 다양한 구성으로 진공, 압력 또는 교대 진공/압력 작동이 가능합니다.
혁신적인 콤팩트 설계로 높은 신뢰성과 효율을 제공하며, 장시간 안정적인 작동이 가능합니다.

특징

1. 최고의 성능 대비 크기비: 경량 콤팩트 구조로 높은 성능 제공
2. 저소음 작동: 최적화된 유로 및 챔버 설계
3. 긴 수명: 브러시리스 모터 및 고급 다이어프램 소재 사용
4. 청정한 기체 흐름: 오일 프리 구조로 오염 없음
5. 낮은 진동: 고품질 베어링 및 정밀 설계
6. 우수한 기밀성: 최적화된 밸브 및 실링 구조
7. 화학적 내성 우수: EPDM, PTFE, FPM 등 내식성 재질 선택 가능
8. 다양한 응용 적합성: 모터, 전압, 재질 조합 선택 가능

---

Wetted Material Options

1. 다이어프램 재질:

• EPDM: 일반 공기용
• PTFE: 부식성 공기(산, 알칼리, 오존 등)

2. 밸브 재질:

• EPDM: 일반 공기용
• FPM: 부식성 공기용

---

Model Code for Easy Ordering

TMD40 - A12 - P22017
        |      |
        |      └── Pressure 220KPa, 17L/min
        └── Motor Type

TMD40 - A12 - V7517
        |      |
        |      └── Vacuum 75KPa, 17L/min
        └── Motor Type

Motor Type:
A Motor - 프리미엄 브러시 DC 모터 (수명 약 3,000시간)
옵션: C, D, E, F Motor (코어리스 브러시리스, 최대 15,000시간)

---

Specifications

No.	항목	내용
1	Motor Type	Brush DC motor
2	Max Flow Rate	12L/min, 17L/min
3	Max Pressure	220KPa
4	Max Vacuum	75KPa
5	Voltage	12V
6	Ideal Life Time	3000 Hours
7	Working Mode	Continuous or Intermittent
8	Functions	Dry-running, Self-priming
9	Pump Theory	Diaphragm pump
10	Ambient Temperature	5–70°C (41–158°F)
11	Use Place	Indoor
12	Media	Most gases
13	Noise	≤50dB
14	Inlet	OD 6.5mm / ID 3.4mm
15	Outlet	OD 6.5mm / ID 3.4mm
16	Hose Suggestion	ID 5.0mm
17	Dimension	171mm × 40mm × 75mm
18	Weight	450g
19	Materials	Pump head: Nylon / Membrane: EPDM, PTFE / Valve: EPDM, FPM

---

TMD40A-A Series Model Variants

Model	Pressure Pump (Item No.)	Vacuum Pump (Item No.)	Rated Voltage (Vdc)	No-load Current (A)	Max Pressure (KPa)	Max Vacuum (KPa)	Max Flow (L/min)
TMD40A-A	TMD40A-A12-P22017 (병렬, 이중 출력)		12 / 24	1.8	220		17
		TMD40A-A12-V7517 (병렬, 이중 출력)	12 / 24	1.8		-75	17
		TMD40A-A12-V9512 (직렬, 단일 출력)	12 / 24	1.8		-95	12

참고:

• “P” = 압력 펌프
• “V” = 진공 펌프
• “12/24” = 선택 가능한 전압 옵션
• Pump Weight: 450g
• Pump Size: 171 × 40 × 75mm
• Inlet/Outlet: OD 6.5mm / ID 3.4mm
• Hose Suggestion: ID 5.0mm
• Motor Type “F” = 코어리스 브러시리스 DC 모터 (수명 약 5,000시간)

---

Applications

• 산업용 진공 시스템
• 휴대용 분석 장비
• 의료 진단 장비
• 환경 및 수처리 분야
• 식품 및 독성학 연구
• 실험실
• 세정 산업
• 인쇄 및 벽난로 시스템

---

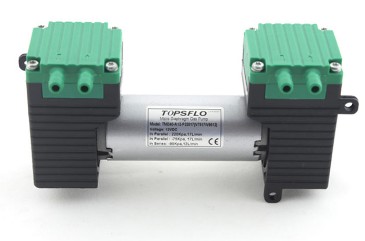

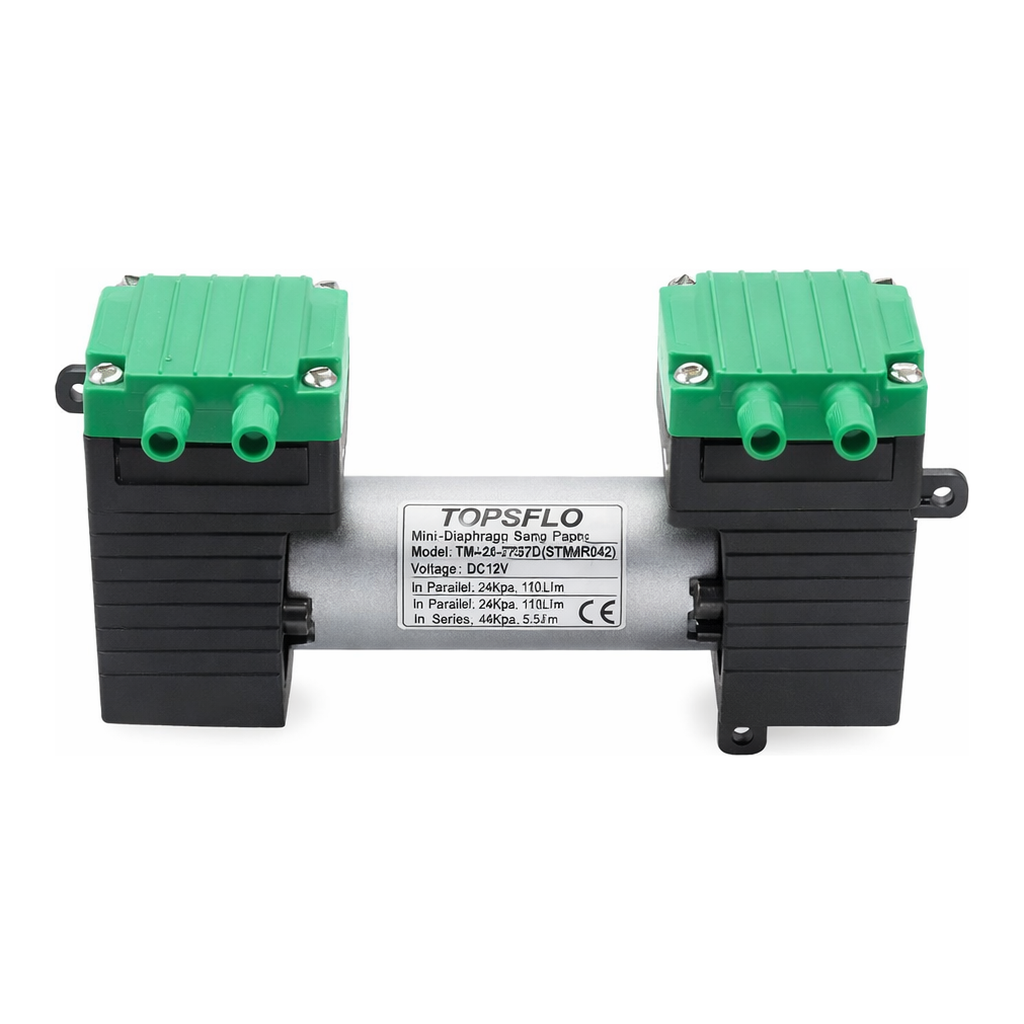

제품 이미지
