1 / 2TM40A_B Diaphragm Pump-소형 다이아프램 기체펌프
상품 한눈에 보기
소형 다이아프램 기체펌프로 최대 유량 16L/Min, 압력 280kPa, 진공 -80kPa 성능 제공. 자흡식 구조로 압력 및 진공 모두 우수. EPDM 재질의 내구성 높은 멤브레인 적용. 산업, 의료, 환경, 분석 장비 등에 적합.
- 브랜드
- Leadfluid
- 카테고리
- Diaphragm Pumps
Leadfluid · TM40A_B Diaphragm Pump-소형 다이아프램 기체펌프
TM40A_B Diaphragm Pump
소형 다이아프램 기체펌프
모델명: TM40A-B Diaphragm Gas Pump
제품 설명 (Key Features)
- 최대 유량: 16.0 L/Min
- 최대 압력/진공: 280 KPa / -80 KPa
- 자흡식(Self-priming) 구조로 압력 및 진공 성능 우수
- 진동이 적은 안정적인 작동

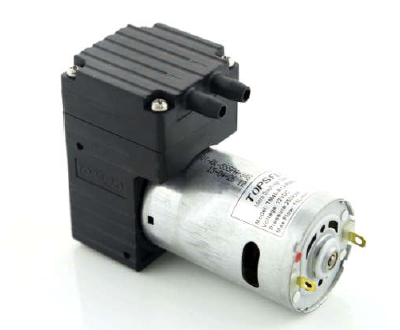

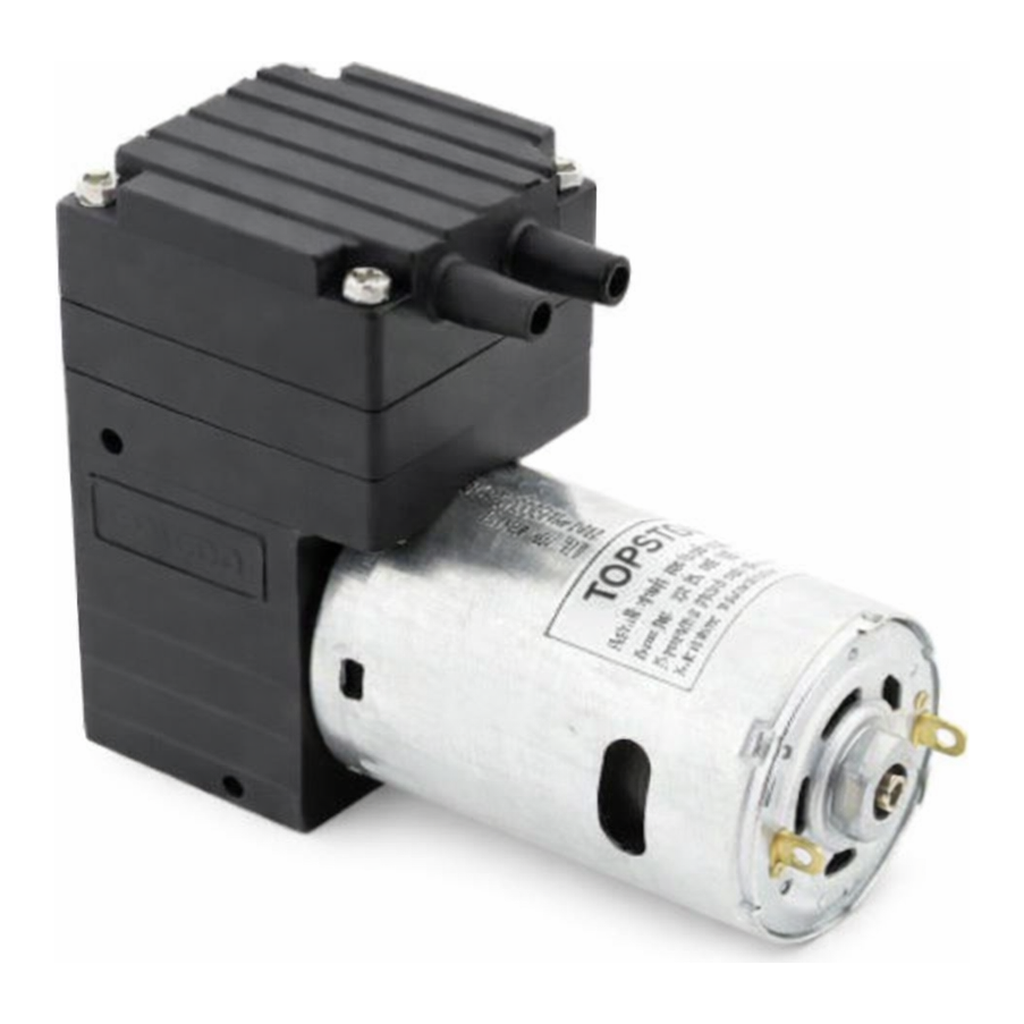

이미지 OCR 정보 (제품 라벨)
| 항목 | 내용 |
|---|---|
| 브랜드 | TOPSFLO |
| 모델명 | TS-5002 |
| 전압 | DC 12V |
| 본체 표시 | LONGXIN |
이 장치는 DC 모터 기반 펌프로, “TOPSFLO TS-5002” 모델명과 “LONGXIN” 표시가 확인됩니다.
구조 설명 (이미지 부품명)
- Cylinder head
- Spark plug
- Intake valve
- Exhaust valve
- Piston
- Connecting rod
- Crankshaft
사양 (Specifications)
| Model | Pressure Pump (Item No.) | Vacuum Pump (Item No.) | Rated Voltage (Vdc) | No-load Current (A) | Max Pressure (KPa) | Max Vacuum (KPa) | Max Flow (L/min) |
|---|---|---|---|---|---|---|---|
| TM40A-B | TM40A-B01-12-P22013 | TM40A-B01-12-V8013 | 12 | 0.7 | 220 | -80 | 13 |
| TM40A-B02-12-P28016 | TM40A-B02-12-V8016 | 12 | 1.2 | 280 | -80 | 16 |
참고: “P”는 압력 펌프, “V”는 진공 펌프를 의미합니다.
추가 정보:
- 펌프 무게: 280 g
- 크기: 86 × 65 × 40.5 mm
- 입출구 규격: OD 6.5 mm / ID 3.4 mm (권장 호스 ID 5.0 mm)
- 재질: 펌프 헤드 Nylon, 멤브레인 EPDM, 밸브 EPDM
- 모터 유형: “B”형 경제형 브러시 DC 모터 (수명 ≥ 1,000시간)
성능 그래프 정보 요약
| 그래프 제목 | 압력 범위 (kPa) | 유량 범위 (L/Min) |
|---|---|---|
| TM40A-A | -100 ~ 250 | 0 ~ 15 |
| TM40A-B01-12-P22013/V8013 | -100 ~ 250 | 0 ~ 15 |
| TM40A-B02-12-P28016/V8016 | -100 ~ 300 | 0 ~ 20 |
| TM40A-C12-P10010/V7510 | -100 ~ 150 | 0 ~ 15 |
| TM40-E12-P25010/V8010 | -100 ~ 250 | 0 ~ 15 |
| TMD40A-A | -100 ~ 250 | 0 ~ 15 |
| TMD40A-F | -100 ~ 250 | 0 ~ 15 |
모든 그래프의 공통 축 라벨:
- X축: Pressure (kPa)
- Y축: Flow Rate (L/Min)
응용 분야 (Applications)
- 산업용 진공 시스템
- 휴대용 분석 장비
- 의료 진단 기기
- 환경 및 수처리 장비
- 식품 및 독성학 분야
- 실험실용 장비
- 세정 산업
- 인쇄 장비
- 벽난로, 공기 순환 장치 등
