소형 다이아프램 기체펌프 (TM40A-A Diaphragm Gas Pump)

---

제품 개요

TOPSFLO 마이크로 다이아프램 펌프 및 컴프레서는 모터의 원형 운동을 편심축을 통해 진동 운동으로 변환하여 다이아프램을 상하로 움직이게 하는 원리로 작동합니다. 이 운동은 흡입 및 배출 밸브와 함께 펌핑 동작을 생성합니다.
TM40 시리즈 펌프는 어떤 방향으로도 설치 가능하며, 모델에 따라 최대 10~12L/min의 유량과 230KPa까지의 압력을 제공합니다.

---

주요 특징 (KEY FEATURES)

• 최대 유량: 9.0–12.0 L/min
• 최대 압력/진공: 230KPa / -75KPa
• 자흡식(Self-priming) 구조
• 저진동, 저소음 설계
• 오일프리 구조로 매체 오염 없음
• 내화학성 재질 선택 가능 (PTFE, FKM 등)
• 15,000시간 이상의 무정비 운전 가능 (브러시리스 모터 옵션 시)

---

작동 원리

1. Intake (흡입)
2. Compression (압축)
3. Power (동력)
4. Exhaust (배기)

---

모델 코드 예시

TM40 - A12 - P18010
        V7510

코드	설명
TM40	모델 시리즈
A12	모터 타입
P18010	압력형, 180kPa, 10L/min
V7510	진공형, -75kPa, 10L/min

---

사양 (SPECIFICATIONS)

항목	내용
모터 타입	Brush DC Motor
최대 유량	10 L/min
최대 압력	180 KPa
최대 진공	75 KPa
전압	12V / 24V
수명	3,000시간 (기본), 브러시리스 옵션 시 15,000시간
작동 모드	연속 또는 간헐 운전
기능	드라이런 가능, 자흡식
펌프 원리	다이아프램 펌프
주변 온도	5–70°C (41–158°F)
사용 장소	실내
적용 매체	대부분의 기체
소음	최대 45dB
흡입/배출 포트	OD 6.5mm / ID 3.4mm
권장 호스	ID 5.0mm
크기	120 × 40 × 65 mm
중량	350 g
재질	펌프헤드: Nylon / 멤브레인: EPDM / 밸브: EPDM

---

TM40A-A 시리즈 모델별 사양

모델	압력형 (Item No.)	진공형 (Item No.)	정격전압 (Vdc)	무부하전류 (A)	최대압력 (KPa)	최대진공 (KPa)	최대유량 (L/min)
TM40A-A	TM40A-A12-P23012	-	12 / 24	1.5	230	-	12
	TM40A-A12-P18010	TM40A-A12-V7510	12 / 24	0.8	180	-75	10
	TM40A-A12-P10009	-	12 / 24	0.6	100	-	9

비고:

• “P”는 압력형 펌프, “V”는 진공형 펌프
• “12/24”는 전압 옵션
• 펌프 무게: 350g
• 크기: 112.5 × 40 × 73 mm
• 흡입/배출 포트: OD 6.5mm / ID 3.4mm
• 권장 호스: ID 5.0mm
• 재질: Nylon / EPDM
• 모터 타입 “A”: 프리미엄 브러시 DC 모터 (수명 약 5,000시간)

---

적용 분야 (APPLICATIONS)

• 산업용 진공 시스템
• 휴대용 분석기기
• 의료 진단 장비
• 환경 및 수처리 시스템
• 식품 및 독성학 관련 장비
• 실험실 장비
• 세정기 산업
• 인쇄 장비
• 벽난로 및 공기 순환 장치

---

추가 정보 (라벨 텍스트)

TOPSFLO Model: TS-5002
DC 12V, 5L/min, Pressure: 90kPa

---

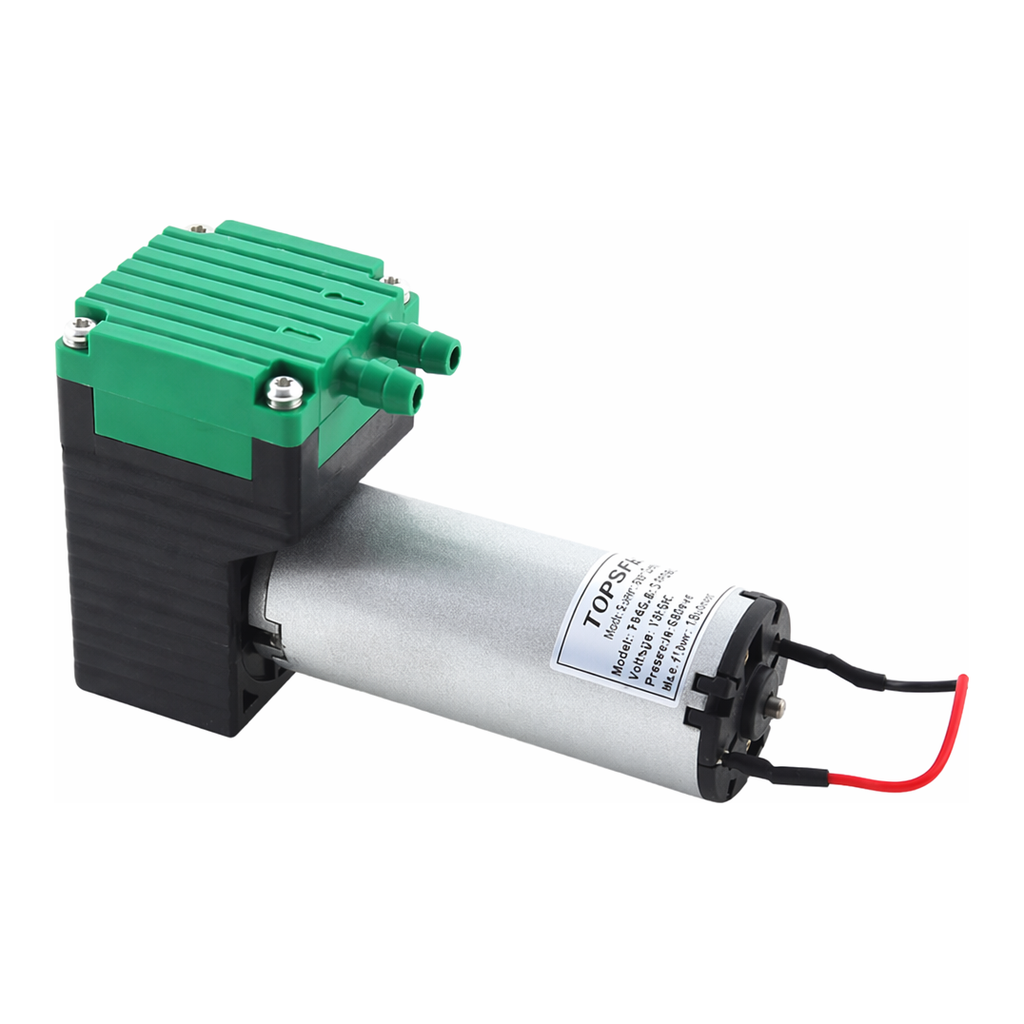

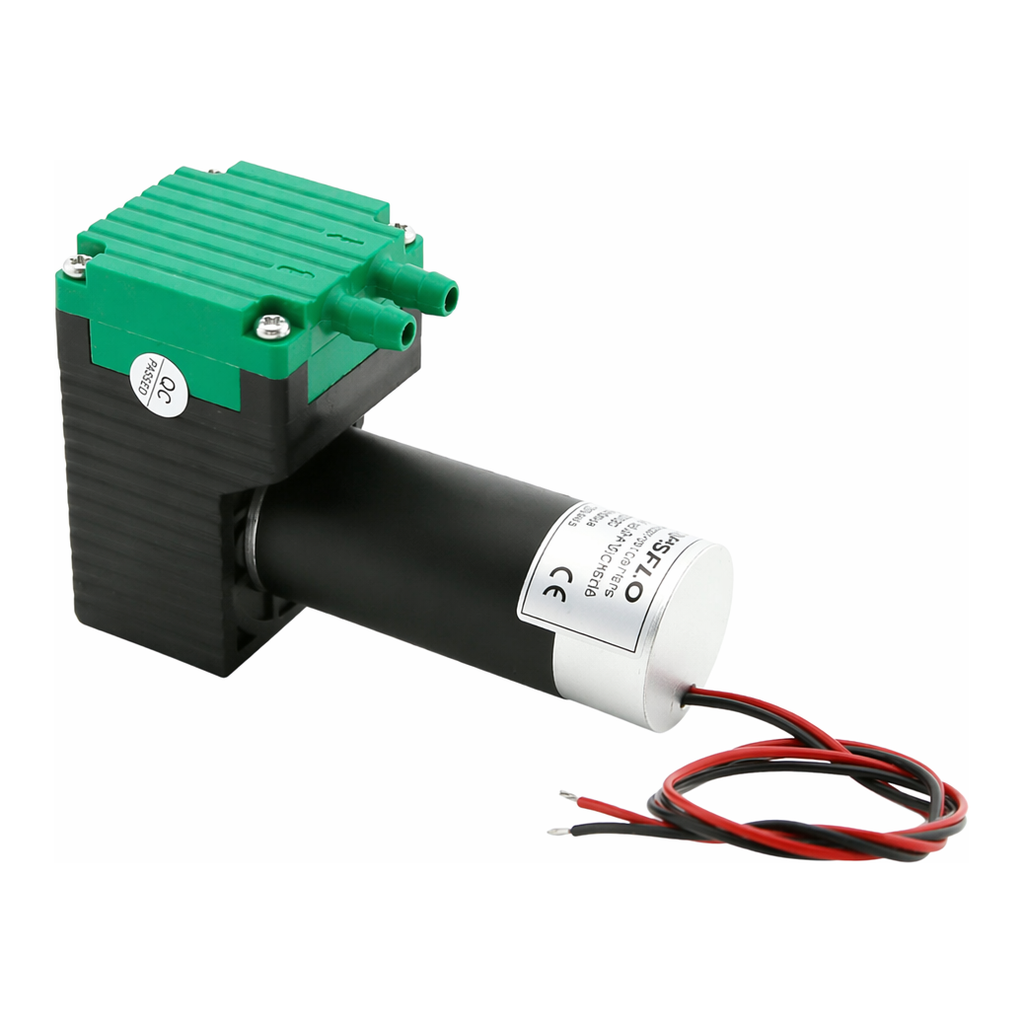

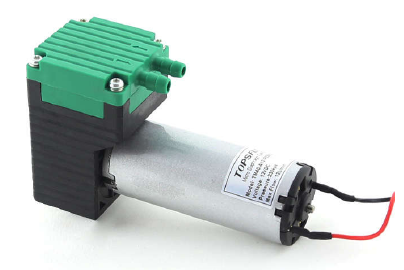

제품 이미지
