TM30A_C/D Diaphragm Pump

소형 다이아프램 기체펌프 (TM30A-C/D Diaphragm Gas Pump)

---

제품 개요

TOPSFLO 마이크로 다이아프램 펌프 및 컴프레서는 모터의 회전 운동을 편심축을 통해 왕복 운동으로 변환하여 다이아프램을 상하로 움직이게 함으로써 흡입 및 배출 밸브를 통해 펌핑 작용을 수행합니다.
TM30A-C 펌프는 어떤 방향으로도 장착이 가능하며, 모델에 따라 최대 4.5 L/min의 유량과 120 kPa의 압력까지 작동할 수 있습니다.

---

주요 특징 (KEY FEATURES)

• Max Flowrate: 4.5 L/min
• Max Pressure/Vacuum: 120 kPa / -70 kPa
• Self-priming 및 우수한 압력 성능
• 저진동, 저소음 구조
• 오일프리 방식으로 매체 오염 없음
• 내화학성 재질 선택 가능 (EPDM, PTFE, FPM 등)
• 브러시리스 DC 모터 적용 (수명 15,000시간)

CATALOGUE DOWNLOAD

---

상세 특징

1. 최고의 성능 대비 크기 비율
   혁신적인 설계로 소형 경량 구조에서도 높은 성능 달성.

2. 저소음 작동
   최적화된 유로 설계로 성능 저하 없이 소음 감소.

3. 긴 수명
   고급 다이아프램 소재와 브러시리스 모터로 10,000시간 이상 무정비 운전 가능.

4. 오염 없는 유동
   오일프리 방식으로 매체 오염 방지.

5. 저진동 설계
   정밀 베어링과 균형 설계로 진동 최소화.

6. 높은 기밀성
   스트레스 최적화 다이아프램 구조와 정밀 밸브 설계로 기밀성 향상.

7. 우수한 내화학성
   부식성 기체에도 대응 가능한 재질 조합 선택 가능.

8. 다양한 적용성
   여러 전압, 모터, 재질 조합으로 폭넓은 응용 가능.

---

재질 옵션 (Wetted Material Options)

Membrane Materials

• EPDM: 일반 공기용
• PTFE: 부식성 공기(산, 알칼리, 오존 등)용

Valve Materials

• EPDM: 일반 공기용
• FPM: 부식성 공기(산, 알칼리, 오존 등)용

---

모델 코드 안내

TM30A - C12 - P12004
          │       │
          │       └── P: Pressure 120kPa 4.5L
          │           V: Vacuum 70kPa 4.5L
          └── Motor Type
Model Series

C Motor: Coreless Brushless DC Motor (수명 15,000시간)
기타 옵션:

• A Motor: 30,000시간, 프리미엄 브러시형
• B Motor: 15,000시간, 일반 브러시형
• D Motor: 15,000시간, 코어리스 브러시리스
• H Motor: 10,000시간, 브러시리스

---

사양 (SPECIFICATIONS)

항목	내용
Motor Type	Brushless DC motor
Max Flow Rate	4.5 L/min
Max Pressure / Vacuum	120 kPa / -70 kPa
Voltage	6V / 12V / 24V
Ideal Life Time	15,000 hours
Working Mode	Continuous or Intermittent
Functions	Dry-running 가능, Self-priming
Pump Theory	Diaphragm pump
Ambient Temperature	5–70°C (41–158°F)
Use Place	Indoor
Media	Most gases
Noise	Max 50 dB
Inlet / Outlet	OD 4.8 mm / ID 2.6 mm
Hose Suggestion	ID 4.0 mm
Dimension	80 × 31 × 58 mm
Weight	240 g
Materials	Pump head: Nylon / Membrane: EPDM or PTFE / Valve: EPDM or FPM

---

응용 분야 (APPLICATIONS)

• 산업용 진공 시스템
• 휴대용 분석기기
• 의료 진단 장비
• 환경 및 수처리 장비
• 식품 및 독성학 관련 장비
• 실험실 연구용
• 세정 산업
• 인쇄 및 난방 장비

---

이미지 내 표기 정보 (OCR 추출 텍스트)

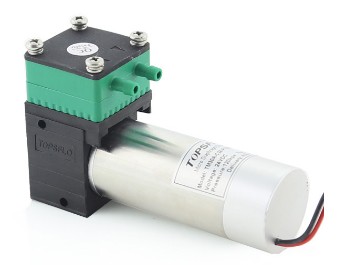

이미지 1:
TOPSFLO
Model: TS-5002
DC 12V
Made in China

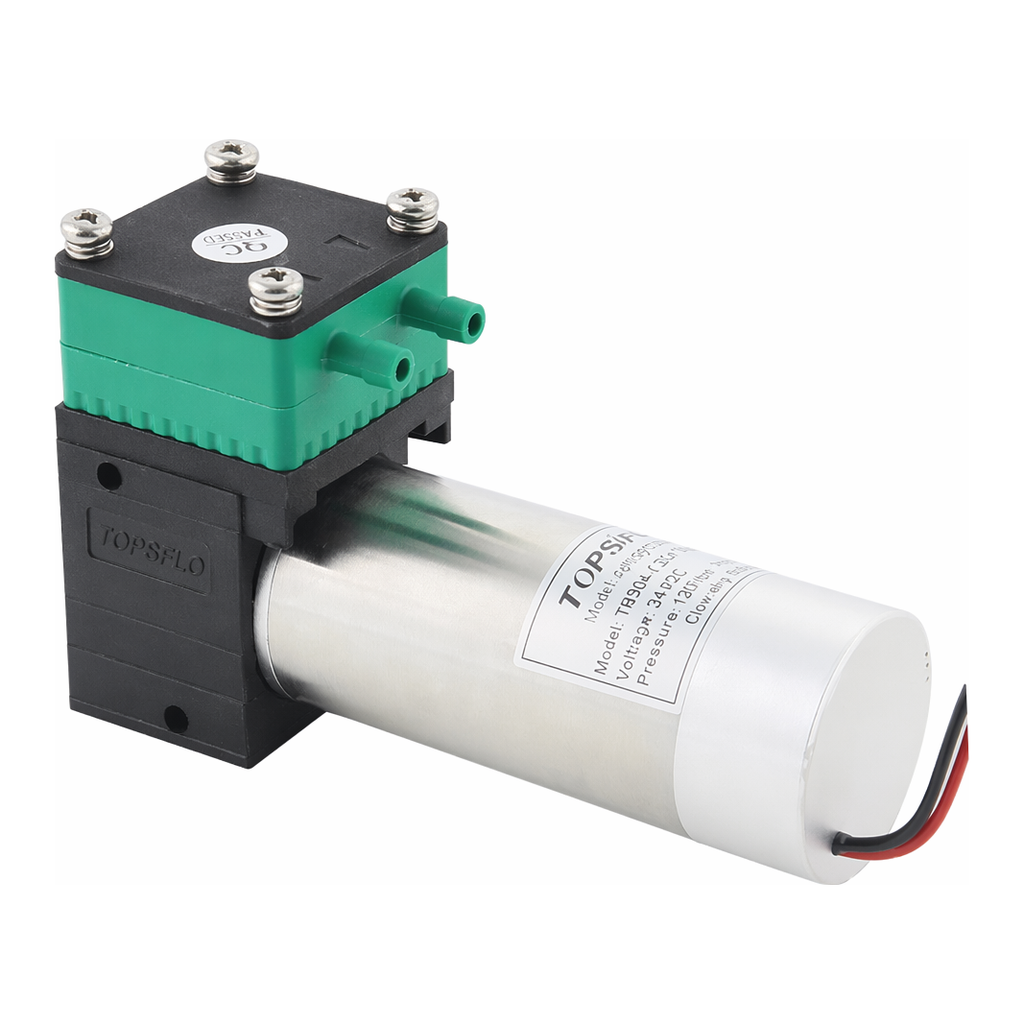

이미지 2:
