TM30A_B Diaphragm Pump-소형 다이아프램 기체펌프

TM30A_B Diaphragm Pump

소형 다이아프램 기체펌프 (TM30A-B Diaphragm Gas Pump)

---

제품 설명 (Key Features)

• 최대 유량: 4.5 L/min
• 최대 압력/진공: 95 KPa / -60 KPa
• 자흡식(Self-priming) 구조로 우수한 압력 성능
• 저진동, 저소음 설계

---

이미지에서 추출된 제품 정보

항목	내용
브랜드	TOPSFLO
제품명	Micro Diaphragm Pump
모델명	TS-5002
전압	DC 12V

---

제품 개요 (Overview)

TOPSFLO 마이크로 다이아프램 펌프 및 컴프레서는 모터의 회전 운동을 편심축을 통해 진동 운동으로 변환하여 다이아프램을 상하로 움직이게 함으로써 흡입과 배출이 이루어지는 구조입니다.
TM30A-B 펌프는 어느 방향으로도 장착 가능하며, 모델에 따라 최대 4.5 L/min의 유량과 95 KPa의 압력까지 작동합니다.

---

주요 특징 (Features)

1. 최고의 성능 대비 크기 비율 – 경량·컴팩트한 설계로 고성능 구현
2. 저소음 작동 – 최적화된 헤드 및 유로 구조로 소음 최소화
3. 긴 수명 – 고급 다이아프램 소재와 브러시리스 모터 적용 (최대 10,000시간 이상)
4. 오일 프리 구조 – 매체 오염 없음
5. 저진동 설계 – 고정밀 베어링 및 모터 기술 적용
6. 우수한 기밀성 – 최적화된 밸브 및 실링 시스템
7. 내화학성 재질 선택 가능 – PTFE, FPM 등 다양한 재질 조합 제공
8. 다양한 응용 대응 – 폭넓은 전압, 모터, 재질 옵션 제공

---

Wetted Material Options

• 다이아프램 재질:
  • EPDM (일반 공기용)
  • PTFE (부식성 가스용: 산, 알칼리, 오존 등)
• 밸브 재질:
  • EPDM (일반 공기용)
  • FPM (부식성 가스용)

---

모델 코드 (Model Code)

TM30A  -  B12  -  P9504
           |         |
           |         └── P: Pressure 95kPa 4.5L / V: Vacuum 60kPa 4.5L
           └── Motor Type
Model Series

• B Motor: 경제형 브러시 DC 모터 (수명 약 1,500시간)
• A Motor: 프리미엄 브러시형 (3,000시간)
• C/D Motor: 코어리스 브러시리스 (15,000시간)
• H Motor: 브러시리스 (10,000시간)

---

사양 (Specifications)

항목	내용
Motor Type	Brush DC motor
Max Flow Rate	4.5 L/min
Max Pressure	95 KPa
Max Vacuum	60 KPa
Voltage	6V / 12V / 24V
Ideal Life Time	1,500 Hours
Working Mode	Continuous or Intermittent
Functions	Dry-running, Self-priming
Pump Theory	Diaphragm pump
Ambient Temperature	5–70°C (41–158°F)
Use Place	Indoor
Media	Most gases
Noise	≤50 dB
Inlet / Outlet	OD 4.8 mm / ID 2.6 mm
Hose Suggestion	ID 4.0 mm
Dimension	75 × 31 × 58 mm
Weight	150 g
Materials	Pump head: Nylon / Membrane: EPDM / Valve: EPDM

---

TM30A-B Series Pressure / Vacuum Pump 비교표

Model	Pressure Pump (Item No.)	Vacuum Pump (Item No.)	Rated Voltage (Vdc)	No-load Current (A)	Max Pressure (KPa)	Max Vacuum (KPa)	Max Flow (L/min)
TM30A-B	TM30A-B12-P9504	TM30A-B12-V6004	6 / 12 / 24	0.4 / 0.24 / 0.15	95	-60	4.5

• P: Pressure pump
• V: Vacuum pump
• 6/12/24: 전압 옵션
• Pump Weight: 150 g
• Pump Size: 71 × 31.2 × 57.5 mm
• Inlet & Outlet: OD 4.8 mm / ID 2.6 mm
• Hose Suggestion: ID 4.0 mm
• Motor Type: “B” Economical brush DC motor (수명 약 1,000시간)
• 재질: Pump head Nylon / Membrane EPDM / Valve EPDM
• 특징: 초저소음, 내화학성 재질 선택 가능

---

응용 분야 (Applications)

• 산업용 진공 시스템
• 휴대용 분석 장비
• 의료 진단 장비
• 환경 및 수처리
• 식품 및 독성학 분석
• 실험실 장비
• 세정 산업
• 인쇄 장비
• 벽난로 시스템

---

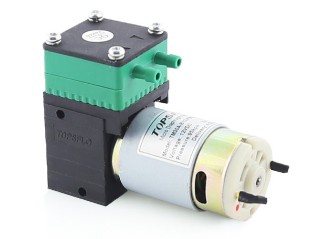

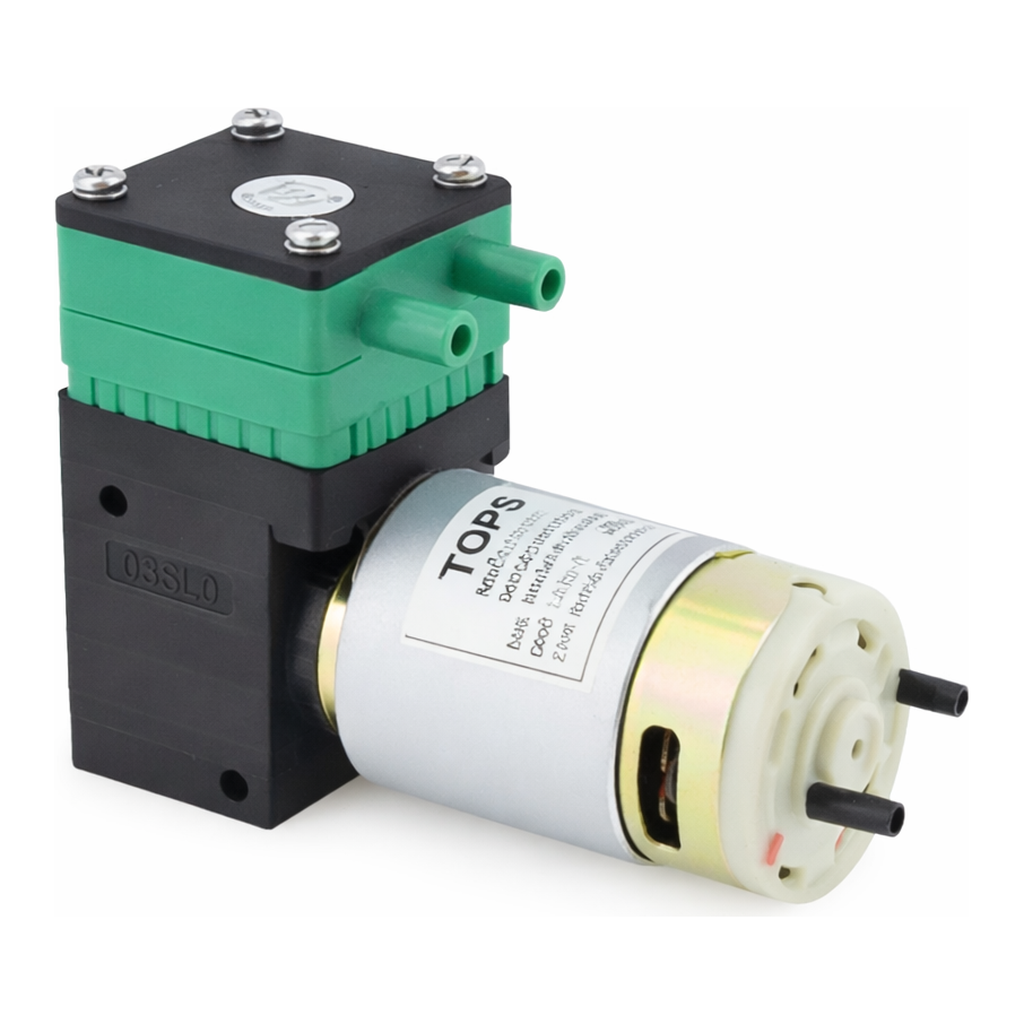

제품 이미지
