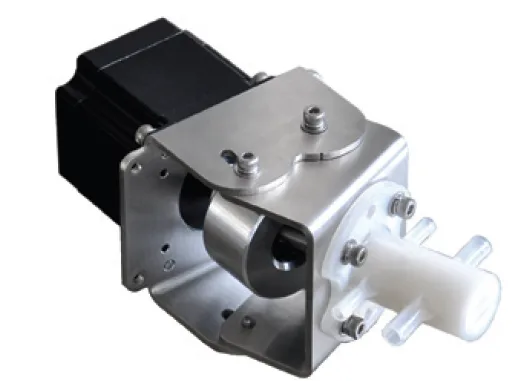

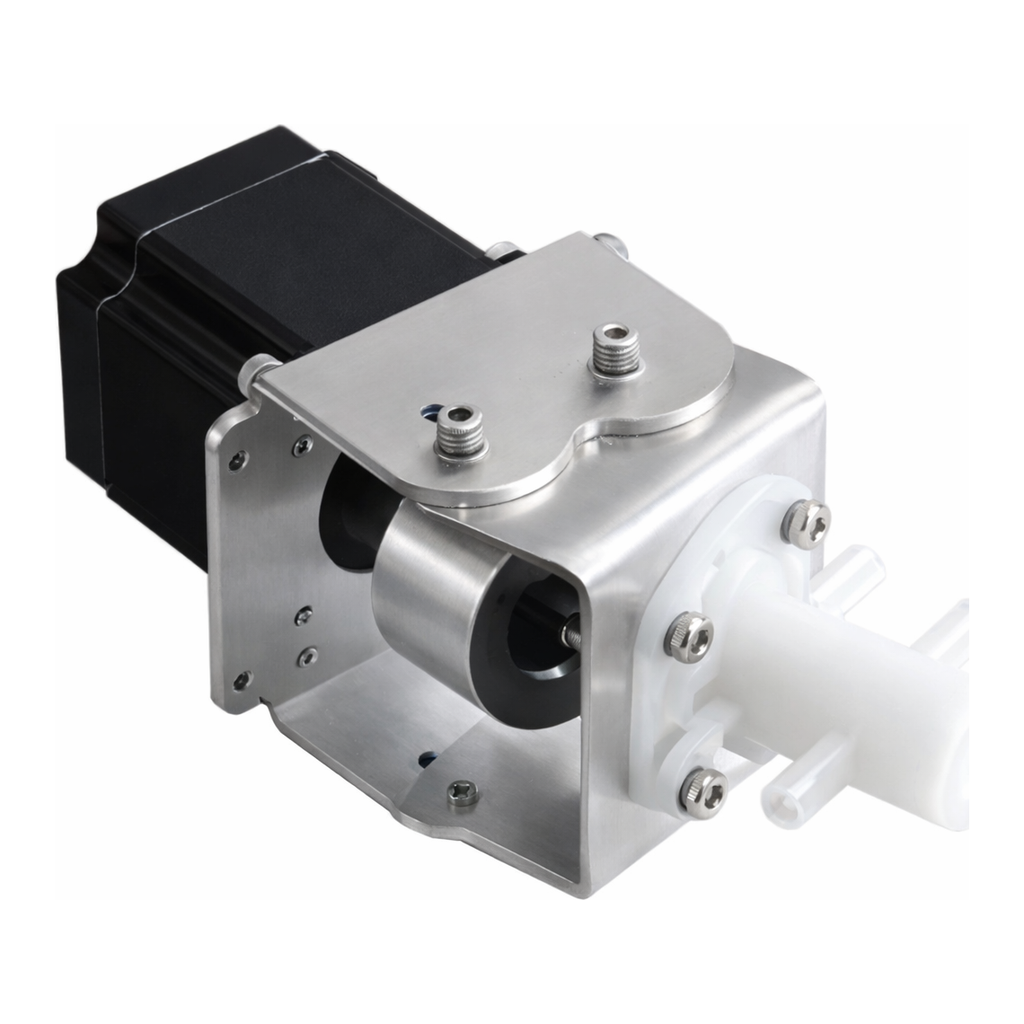

OEM-INV-10 Pump-세라믹 밸브리스 피스톤 펌프

상품 한눈에 보기

세라믹 재질의 밸브리스 피스톤 펌프로 높은 내화학성과 정밀한 유량 제어 가능 최대 0.7 MPa 압력, 0.7 mL/rev 토출량, 0–600 rpm 속도 지원 Al₂O₃ 및 PTFE 재질의 내식성 접액부 구성 화장품, 생물시약, 충진기, 실험장비 등에 적합 ±0.5%의 높은 충진 정밀도 제공

브랜드: Leadfluid
카테고리: Piston Pumps

#Leadfluid #Piston Pumps #Pumps

Leadfluid · OEM-INV-10 Pump-세라믹 밸브리스 피스톤 펌프

OEM-INV-10 Pump

Ceramic Valveless Piston Pump
세라믹 밸브리스 피스톤 펌프

제품 설명 (KEY FEATURES)

Flowrates: ~420 mL/min
Pressure: 0.7 MPa (7.0 bar)
Revolution: 0.7 mL/rev
Plunger Dia.: 10 mm
Speed: 0–600 rpm
접액부: Ceramic (Al₂O₃), Housing (PTFE)

FEATURES

Flowrates: ~420 mL/min
Pressure: 0.7 MPa (7.0 bar)
Revolution: 0.7 mL/rev
Plunger Dia.: 10 mm
Placement Angle: 20°
Speed: 0–600 rpm

SPECIFICATIONS

항목	내용
모델 Model	INV-10
Plunger Diameter	10 mm
재질 Material	Plunger, Pump chamber sleeve (Alumina 99.7%); Pump body (PTFE)
Discharge Volume per Revolution	0.7 mL/rev
Speed	0–600 RPM
Placement Angle	20°
Filling Accuracy	±0.5%
Maximum Throughput Pressure	0.7 MPa

재질 및 구조 정보

재질 선택:

SiC, Al₂O₃, ZrO₂ 등 다양한 세라믹 소재 선택 가능
미크론 단위 가공 정밀도로 정확한 토출량 보장

구조 부품 (주석 내용):

펌프헤드 잠금 나사
어깨 씰(Shoulder Seal)
세정액 분사용 씰링 링
액체 분사용 씰링 링
펌프헤드 씰링 링 및 씰링 시트
펌프헤드 본체

펌프헤드 각도 조절:

20°일 때 최대 유량 토출
0°일 때 유량 없음

펌프 접액부 재질 비교표

모델	INV-05	INV-07	INV-10	INV-15	INV-20
플런저	ZrO₂	Al₂O₃	SiC	SUS304
실린더		Al₂O₃	SiC		PTFE
펌프헤드				SUS304
펌프헤드 씰링 시트					PTFE
펌프헤드 씰링 링	PTFE	NBR, 실리콘, FKM
액체 분사 및 세정 노즐	PTFE	Al₂O₃, POM, PTFE, PP, SUS316
액체 분사 씰링 링	NBR, 실리콘, FKM
어깨 씰	PTFE
