OEM-INV-15/22 Pump-세라믹 밸브리스 피스톤 펌프

OEM-INV-15/22 Pump

Ceramic Valveless Piston Pump

세라믹 밸브리스 피스톤 펌프로, 정밀한 유량 제어와 내식성이 우수한 제품입니다.

---

제품 설명 (Key Features)

• 유량(Flowrate): 최대 약 3600 mL/min
• 압력(Pressure): 0.5 MPa (5.0 bar)
• 회전당 토출량(Revolution): 2.9 / 6.0 mL/rev
• 피스톤 직경(Plunger Dia.): 15 mm, 21.5 mm
• 속도(Speed): 0–600 rpm
• 접액부 재질: Ceramic (Al₂O₃), Housing (PTFE)

---

주요 특징 (Features)

• 유량: ~3600 mL/min
• 압력: 0.5 MPa (5.0 bar)
• 회전당 토출량: 2.9 / 6.0 mL/rev
• 피스톤 직경: 15 / 21.5 mm
• 설치 각도(Placement Angle): 20°
• 속도 범위: 0–600 rpm

---

사양 (Specifications)

항목	INV-15	INV-22
Plunger diameter	15 mm	21.5 mm
Material	Plunger, pump chamber sleeve (Al₂O₃ 99.7%); spout (PTFE)	Plunger pump chamber sleeve (Al₂O₃ 99.7%); spout (PTFE)
Discharge volume per revolution	2.9 mL/rev	6 mL/rev
Speed	0–600 RPM
Placement angle	20°
Filling accuracy	±0.5%
Maximum throughput pressure	0.5 MPa
Maximum suction height	4 m (측정 매질: 물)
Weight	3.5 kg	3.8 kg

---

재질 정보 (Material Information)

• SiC, Al₂O₃, ZrO₂ 등 다양한 재질 선택 가능
• 미크론 수준의 정밀 가공으로 일정한 토출량 보장
• 펌프 헤드 각도 0°에서는 무토출, 20°에서 최대 유량 토출

펌프 주요 부품 구조

• 펌프 헤드 잠금 나사
• 어깨 씰(Shoulder Seal)
• 세정액 분사 씰링 링
• 액체 분사 씰링 링
• 펌프 헤드 씰링 링
• 씰링 시트
• 펌프 헤드

펌프 각도 및 유량 관계

• 펌프 헤드 각도 표시 눈금 존재
• 20°에서 최대 유량 토출
• 0°에서는 액체 토출 없음

---

펌프 접액부 재질표

모델	INV-05	INV-07	INV-10	INV-15	INV-20
Plunger	ZrO₂	Al₂O₃	SiC	SUS304
Cylinder		Al₂O₃	SiC		PTFE
Pump Head				SUS304	PTFE
Pump Head Seal Seat		NBR, Silicone, FKM
Pump Head Seal Ring		Al₂O₃, POM, PTFE, PP, SUS316
Liquid Injection & Cleaning Nozzle	PTFE
Liquid Injection Seal Ring	NBR, Silicone, FKM
Shoulder Seal	PTFE

---

부품 재질 요약

• 세정액 분사 노즐: Stainless Steel, PP, PTFE, POM, Stainless Steel (cone type)

---

응용 분야 (Applications)

• 실험실 장비(Laboratory Equipment)
• 화장품(Cosmetics)
• 주입 시스템(Injection)
• 생물시약(Biological Reagents)
• 향료(Fragrances)
• 충진기(Filling Machine)

---

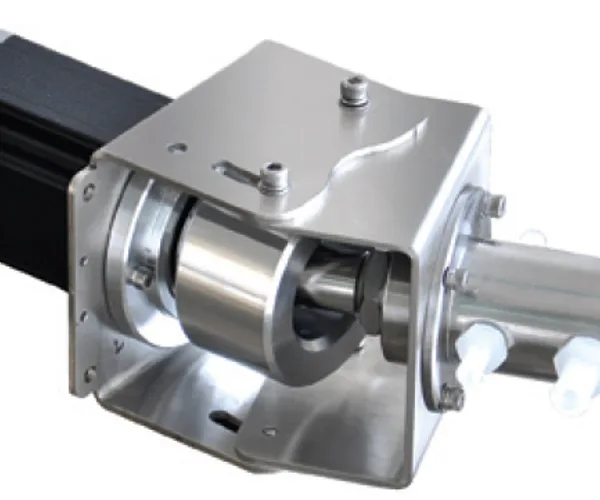

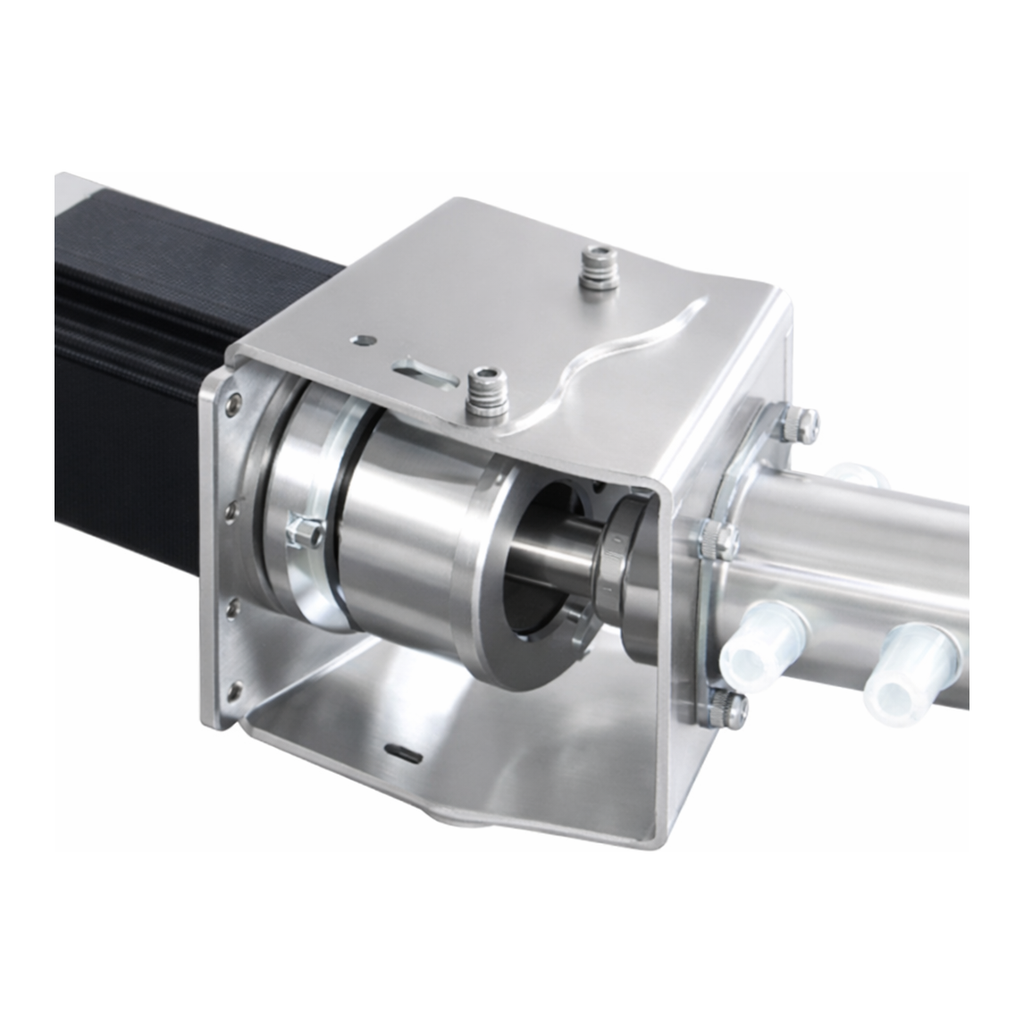

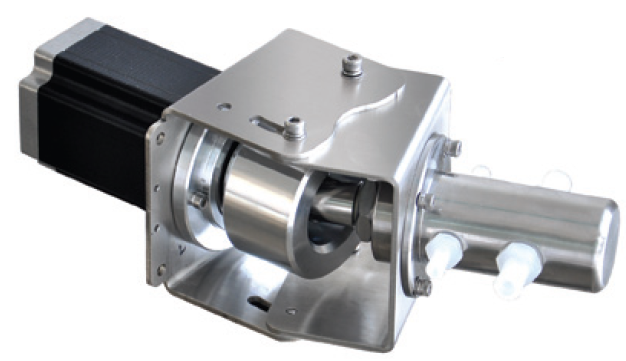

제품 이미지
