INV-15/22-4/5 Pump-세라믹 밸브리스 피스톤 펌프

INV-15/22-4/5 Pump

Ceramic Valveless Piston Pump

---

제품 설명 (Key Features)

• 유량(Flowrate): 최대 약 3600 mL/min
• 압력(Pressure): 0.5 MPa (5.0 bar)
• 회전당 토출량(Revolution): 2.9 mL/rev, 6.0 mL/rev
• 속도(Speed): 0–600 rpm
• 접액부 재질: Ceramic (Al₂O₃), Housing (PTFE)

---

주요 특징 (Features)

• 유량: 최대 약 3600 mL/min
• 압력: 0.5 MPa (5.0 bar)
• 회전당 토출량: 2.9 mL/rev, 6.0 mL/rev
• 접액부: Ceramic(Al₂O₃), Housing(PTFE)
• 설치 각도: 20° (20° 이내에서 조절 가능)
• 속도: 0–600 rpm
• 긴 수명, 내화학성, 누액 방지 구조

---

사양 (Specifications)

항목	INV-15-4 / INV-15-5	INV-22-4 / INV-22-5
재질(Material)	펌프 챔버 슬리브(Al₂O₃ 99.7%), 노즐(PTFE)	펌프 챔버 슬리브(Al₂O₃ 99.7%), 노즐(PTFE)
회전당 토출량(Discharge Volume)	2.9 mL/rev	6 mL/rev
속도(Speed)	0–600 rpm	0–600 rpm
설치 각도(Placement Angle)	20°	20°
충전 정밀도(Filling Accuracy)	±0.5%	±0.5%
최대 토출 압력(Max Pressure)	0.5 MPa	0.5 MPa
최대 흡입 높이(Max Suction Height)	4 m (물 기준)	4 m (물 기준)
4헤드 최대 토출량	1740 mL/min × 4	3600 mL/min × 4
5헤드 최대 토출량	1740 mL/min × 5	3600 mL/min × 5
본체 크기(Host Size)	93×41×23 cm / 109×41×23 cm	동일
본체 중량(Host Weight)	26.5 kg / 32 kg	30.5 kg / 37 kg
전원(Power Supply)	220V 50/60Hz 350W	220V 50/60Hz 350W

---

재질 구성 (Material Composition)

• 세라믹 재질: Al₂O₃, SiC, ZrO₂ 선택 가능
• 마이크로미터 단위 가공으로 정밀한 토출량 보장
• 주요 부품:
  • 펌프 헤드 잠금 나사
  • 씰링 링 및 노즐 씰
  • 펌프 헤드 및 씰링 시트
• 부품 재질: PP, PTFE, POM, 스테인리스(SUS304, SUS316)

---

펌프 헤드 각도 및 유량 관계

• 펌프 헤드 각도 20°에서 최대 유량 토출
• 0°일 때는 액체 토출 없음
• 각도 표시 눈금으로 조절 가능

---

부품별 재질 표

부품	INV-05	INV-07	INV-10	INV-15	INV-20
플런저	ZrO₂	Al₂O₃	SiC	SUS304	—
실린더	Al₂O₃	SiC	—	—	PTFE
펌프 헤드	PTFE	—	—	SUS304	PTFE
펌프 헤드 씰링 시트	NBR, 실리콘, FKM	—	—	—	—
펌프 헤드 씰링 링	Al₂O₃, POM, PTFE, PP, SUS316
노즐 및 세정 노즐	PTFE	—	—	—	—
노즐 씰링 링	NBR, 실리콘, FKM
숄더 씰	PTFE

---

응용 분야 (Applications)

• 실험실 장비
• 화장품 충전
• 시약 주입
• 바이오 및 제약용 정량 주입
• 향료 및 액상 충전 장비

---

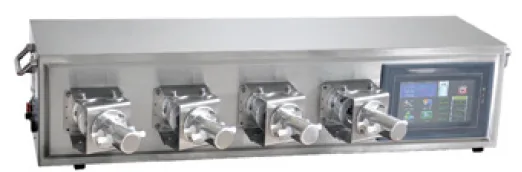

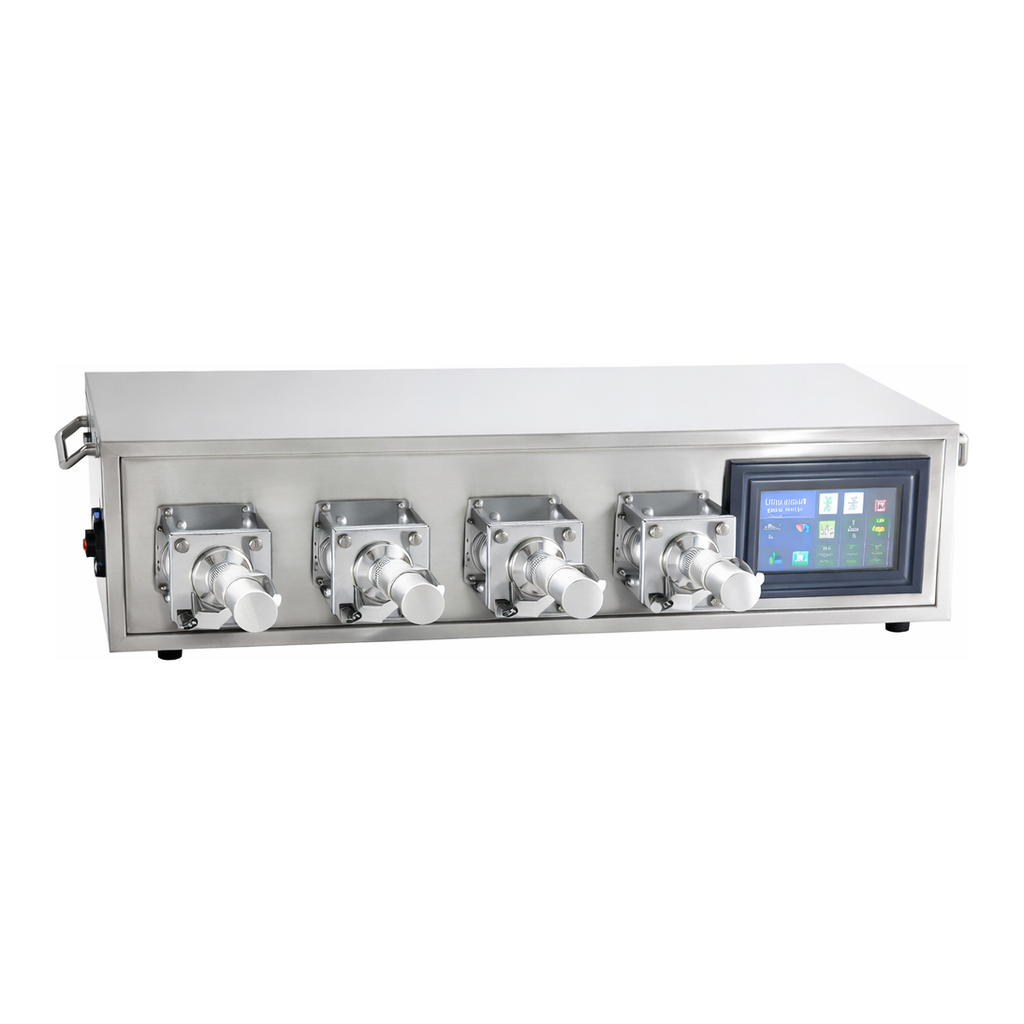

제품 이미지
