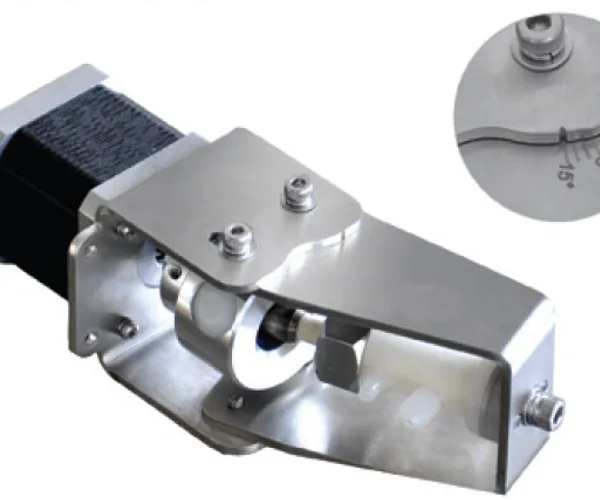

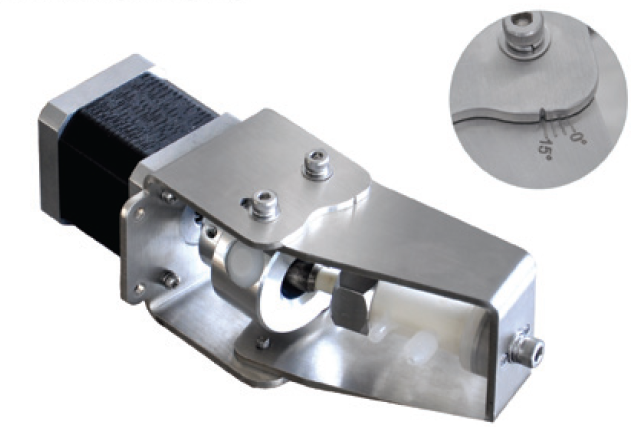

1 / 2OEM-INV-05/07 Pump-세라믹 밸브리스 피스톤 펌프
상품 한눈에 보기
세라믹 밸브리스 피스톤 펌프로 최대 0.7 MPa 압력과 200 mL/min 유량 제공. 정밀한 토출량과 ±0.5% 충진 정밀도. 내화학성 우수하며 누수 없는 구조. 실험실, 화장품, 생물시약, 충진 장비에 적합.
- 브랜드
- Leadfluid
- 카테고리
- Piston Pumps
Leadfluid · OEM-INV-05/07 Pump-세라믹 밸브리스 피스톤 펌프
OEM-INV-05/07 Pump
Ceramic Valveless Piston Pump
세라믹 재질의 밸브리스 피스톤 펌프로 높은 내화학성, 정밀한 토출량, 긴 수명을 제공합니다.
제품 설명 (Key Features)
- 유량(Flowrate): 최대 200 mL/min
- 압력(Pressure): 0.7 MPa (7.0 bar)
- 회전당 토출량(Revolution): 0.17 mL/rev (INV-05), 0.3 mL/rev (INV-07)
- 플런저 직경(Plunger Dia.): 5 mm, 7 mm
- 속도(Speed): 0–600 rpm
- 접액부 재질: Ceramic (Al₂O₃), Housing (PTFE)
- 설치 각도(Placement Angle): 15°
- 긴 수명, 내화학성, 누수 없는 구조
상세 사양 (Specifications)
| 항목 | INV-05 | INV-07 |
|---|---|---|
| 플런저 직경 (Plunger diameter) | 5 mm | 7 mm |
| 재질 (Material) | 플런저, 펌프 챔버 슬리브: 알루미나(99.7%) 펌프 본체: PTFE |
플런저, 펌프 챔버 슬리브: 알루미나(99.7%) 펌프 본체: PTFE |
| 회전당 토출량 (Discharge volume per revolution) | 0.17 mL/rev | 0.3 mL/rev |
| 속도 (Speed) | 0–600 RPM | |
| 설치 각도 (Placement angle) | 15° | |
| 충진 정밀도 (Filling accuracy) | ±0.5% | |
| 최대 토출 압력 (Maximum throughput pressure) | 0.7 MPa | |
| 최대 흡입 높이 (Maximum suction height) | 4 m (물 기준) | |
| 중량 (Weight) | 0.8 kg |
부품 및 재질 정보
재질 선택
- SiC, Al₂O₃, ZrO₂ 등 다양한 세라믹 재질 선택 가능
- 미크론 단위 정밀 가공으로 정밀한 토출량 보장
주요 부품 명칭
- 泵头锁紧螺丝 (펌프헤드 잠금 나사)
- 肩 封 (숄더 씰)
- 清洗液喷密封圈 (세정액 분사 씰링 링)
- 液喷密封圈 (액 분사 씰링 링)
- 泵头密封圈 (펌프헤드 씰링 링)
- 密封座 (씰 시트)
- 泵头 (펌프헤드)
펌프 헤드 재질 구성
| 부품 | INV-05 | INV-07 | INV-10 | INV-15 | INV-20 |
|---|---|---|---|---|---|
| 플런저 | ZrO₂ | Al₂O₃ | SiC | ||
| 실린더 | Al₂O₃ | SiC | SUS304 | ||
| 펌프 헤드 | PTFE | ||||
| 펌프헤드 씰 시트 | NBR, 실리콘, FKM | ||||
| 펌프헤드 씰링 링 | Al₂O₃, POM, PTFE, PP, SUS316 | ||||
| 액 분사 및 세정 노즐 | PTFE | ||||
| 액 분사 씰링 링 | NBR, 실리콘, FKM | ||||
| 숄더 씰 | PTFE |

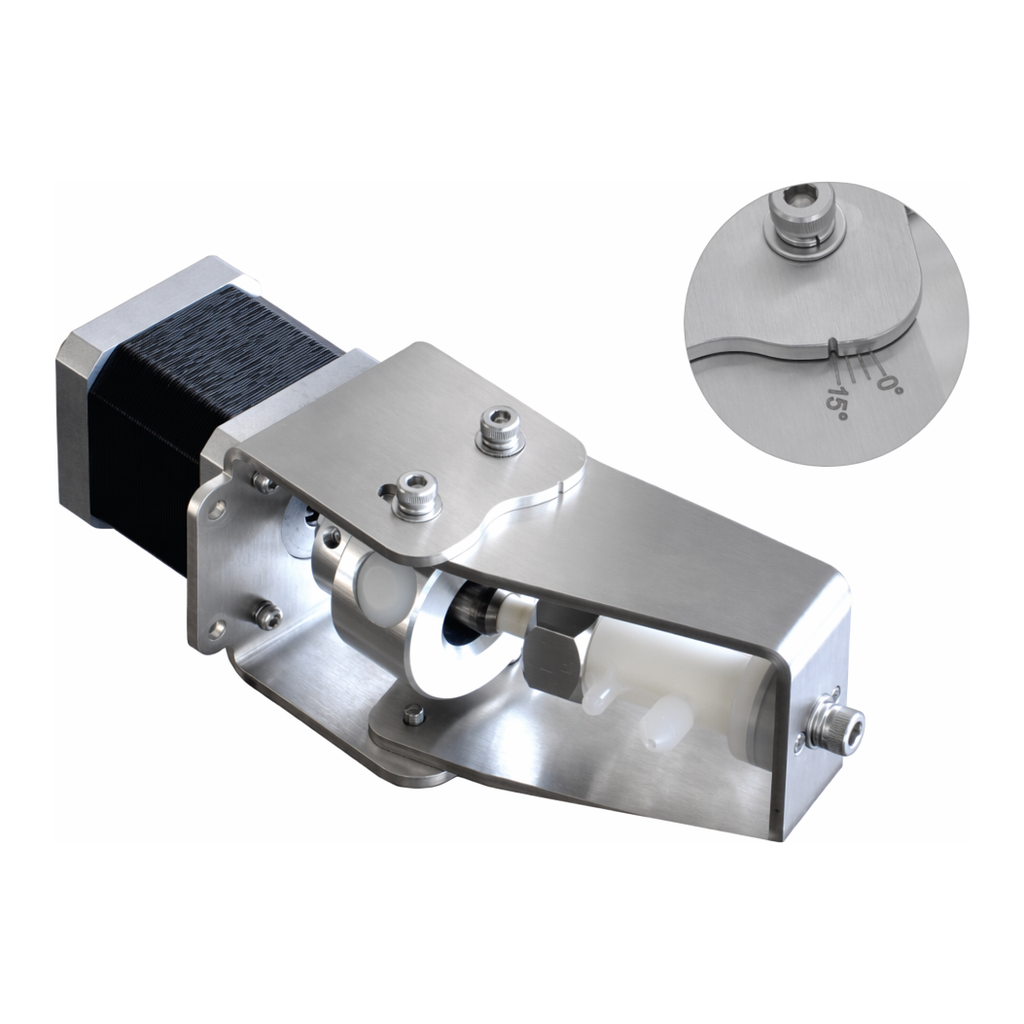

각도 표시
- 0°: 액체 토출 없음
- 15°: 최대 유량 토출
- 펌프 헤드 설치 각도 표시 눈금 포함
응용 분야 (Applications)
- 실험실 장비 (Laboratory Equipment)
- 화장품 (Cosmetics)
- 주입 시스템 (Injection)
- 생물학적 시약 (Biological Reagents)
- 향료 (Fragrances)
- 충진 기계 (Filling Machine)
