MDF-U54V VIP ULT Freezers (-86°C)

MDF-U54V VIP ULT Freezers (-86°C)

Extra-Large Capacity, Space Saving Ultra-Low Freezer with Improved Energy Consumption

Evolutionary Design

• PHCbi V.I.P. Series -86˚C 초저온 냉동고는 특허받은 진공 단열 패널(VIP) 구조를 적용하여 벽 두께를 14cm에서 7cm로 줄였으며, 기존 단열 방식 대비 약 30% 더 넓은 저장 용량을 제공합니다.
• 새롭게 개발된 냉각 회로는 고단 압축기의 ON-OFF 주기를 제어하여 에너지 효율을 약 10% 향상시켰고(MDF-U54V), 이전 모델(MDF-U55V) 대비 약 30%의 에너지 절감을 실현했습니다.
  * JIS 규격 측정 기준 데이터 기반
  ** 측정 조건: 23˚C, 230V 50Hz, 무부하 상태

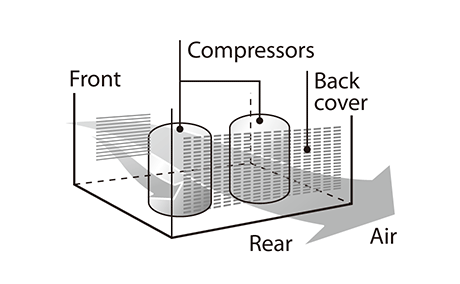

• 후면 통풍 커버와 공기역학적으로 설계된 냉각 부품 구조는 공기 흐름을 최적화하여 냉동기의 부하를 줄이고 내구성을 향상시킵니다.
• 두 개의 독립된 단열 내도어는 냉기 누출을 방지합니다.

이미지 내 텍스트 (전면 구조 설명):

Front
Compressors
Back cover
Rear
Air

Reliability

• 상태 알림(Condition Monitor) 시스템이 주변 및 내부 상태를 지속적으로 모니터링하여 이상 발생 전 사전 경고를 제공합니다.

Accessibility

• 비크 스타일 내도어 래치가 문을 단단히 밀폐하고 개폐를 부드럽게 합니다.
• 응축기 필터는 전면 하단 우측에 위치하여 손쉽게 분리 및 청소가 가능합니다.

Safety

• 전원 장애 또는 비정상 온도 상승 시 경보등 및 부저로 즉각적인 경고 제공
• 설정 온도에서 ±5˚C~±20˚C 벗어날 경우 시각 및 청각 경보 발생 (조정 가능)
• 알람 링백 기능으로 경보 해제 후에도 이상 상태 지속 시 부저 재작동
• 마이크로프로세서 제어 필터 막힘 점검 기능 내장 (MDF-U54V, MDF-U55V)
• 견고한 외도어 래치는 자물쇠 사용 가능하여 시료 보안을 강화
• 디지털 디스플레이 제어 패널로 간편한 조작 가능

Features Summary

• VIP 기술로 최대 용량 확보
• 상태 모니터링 알림 기능으로 안전한 운용
• 강화된 보안 기능
• 에너지 절감 설계

---

Specifications

항목	내용
External Dimensions (W × D × H)	770 × 870 × 1990 mm
Internal Dimensions (W × D × H)	630 × 600 × 1380 mm
Volume	519 L
Net Weight	약 296 kg
Capacity (Aluminium Racks, 2” Boxes)	352
Capacity (Stainless Steel Racks, 2” Boxes)	16
Cooling Performance	-86°C
Temperature Setting Range	-50 ~ -90°C
Temperature Control Range	-50 ~ -86°C
Controller	Microprocessor, non-volatile memory
Display	LED
Temperature Sensor	Pt-1000
Refrigeration System	Cascade
Compressors	1100W (high stage) / 1100W (low stage)
Refrigerant	HFC
Insulation Material	PUF / VIP Plus
Exterior Material	Painted steel
Interior Material	Painted steel
Outer Doors	1
Outer Door Lock	Yes
Inner Doors	2 (insulated)
Shelves	3 (adjustable)
Max. Load per Shelf	50 kg
Access Ports	3 (Back, Bottom ×2)
Access Port Diameter	17 mm
Casters	4
Power Failure Alarm	Visual, Buzzer, Remote
High Temp Alarm	Visual, Buzzer, Remote
Low Temp Alarm	Visual, Buzzer, Remote
Filter Alarm	Visual, Buzzer
Door Open Alarm	Visual, Buzzer
Power Supply	Local
Frequency	Local
Noise Level	51 dB(A)

*냉각 성능은 30°C 무부하 조건에서 중심부 온도 기준이며, 장기 안정 운용을 위해 설정 온도는 최소 -81°C 이상을 권장합니다.
*제품 외형 및 사양은 예고 없이 변경될 수 있습니다.

---

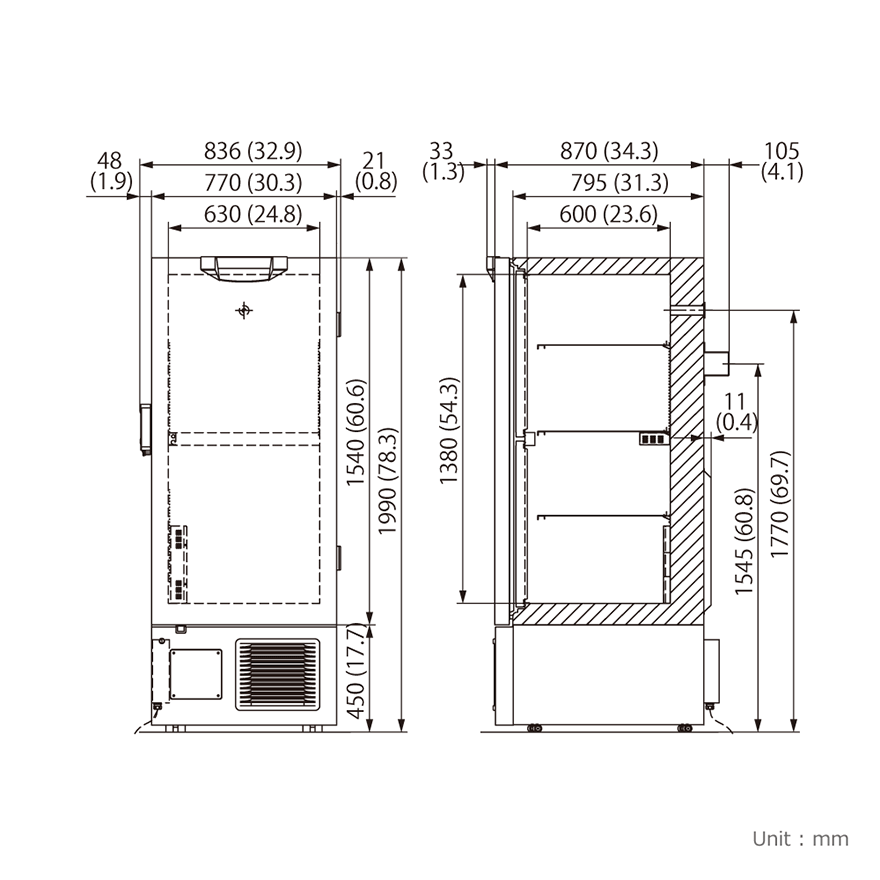

Dimensions

도면 내 텍스트 (단위: mm, 괄호 안은 inch)

정면도

48 (1.9)
836 (32.9)
770 (30.3)
630 (24.8)
21 (0.8)
1540 (60.6)
1990 (78.3)
450 (17.7)

측면도

33 (1.3)
870 (34.3)
795 (31.3)
600 (23.6)
105 (4.1)
11 (0.4)
1380 (54.3)
1545 (60.8)
1770 (69.7)

하단 표기

Unit : mm

---

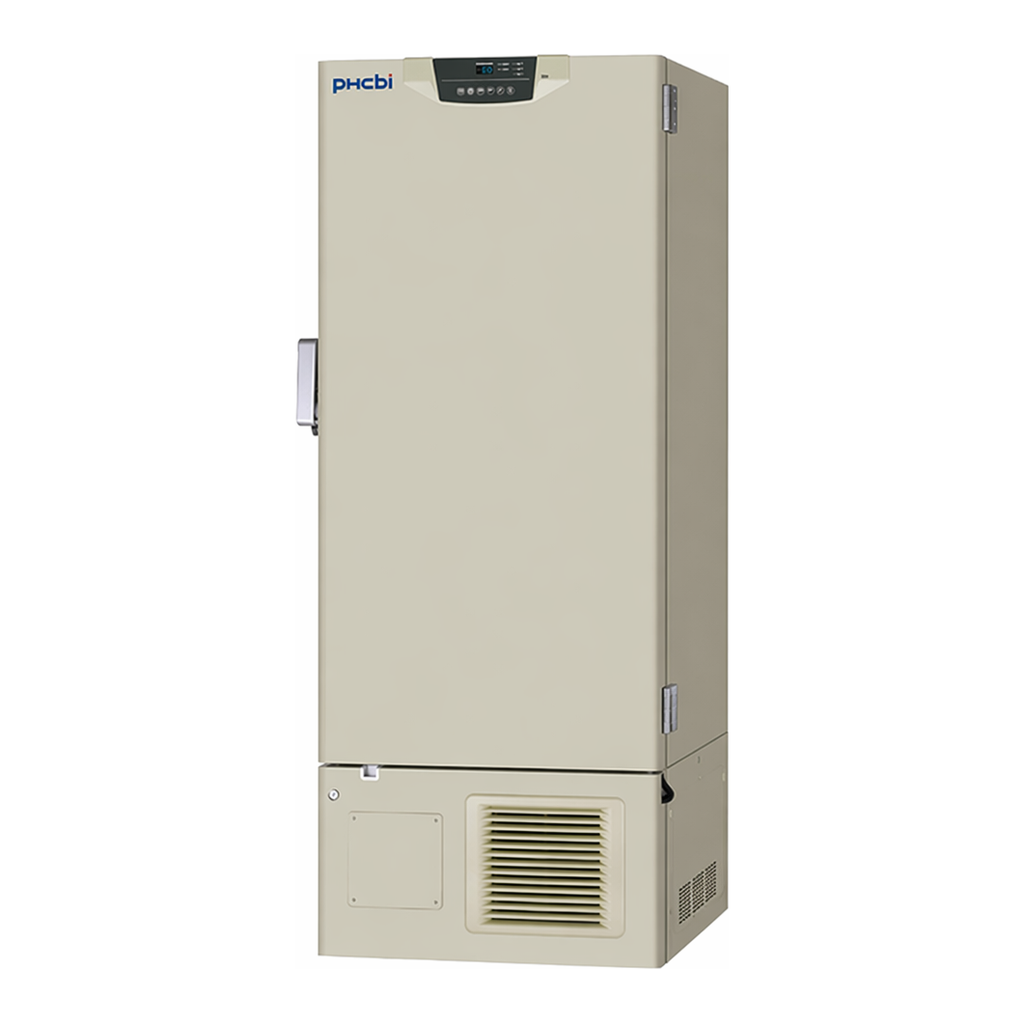

제품 이미지
