튜브 엘레멘트용 프로세스 펌프

Overview

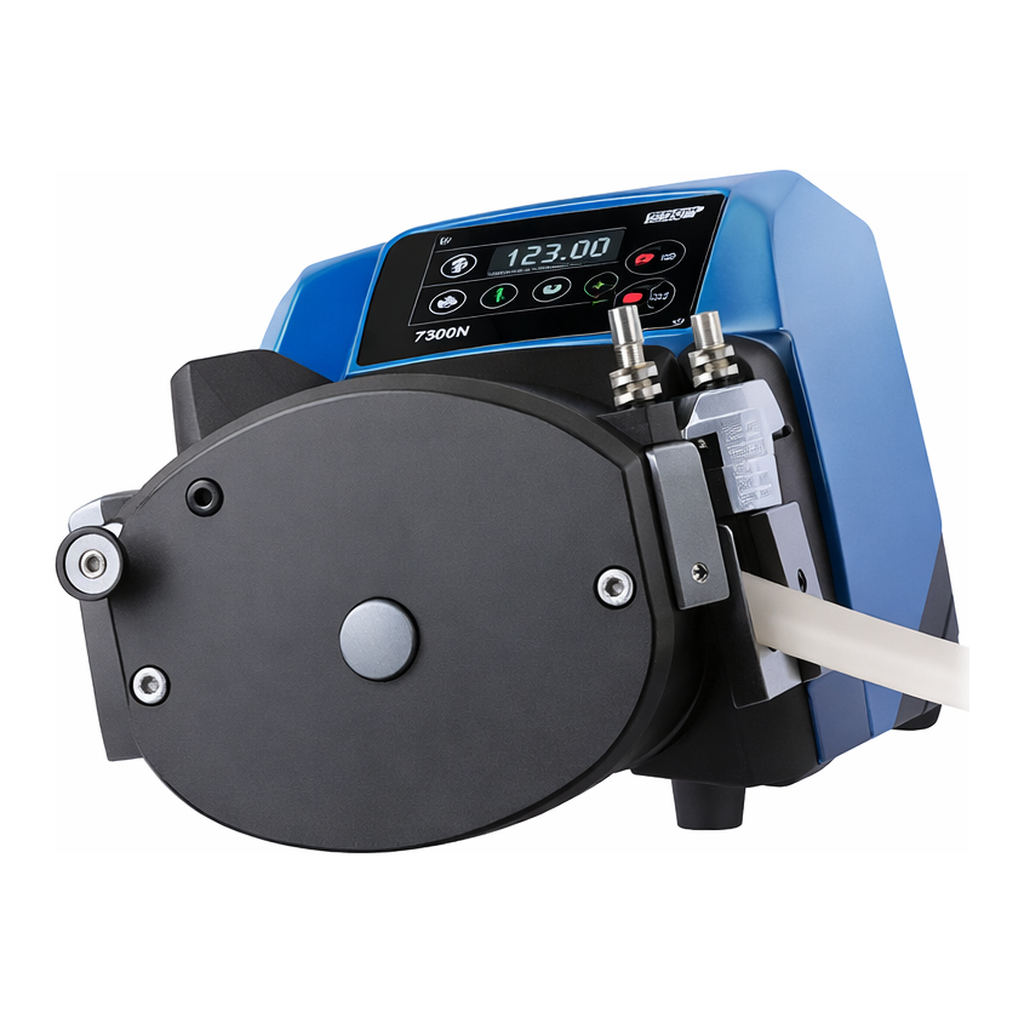

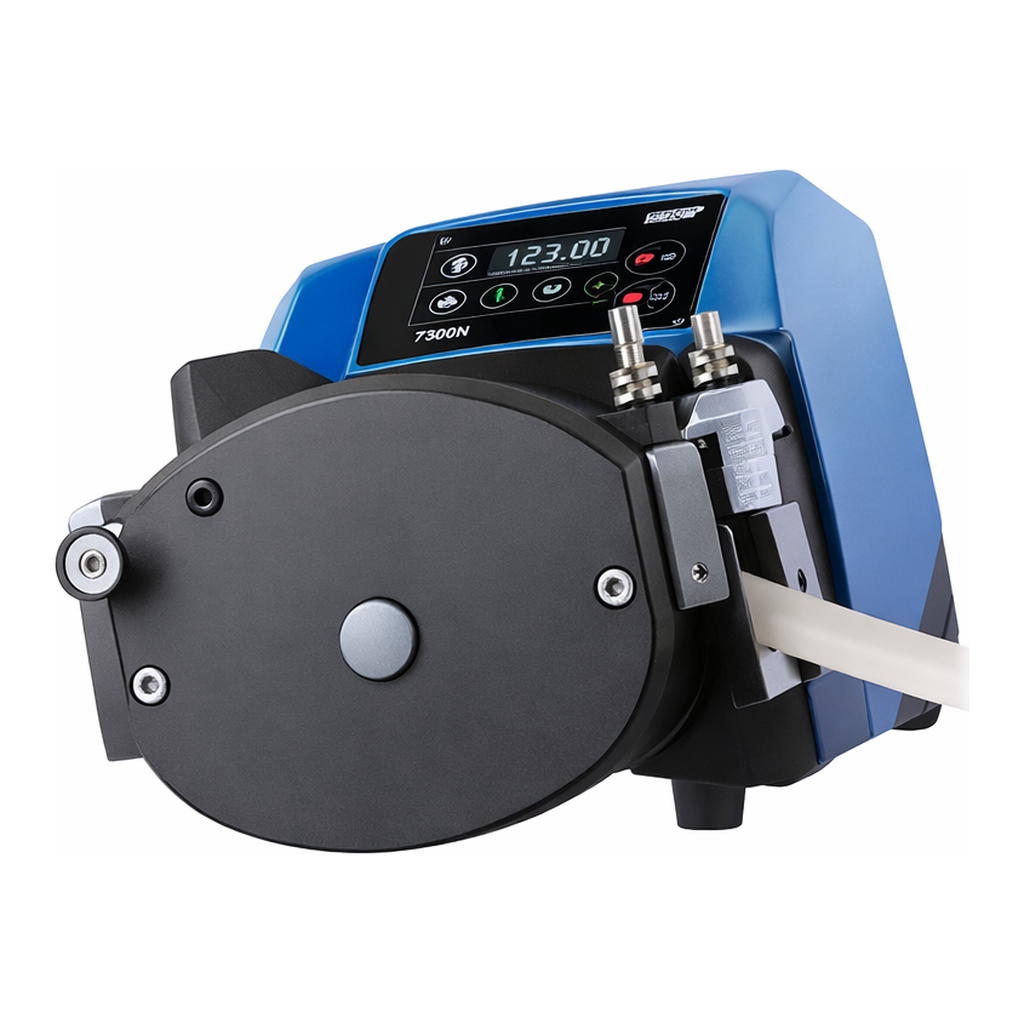

로드슈어 튜브 엘레멘트 펌프헤드가 장착된 730SN, 730UN, 730DuN 및 730BpN 연동식 프로세스 펌프

• 730 시리즈의 연동식 펌프는 4종류의 드라이브 옵션, 컬러 디스플레이 및 직관적인 메뉴 구조로 인해, 시각적 상태 표시와 최소한의 키 조작을 가능하게 합니다
• 로드슈어 튜브 엘레멘트를 사용하여 최고 2 bar (30 psi) 압력에서 최대 33 liter/min (8.8 US GPM)의 유량을 얻을 수 있음
• 산업적 통합 - 수동, 원격, 아날로그 및 디지털 통신, 프로피버스
• 키패드는 3단계 보안 PIN 잠금으로 통합됨
• IP66 (NEMA 4X) 방수방진 등급의 케이스형 펌프

제어

펌프 드라이브	730SN	730UN	730DuN	730BpN
수동 제어
직관적 키패드 및 컬러 디스플레이	•	•	•	•
유량 또는 속도 표시 선택	•	•	•	•
선택된 유량 단위에 대한 완벽한 교정	•	•	•
자동 제어
구성 가능한 시작/정지, 누액 감지기 및 압력 스위치 입력신호(접점 폐쇄 또는 5V TTL 또는 24V 산업 로직)		•	•
구성 가능한 시작/정지, 누액 감지 기능 및 압력 스위치 입력 신호(110V 로직)
방향 변경 및 자동/수동 전환 입력 (접점 폐쇄 또는 5V TTL 또는 24V 산업용 로직 이용)		•	•
메모도우즈의 원격 운전(핸드/풋 스위치 또는 로직 입력 신호)		•	•
24V, 30W 릴레이를 통해 구성 가능한 네 가지 디지털 상태 출력		•	•
110V 릴레이를 통해 구성 가능한 4개의 디지털 상태 출력 신호
아날로그 속도 제어
완전하게 구성 가능한 입력 신호` 0 ~ 10V 또는 4 ~ 20mA		•	•
아날로그 출력` 0 ~ 10V, 4 ~ 20mA		•	•
키패드/아날로그 입력 신호 스케일링 (다이아프램 펌프 교체용)			•
타코 주파수 출력 신호		•	•
디지털 통신
RS485 네트워크 제어			•
필드버스 기술
프로피버스 DP V0				•
통신 속도: 9.6 kbit/s ~ 12,000 kbit/s				•
버스 속도 자동 감지				•
보안
3단계 PIN 잠금	•	•	•	•

성능

		튜브 내경 및 유량 (l/hr)
	회전수 rpm	12.7mm	15.9m	19.0mm	25.4mm
720RE	0.1-360	0.22-780	0.30-1100	0.42-1500	0.56-2000

펌프헤드

720RE 및 720REX 로드슈어 튜브 엘레멘트용 펌프헤드

• 720RE 펌프헤드는 새니터리 적용처용 PVDF 트라이 클램프 스타일 커넥터와 산업용 캠 및 그루브 커넥터의 두 가지 형태로 된 4.8mm 벽두께를 가진 로드슈어 튜브 엘레멘트가 장착됩니다. 2종류의 튜브 모두 4가지 내경 사이즈, 12.7mm, 15.9mm, 19.0mm, 25.4mm가 공급되며, 최대 2 bar (30 psi) 압력에서 최대 2,000 L/hr (8.8 GPM)의 유량을 얻을 수 있습니다
• 720REX 확장형 펌프헤드는 최대 1 bar (15 psi) 압력에서 동일한 성능을 얻을 수 있습니다.

새니터리용으로는 Pumpsil platinum-cured silicone, Bioprene 및 STA-PURE PCS 엘레멘트는 있으며, 산업용으로는 Marprene, Pumpsil 및 Neoprene 엘레멘트가 있습니다.

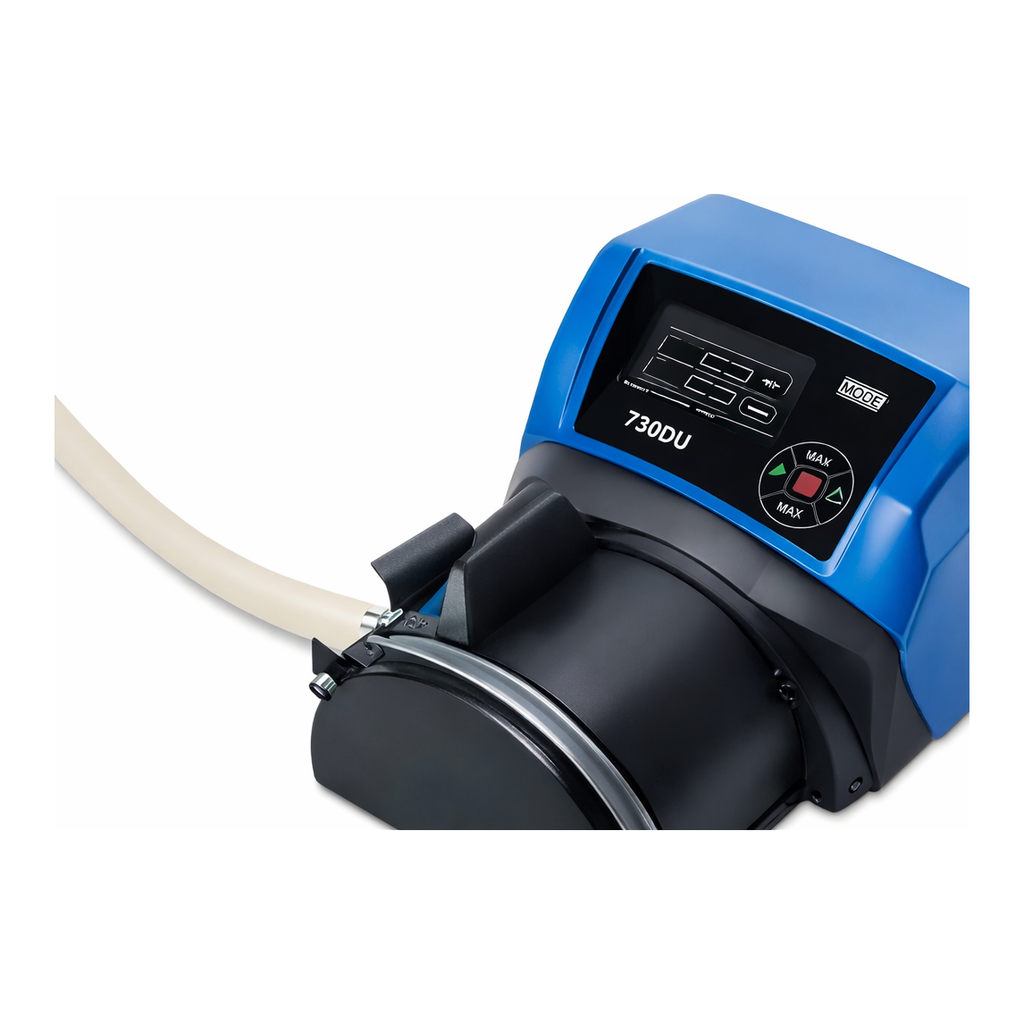

720R 및 720RX 연속식 튜빙용 펌프헤드

• 720R 펌프헤드는 공급원에서 토출부까지 이음매가 없는 흐름을 위해, 4.8mm 벽두께를 가진 연속식 튜빙이 장착됩니다. 모두 5가지 내경 사이즈, 9.6mm, 12.7mm, 15.9mm 19.0mm, 25.4mm가 공급되며, 최대 2 bar (30 psi) 압력에서 최대 2,000 L/hr (8.8 GPM) 유량을 얻을 수 있습니다

• .720RX 확장형 펌프헤드는 최대 1 bar (15 psi) 압력에서 동일한 성능을 얻을 수 있습니다.

  거의 모든 화학적 요구조건을 만족시키는 5가지 재질의 튜브를 사용할 수 있습니다.

드라이브

• 최소한의 키 조작 및 사용이 간편한 HMI로, 손실이 발행되는 에러를 줄일 수 있습니다. 3,600:1 제어 범위에서 펌프 속도에 비례한 유량을 얻을 수 있습니다. 케이스형 펌프는 IP66 (NEMA 4X)의 방수방진 등급을 가지고 있습니다.
• 730SN 모델은 플러그인 및 스위치 온 펌프로 경제적인 소유 비용을 얻을 수 있습니다. 3단계 PIN 잠금으로 프로세스 보안을 극대화 하였습니다.
• 730UN 모델은 730SN 모델의 모든 기능 외에도 구성 가능한 입력 및 출력 신호 설정이 가능합니다.
• 730DuN 모델은 구성 가능한 입력 및 출력 신호설정 외에도 RS232 및 RS485 네트워크 통신이 가능합니다.
• 730BpN 모델은 실시간 통신으로 공정을 안전하고 유연성 있게 제어할 수 있으며, 버스 속도는 9.6 kbit/s ~ 12,000 kbit/s 입니다.

데이터시트 다운로드

730SN, 730UN 730DuN, 730BpN,730US 및 730DuS

매뉴얼 다운로드

프로피버스

2지점간 방식(point-to-point)의 배선연결이 아닌, 간단한 9핀의 프로피버스 D-커넥터 연결이며, 다음과 같은 기능이 있습니다.

• 제어 및 상태 피드백을 위한 양방향 통신
• 펌프가 최대 프로피버스 버스 속도에서 통신함
• 추가 게이트웨이 또는 I/O 변환기 필요 없음
• 예방정비가 가능함

Profibus GSD 제어 파일
