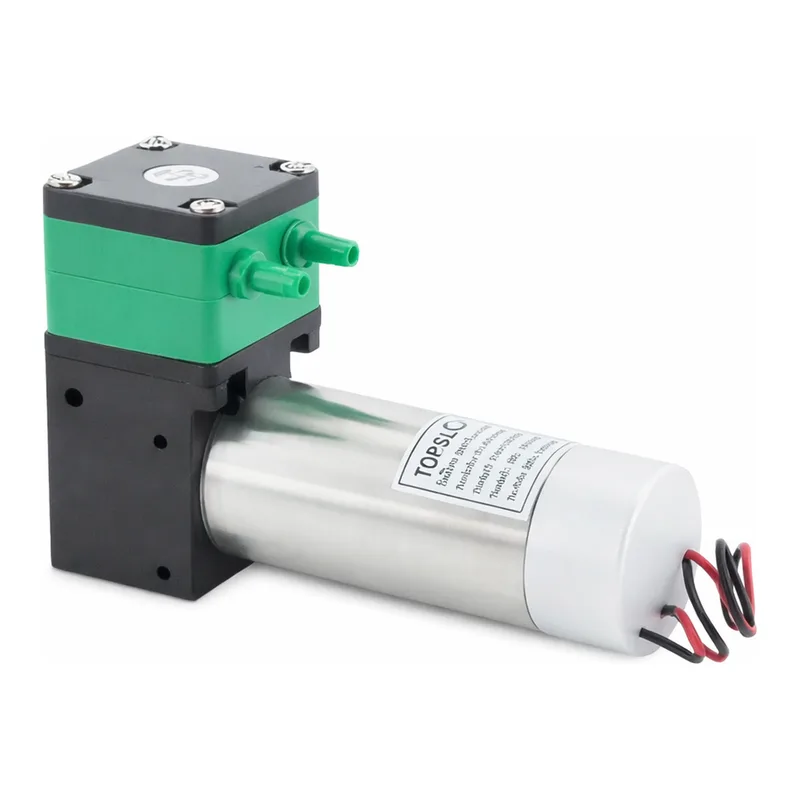

TF30D_C Diaphragm Pump-소형 다이아프램 액체펌프
상품 한눈에 보기
소형 다이아프램 액체펌프로 물과 기체 모두 이송 가능 최대 유량 0.8L/min(물), 5.0L/min(기체)로 안정적인 성능 제공 자가흡입(Self-priming) 기능 및 저진동 설계 다양한 전압(6V/12V/24V) 지원으로 폭넓은 응용 가능 산업, 의료, 분석, 환경 장비 등 다양한 분야에 적합
브랜드: Leadfluid
✨AI 추천 연관 상품
AI가 분석한 이 상품과 연관된 추천 상품들을 확인해보세요
연관 상품을 찾고 있습니다...
TF30D_C Diaphragm Pump
소형 다이아프램 액체펌프 (TF30D-C Diaphragm Liquid Pump)
제품 설명 (Key Features)
- Max Flowrate: water 0.8 L/min, gas 5.0 L/min
- Water lift: ≥10M, Max vacuum: -55 KPa
- Self-priming, 우수한 압력 성능
- 진동이 적은 안정적 구동
이미지 라벨 정보 (추출 텍스트)
| 항목 | 내용 |
|---|---|
| 브랜드 | TOPSFLO |
| 모델명 | TS4002A |
| 전압 | DC 12V |
구조 설명 (이미지 2 라벨)
- Cylinder head: 실린더 상단부
- Piston: 중앙의 피스톤 부분
- Cylinder wall: 피스톤을 둘러싼 실린더 벽
- Crankcase: 하단부 크랭크케이스
Specifications
| No. | 항목 | 내용 |
|---|---|---|
| 1 | Motor Type | Brush DC motor |
| 2 | Max flow rate | water: 0.8 L/min, gas: 5 L/min |
| 3 | Water lift | ≥10M, Max vacuum: 55 KPa |
| 4 | Voltage | 6V / 12V / 24V |
| 5 | Ideal Life Time | 3000 Hours |
| 6 | Functions | Dry-running 가능, Self-priming |
| 7 | Pump Theory | Diaphragm pump |
| 8 | Ambient Temperature | 5~70°C (41~158°F) |
| 9 | Use Place | Indoor |
| 10 | Media | 대부분의 액체 및 기체 |
| 11 | Noise (1M) | 50 dB / Max |
| 12 | Working Mode | Continuous or Intermittent |
| 13 | Inlet | OD 4.2 mm / ID 3.6 mm |
| 14 | Outlet | OD 4.2 mm / ID 3.6 mm |
| 15 | Hose suggestion | ID 4.0 mm |
| 16 | Dimension | 80 × 31 × 58 mm |
| 17 | Weight | 220 g |
| 18 | Materials | Pump head: Nylon, Membrane: EPDM/PTFE, Valve: EPDM/FPM |
Parameter
| Model | Liquid Pump | Vacuum Pump | Rated Voltage (Vdc) | No-load Current (A) | Max Head (M) | Max Vacuum (KPa) | Max Flow (L/min) |
|---|---|---|---|---|---|---|---|
| TF30D-C | TF30D-C12-W101 | TF30D-C12-V5505 | 6 / 12 / 24 | 0.4 / 0.24 / 0.15 | ≥10 | -55 | water: 0.8 / gas: 5 |
Model Code for Easy Ordering
모델 코드는 주문번호와 동일하며 다음과 같이 구성됩니다.
TF30D - A12 - W101
| |
| └── Motor Type
└────────── Model Series예시 코드: V5505
W: Water head ≥10M 1L
V: Vacuum 55 KPa 5L
Motor 종류 및 수명
- A Motor: 프리미엄 브러시 DC 모터, 수명 3,000시간
- B Motor: 일반 브러시형, 수명 1,500시간
- C/D Motor: 코어리스 브러시리스, 수명 15,000시간
- H Motor: 브러시리스, 수명 10,000시간
Applications
- 산업용 진공 응용
- 휴대형 분석 장비
- 의료 진단 장비
- 환경/수질 처리
- 식품 및 독성학 관련 장비
- 실험실
- 세정 산업
- 인쇄 장비
- 벽난로 관련 장치
