TF30 series_Ink Diaphragm Pump-소형 다이아프램 액체펌프(잉크젯 프린터용)

TF30 Series Ink Diaphragm Pump

소형 다이아프램 액체펌프 (잉크젯 프린터용)

---

제품 개요

TF30 Series Inkjet Diaphragm Liquid Pump는 잉크젯 프린터용으로 설계된 소형 액체펌프입니다.
우수한 내화학성 재질을 사용하여 다양한 종류의 잉크에 대응할 수 있으며, 자흡식(Self-priming) 기능을 통해 안정적인 펌핑 성능을 제공합니다.

라벨 텍스트: TOPSFLO

---

주요 특징 (KEY FEATURES)

• 최대 유량: 물 0.4 L/min, 가스 4.0 L/min
• 수두: ≥10 m
• 최대 진공도: -70 kPa
• 자흡식(Self-priming)
• 다양한 잉크에 적합한 우수한 재질
• 모든 종류의 잉크젯 프린터에 이상적

---

작동 원리

Intake – Compression – Power – Exhaust
(흡입 → 압축 → 폭발 → 배기)
위 단계는 다이아프램 펌프의 작동 사이클을 나타냅니다.

---

제품 사양 (SPECIFICATIONS)

항목	내용
최대 유량	물 0.4 L/min, 가스 4.0 L/min
수두	≥10 m
최대 진공도	-70 kPa
구동 방식	자흡식(Self-priming)
적용 분야	잉크젯 프린터, IVD 등
펌프 재질	다양한 잉크에 적합한 내화학성 재질

---

제품 시리즈

TOPSFLO TF30 SERIES

• 적합한 사양과 정밀한 유량 제어
• 다양한 잉크에 적합한 내부 재질
• 모든 잉크젯 프린터에 이상적
• 다양한 수명 옵션의 모터 선택 가능
• 0–5V PWM 속도 제어로 유량 조절 가능

모델명	설명
TF30A-A	표준형
TF30A-D	고성능형
TF30B-H	고내구성형

---

잉크젯 프린터 펌핑 시스템 구성 예시

Inkjet printer pumping applications:

• Ink degassing pump
• Bulk ink supply pump
• Bulk Ink Storage
• Recirculation pump
• Vacuum clean pump
• Upper Reservoir on Carriage
• Pressure control valve
• Damper
• Anti-siphon pump
• Print heads
• Heat exchanger
• Head temp. control
• To waste

잉크 저장소 → 공급 펌프 → 상부 저장소 → 프린트 헤드 → 온도 제어 및 순환 → 폐기물 처리 순으로 흐름이 이어짐.

---

세부 특징 (Detailed Features)

1. 다양한 잉크에 적합한 재질

• UV 경화형, 티타늄 디옥사이드, 은 등 금속 입자, FDA/NSF 승인 잉크 등 다양한 잉크에 대응
• 부식성 잉크를 위한 재질 선택 가능: Nylon, PTFE, PVDF, EPDM, FFPM, FPM, PP, PPS, 316 스테인리스 등

Ink Type	Components
Ceramic ink	PTFE Membrane / EPDM Valve / NBR sealing
Solvent based ink	PTFE Membrane / FPM·FFPM Valve / NBR sealing
Oil based ink	PTFE Membrane / EPDM Valve / NBR sealing
UV ink	PTFE Membrane / EPDM Valve / NBR sealing

---

2. 다양한 잉크젯 프린터에 적용 가능

• Art graphics printers
• Coding & Marking printers
• Inkjet printing machine
• CIJ Small character printer
• UV large format printers
• Flatbed ink jet printers 등

---

3. 다양한 수명 옵션의 모터 선택 가능

Long life span ink pump system
→ 신뢰성 높은 프린터 시스템의 기반

---

응용 분야 (APPLICATIONS)

• Continuous Inkjet (CIJ)
• Drop-on-Demand Inkjet (DOD)
• In-Vitro Diagnostics (IVD)

---

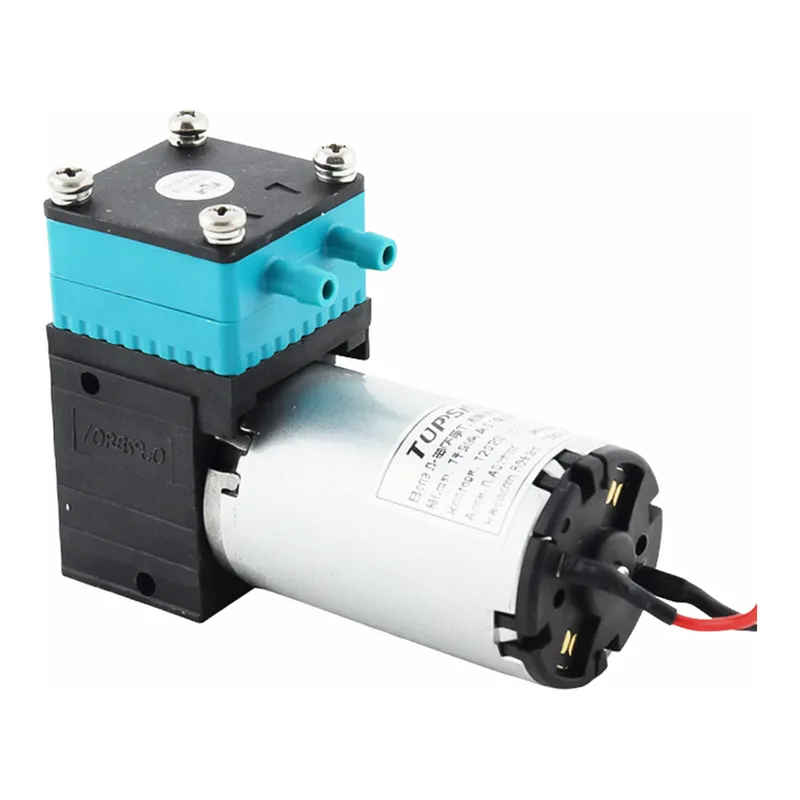

제품 이미지
