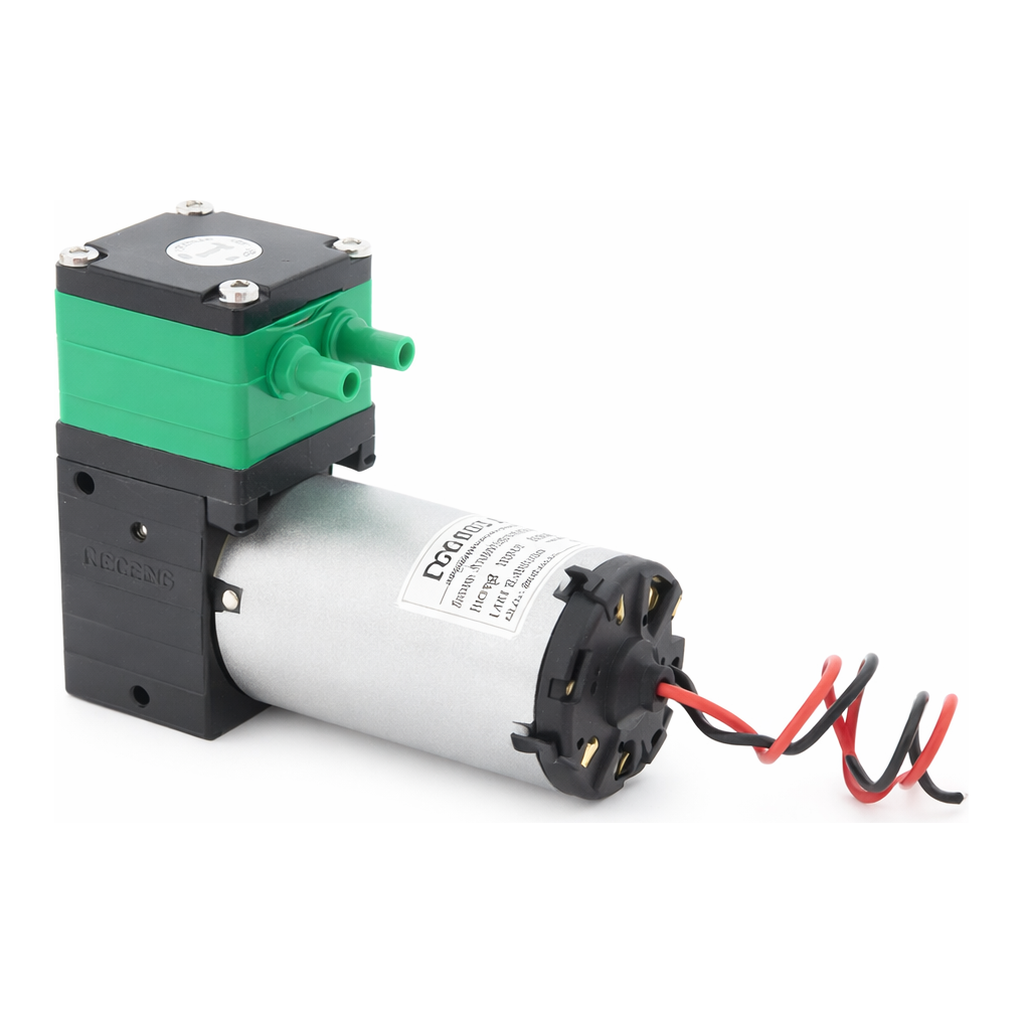

1 / 2TF30D_A Diaphragm Pump-소형 다이아프램 액체펌프
상품 한눈에 보기
소형 다이아프램 액체펌프로 물과 기체 이송 모두 가능. 최대 유량 물 0.8L/min, 기체 5L/min. 자흡식으로 진공 성능 우수하며 진동이 적음. DC 6/12/24V 전원 사용, 산업·의료·환경·분석 장비에 적합.
- 브랜드
- Leadfluid
- 카테고리
- Diaphragm Pumps
Leadfluid · TF30D_A Diaphragm Pump-소형 다이아프램 액체펌프
TF30D_A Diaphragm Pump
소형 다이아프램 액체펌프 (TF30D-A Diaphragm Liquid Pump)
제품 개요
TOPSFLO DC MINI PUMP
Model: TS-5002
전원: DC 12V
소형 구조로 액체 및 기체 이송에 모두 적합한 다이아프램 펌프입니다. 자흡식(Self-priming) 기능과 낮은 진동, 우수한 내구성을 갖추고 있습니다.
주요 특징 (Key Features)
- 최대 유량: 물 0.8L/min, 기체 5.0L/min
- 수두: ≥10M, 최대 진공도: -55KPa
- 자흡식(Self-priming), 압력 성능 우수
- 진동이 적고 조용한 작동
- 연속 또는 간헐 운전 가능
작동 원리
Intake → Compression → Power → Exhaust
(흡입 → 압축 → 동력 → 배기 과정으로 작동)
Specifications
| No | 항목 | 내용 |
|---|---|---|
| 1 | Motor Type | Brush DC motor |
| 2 | Max flow rate | water: 0.8L/Min, gas: 5L/Min |
| 3 | Water lift | ≥10M, Max vacuum: 55KPa |
| 4 | Voltage | 6V / 12V / 24V |
| 5 | Ideal Life Time | 3000 Hours |
| 6 | Functions | Dry-running 가능, Self-priming |
| 7 | Pump Theory | Diaphragm pump |
| 8 | Ambient Temperature | 5~70°C (41~158°F) |
| 9 | Use Place | Indoor |
| 10 | Media | Most Liquids and Gases |
| 11 | Noise | 50dB / Max |
| 12 | Working Mode | Continuous or Intermittent |
| 13 | Inlet | OD 4.2mm / ID 3.6mm |
| 14 | Outlet | OD 4.2mm / ID 3.6mm |
| 15 | Hose suggestion | ID 4.0mm |
| 16 | Dimension | 80mm × 31mm × 58mm |
| 17 | Weight | 220 g |
| 18 | Materials | Pump head: Nylon / Membrane: EPDM / PTFE / Valve: EPDM / FPM |
Parameter
| Model | Liquid Pump (Item Number) | Vacuum Pump (Item Number) | Rated Voltage (Vdc) | No-load Current (A) | Max Head (M) | Max Vacuum (KPa) | Max Flow (L/min) |
|---|---|---|---|---|---|---|---|
| TF30D-A | TF30D-A12-W101 | TF30D-A12-V5505 | 6 / 12 / 24 | 0.4 / 0.24 / 0.15 | ≥10 | -55 | water: 0.8 / gas: 5 |
Model Code for Easy Ordering
모델 코드 구성 예시:
TF30D - A12 - W101
V5505| 구분 | 설명 |
|---|---|
| Model Series | TF30D |
| Motor Type | A12 |
| W / V | W101 / V5505 |
- W: Water head ≥10M, 1L
- V: Vacuum 55KPa, 5L
Motor Options:
- A Motor – Premium duty brush DC motor, 3,000 hours
- B Motor – 1,500 hours normal brushed
- C/D Motor – 15,000 hours coreless brushless
- H Motor – 10,000 hours brushless
Applications
- 산업용 진공 시스템
- 휴대용 분석 장비
- 의료 진단 장비
- 환경 및 수처리 시스템
- 식품 및 독성학 분야
- 실험실 장비
- 세정 산업
- 인쇄 장비
- 벽난로 및 기타 소형 장치

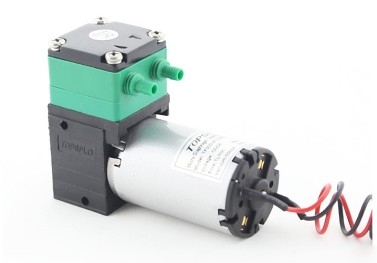

제품 이미지
