P4504-Micro BLDC Pump-소형 마그네틱 원심펌프

상품 한눈에 보기

소형 마그네틱 원심펌프로 저소음 세라믹 샤프트와 슬리브 구조를 채택 -25~60℃의 유체 온도에서 연속 24시간 작동 가능 IP68 등급의 방수 성능으로 침수 설치 가능 긴 수명(30,000시간 이상)과 스톨 보호, 무스파크 안전 설계 레이저 냉각기, 의료기기, 정수기, 커피머신 등 다양한 순환 시스템에 적합

브랜드: Leadfluid
카테고리: OEM Pumps

#Leadfluid #OEM Pumps #Pumps

Leadfluid · P4504-Micro BLDC Pump-소형 마그네틱 원심펌프

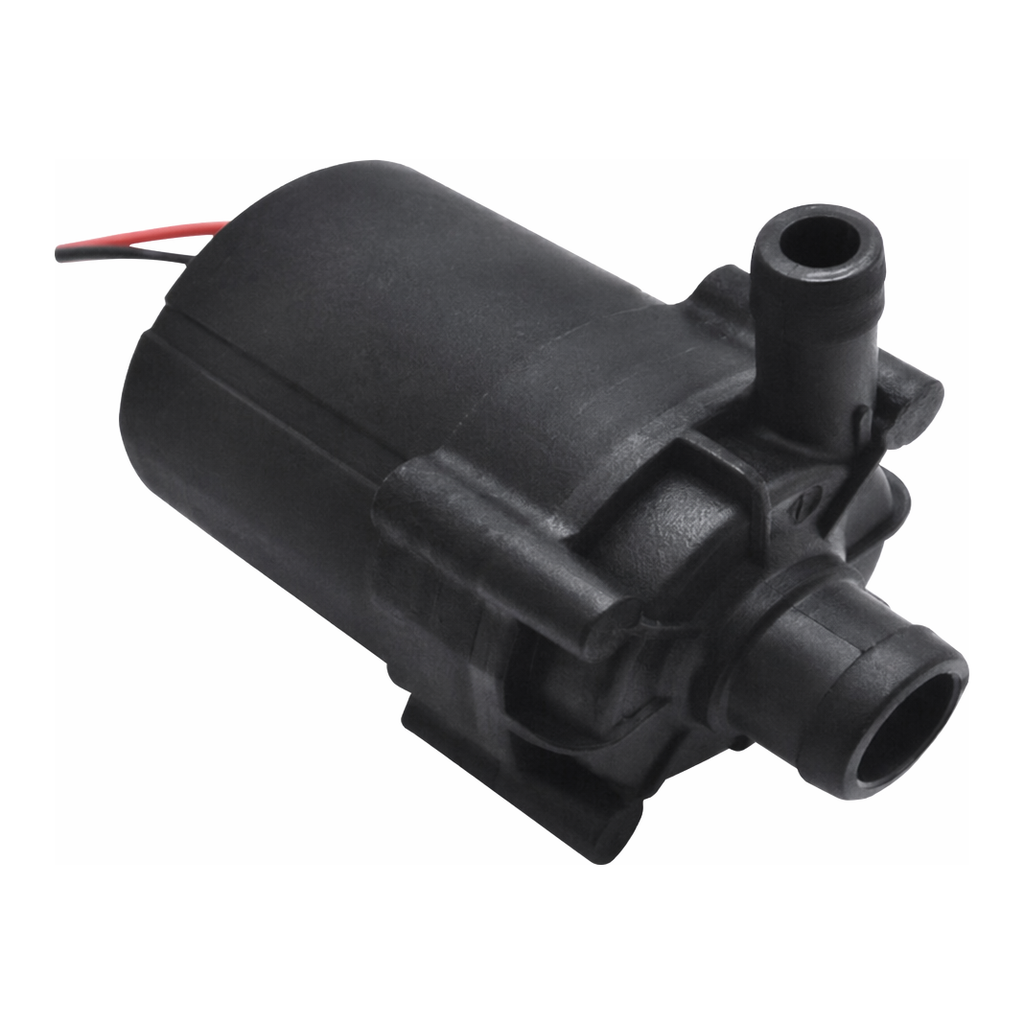

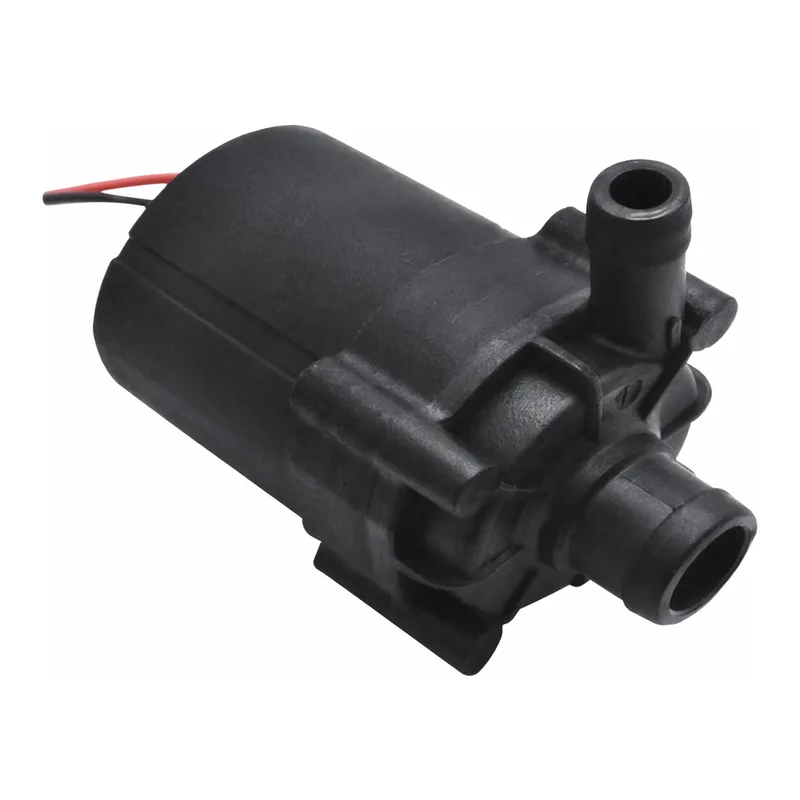

P4504-Micro BLDC Pump

소형 마그네틱 원심펌프 (Brushless DC Pump)

제품 설명 (Key Features)

세라믹 슬리브 및 세라믹 샤프트 적용으로 저소음 동작
-25~60℃의 유체 온도에서 작동 가능
24시간 연속 작동 가능
수명: 25,000시간 이상
무수 보호 기능 내장
완전 방수(IP68), 침수 설치 가능
≤45dB 저소음
콤팩트한 디자인
스톨(정지) 보호 기능
무스파크, 방폭 안전 설계

사양 (Specifications)

Model	Voltage (V)	Rated Current (A)	Max Flow (L/H)	Max Head (M)	Power (W)
P4504	12	1.0	540	5	12
	24	0.5	540	5	12
	24	1.3	720	9	31.2

NO	Items	Specs
1	Sizes	76.2×46.8×59.4 mm
2	Dimension of inlet	17 mm
3	Dimension of outlet	9.8 mm
4	Pump material	Customizable
5	Condition of use	Continuous
6	Fluids	Water, oil, acid/alkali solution
7	Ambient temperature	-20~45℃
8	Max fluid temperature	60℃
9	Power consumption	12W~31.2W
10	Rated voltage	12V / 24V DC
11	Voltage range	10.8~13.2V DC or 21.6~26.4V DC
12	Noise	<35dB
13	Waterproof class	IP68 (Submersible optional)
14	Life span	>30,000 hrs
15	Power supply	Solar panel, DC source, or battery

성능 곡선 (Performance Curve)

P4504 24V Head–Flow Curve Graph

X축: 유량(Flow, L/min)
Y축(좌): 양정(Head, M)
Y축(우): 전력(Power, W)

Head (M)	Power (W)
12.0	30
10.0	25
8.0	20
6.0	15
4.0	10
2.0	5
0.0	0

Pump Selection Guide

(All parameters can be customized)

Model	Rated Voltage	Head (M)	Flow (L/min)	Water Proof Class	Ambient TEMP	Fluid TEMP	Food Grade	Noise	Inlet Size	Outlet Size	PWM Speed Adjustable	Slipping Protection	Stall Protection
P3001	5/12/24V	0-2	0-2.5	IP66	-25~65℃	0~100℃	√	≤40dB	14mm	6.5mm	√	√	√
P3501	6/12/24V	0-2	0-5	IP66	-25~65℃	0~70℃	√	≤40dB	9.5mm	6mm	√	√	√
P3503	12/24V	0-8	0-9	IP66	-25~65℃	0~100℃	√	≤40dB	9.6mm	8.8mm	√	√	√
P4504	12/24/48V	0-9	0-13.5	IP68	-25~65℃	0~100℃	√	≤45dB	17mm	9.8mm	√	√	√
P4506	12/24V	0-9	0-13.5	IP62	-25~65℃	0~70℃	√	≤45dB	Water Heater Inlet	Water Heater Outlet	√	√	√
P4511	12/24V	0-4	0-25	IP68	-25~100℃	0~100℃	√	≤45dB	G1/2 Thread	G1/2 Thread	√	√	√
P4515	12/24V	0-9	0-25	IP68	-25~100℃	0~100℃	√	≤45dB	13.5mm	9mm	√	√	√

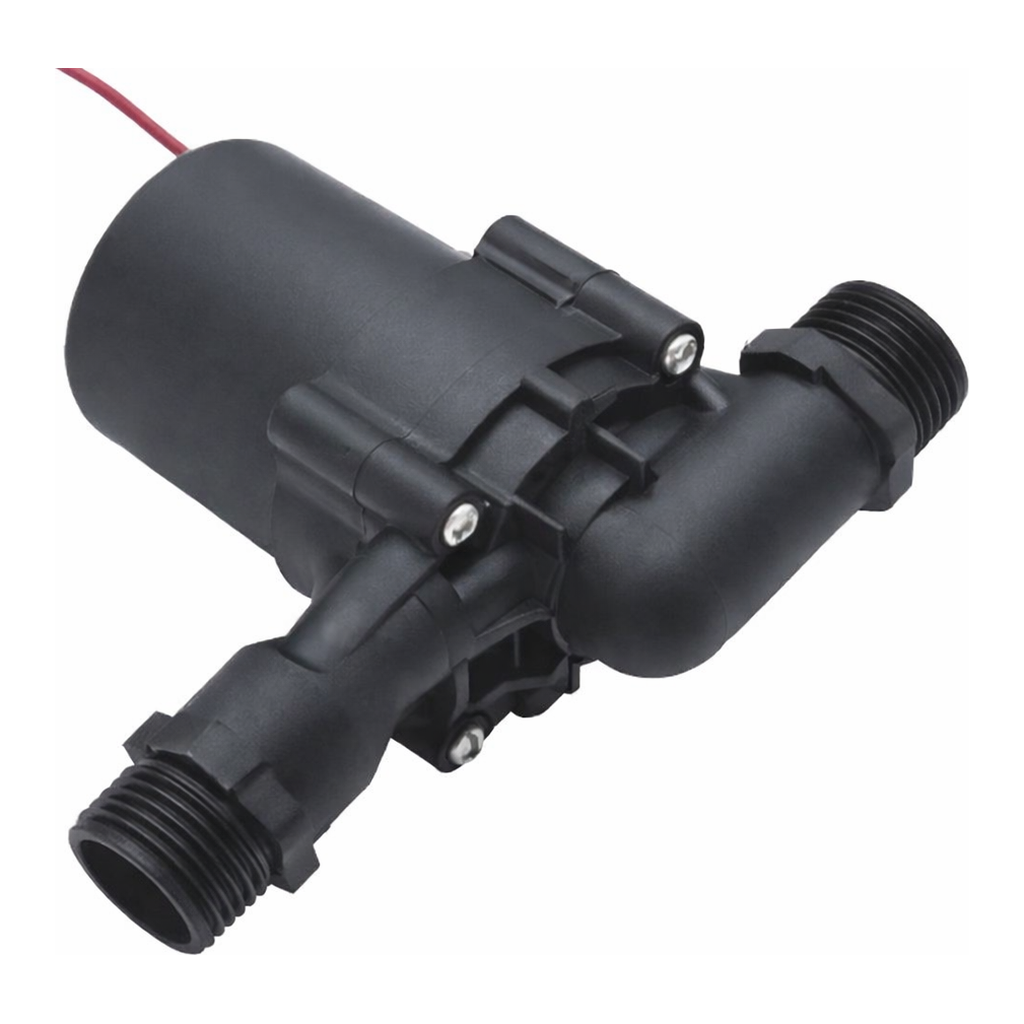

P4517	12/24V	0-8	0-12	IP67	-25~80℃	0~70℃	-	≤28dB	16.5mm	10mm	√	-	-
P4520	12/24V	0-8	0-12	IP68	-25~65℃	0~70℃	√	≤45dB	G1/2 Thread	G1/2 Thread	√	√	√
P4525	12/24V	0-5	0-12	IP67	-25~65℃	0~70℃	√	≤45dB	G1/4 Thread	G1/4 Thread	√	√	√
P5003	12/24V	0-3	0-25	IP65	-40~125℃	0~70℃	-	≤45dB	20mm	20mm	√	√	√
P5005	24V	0-11	0-13	IP62	-25~65℃	0~70℃	-	≤45dB	Water Heater Inlet	Water Heater Outlet	√	√	√
P6002	12/24V	0-12	0-20	IP62	-25~65℃	0~70℃	√	≤45dB	Water Heater Inlet	Water Heater Outlet	√	√	√
P6005	12/24/48V	0-15	0-20	IP68	-25~65℃	0~70℃	√	≤45dB	20.5mm	10mm	√	√	√
