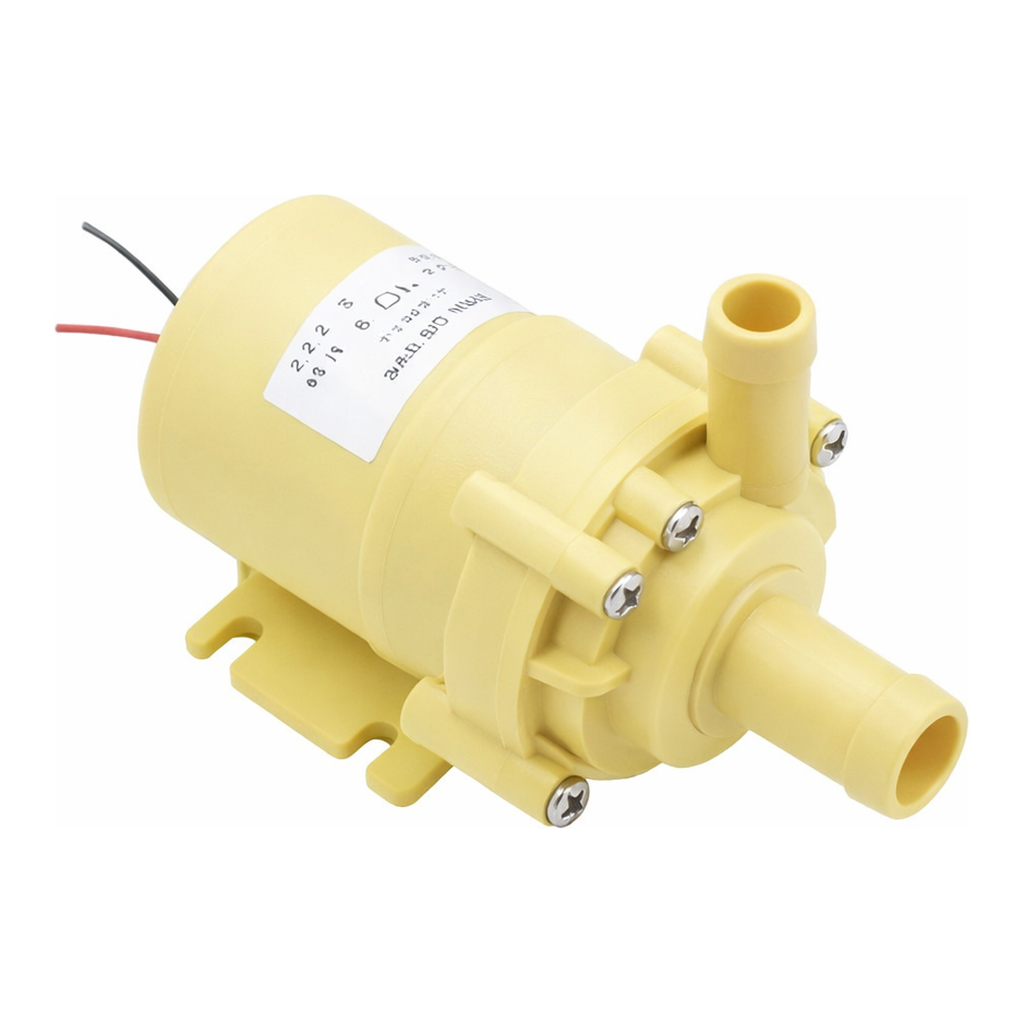

1 / 2P3503-Food Grade BLDC Pump-소형 마그네틱 원심펌프
상품 한눈에 보기
- 세라믹 슬리브와 샤프트로 구성되어 저소음 및 내구성 우수 - 최대 100℃의 유체에서도 안정적으로 작동 - 24시간 연속 운전 가능, 수명 25,000시간 이상 - FDA 기준 충족, 완전 방수(IP68) 설계 - 커피머신, 냉각기, 의료기기 등 다양한 순환 시스템에 적합
Leadfluid · P3503-Food Grade BLDC Pump-소형 마그네틱 원심펌프
P3503-Food Grade BLDC Pump
소형 마그네틱 원심펌프 (Brushless DC Pump)
제품 주요 특징 (Key Features)
- 세라믹 슬리브 및 샤프트 적용, 저소음 설계
- 100℃ 유체에서도 안정 작동
- 24시간 연속 운전 가능
- 수명 25,000시간 이상
- 컴팩트한 디자인
- 잠수형, 100% 방수
- FDA 기준 충족
- 스톨 보호 및 방폭 설계
사양 정보 (Specifications)
기본 사양 (라벨 정보)
| 항목 | 내용 |
|---|---|
| 제품명 | DC Brushless Pump |
| 모델명 | DDC50-2465 |
| 정격 전압 | DC 24V |
| 소비 전력 | 65W |
| 최대 유량 | 22 L/min |
| 최대 양정 | 8 m |
전기적 사양
| Model | Voltage (V) | Rated Current (A) | Max flow (L/H) | Max head (M) | Power (W) |
|---|---|---|---|---|---|
| P3503 | 12 | 0.5 | 360 | 2 | 6 |
| 12 | 0.7 | 420 | 3.5 | 8.5 | |
| 24 | 0.35 | 420 | 3.5 | 8.5 | |
| 24 | 0.5 | 480 | 5 | 12 |
상세 사양
| NO | 항목 | 내용 |
|---|---|---|
| 1 | 크기 | 73.7×45×50.5 mm |
| 2 | 흡입구 직경 | 13.2 mm |
| 3 | 배출구 직경 | 8.8 mm |
| 4 | 펌프 재질 | PPE |
| 5 | 사용 조건 | 연속 사용 가능 |
| 6 | 사용 유체 | 물, 오일, 약산/약알칼리 용액 |
| 7 | 주변 온도 | -20～60℃ |
| 8 | 최대 유체 온도 | 0～100℃ |
| 9 | 소비 전력 | 6W～12W |
| 10 | 정격 전압 | 12V / 24V DC |
| 11 | 사용 전압 범위 | 9.5V～13.5V 또는 12V～26.5V DC |
| 12 | 소음 | <45dB |
| 13 | 방수 등급 | IP68 (잠수형 설치 가능) |
| 14 | 수명 | 25,000시간 이상 |
| 15 | 전원 공급 | 태양광, DC 전원, 배터리 |
유량-양정-전력 관계 (P3503 12V)
- H-Q 곡선: 유량 증가 시 양정 감소
- P-Q 곡선: 유량 증가 시 전력 증가
| Head (M) | Power (W) |
|---|---|
| 3.0 | 9.0 |
| 2.5 | 7.5 |
| 2.0 | 6.0 |
| 1.5 | 4.5 |
| 1.0 | 3.0 |
| 0.5 | 1.5 |
| 0.0 | 0.0 |
펌프 선택 가이드 (Pump Selection Guide)
| Model | Rated Voltage | Head (M) | Flow (L/min) | Water Proof Class | Ambient TEMP | Fluid TEMP | Food Grade | Noise | Inlet Size | Outlet Size | PWM Speed Adjustable | Slipping Protection | Stall Protection |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P3001 | 5/12/24V | 0-2M | 0-2.5L | IP66 | -25~65℃ | 0~100℃ | √ | ≤40dB | 14mm | 6.5mm | √ | √ | √ |
| P3501 | 6/12/24V | 0-2M | 0-5L | IP65 | -25~65℃ | 0~70℃ | √ | ≤40dB | 9.5mm | 6mm | √ | √ | √ |
| P3503 | 12/24V | 0-5M | 0-8L | IP66 | -25~65℃ | 0~100℃ | √ | ≤40dB | 9.6mm | 8.8mm | √ | √ | √ |
| P4504 | 12/24/48V | 0-9M | 0-13.5L | IP68 | -25~65℃ | 0~100℃ | √ | ≤45dB | 17mm | 9.8mm | √ | √ | √ |
| P4511 | 12/24V | 0-4M | 0-25L | IP68 | -25~100℃ | 0~100℃ | √ | ≤45dB | G1/2 Thread | G1/2 Thread | √ | √ | √ |
| P6005 | 12/24/48V | 0-15M | 0-20L | IP68 | -25~65℃ | 0~70℃ | √ | ≤45dB | 20.5mm | 10mm | √ | √ | √ |
적용 분야 (Applications)
- 레이저 냉각기, 칠러
- 커피머신, 자판기
- 의료기기, 정수기
- 레이저 절단기, 마킹기, 조각기
- 반도체 장비 및 순환 냉각 시스템
- 온수 순환 시스템, 연료전지 시스템
- 수족관, 보트, RV용 순환 장치 등
제품 이미지
