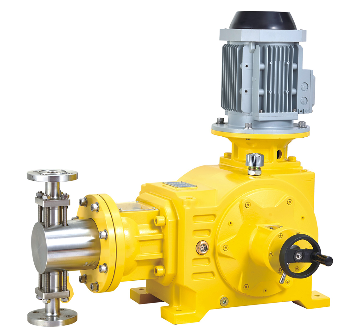

1 / 2JSD SERIES-플런저 미터링펌프
상품 한눈에 보기
정밀한 유량 제어가 가능한 플런저 미터링펌프 최대 500 bar의 고압에서도 안정적인 성능 제공 SUS304/316, 세라믹 등 내식성 재질로 제작 지속 주입 및 다양한 산업 공정에 적합 다양한 모델로 유량 및 압력 요구에 맞춤 선택 가능
- 브랜드
- Leadfluid
- 카테고리
- Piston Pumps
Leadfluid · JSD SERIES-플런저 미터링펌프
JSD SERIES
Plunger Metering Pump
플런저 미터링펌프는 정밀한 유량 제어와 고압 주입이 가능한 산업용 계량 펌프로, 다양한 공정 및 실험 환경에서 안정적인 성능을 제공합니다.
제품 설명 (KEY FEATURES)
- 최대 채널 수: 1
- 유량 범위: 28.0 – 3,600.0 L/h
FEATURES
- 스트로크 길이 및 속도 조절을 통한 유량 제어
- 최대 1채널 구성
- 지속적인 주입(Continuous Infusion) 가능
- 내식성 및 내마모성이 우수한 재질 사용
SPECIFICATIONS
| 항목 | 사양 |
|---|---|
| 전압 | 110/220/380V, 50/60Hz, 단상/삼상 모터 |
| 압력 | 10.0 – 500 bar (max) |
| Pump Head 재질 | SUS304, SUS316 |
| Plunger 재질 | Ceramic 또는 Ceramic Coated Ceramic |
| Packing Seal | PTFE, SUS316 Ring |
| Check Valve | SUS304, SUS316 |
| Check Valve Ball | Ceramic, SUS304, SUS316 |
| Check Valve Seat | SUS304, SUS316, Ceramic |
ORDERING INFORMATION
| Model | 50Hz Flow (lph) | 50Hz SPM | 60Hz Flow (lph) | 60Hz SPM | Pressure (Bar) | Plunger Dia. (mm) | Stroke Length (mm) | Power |
|---|---|---|---|---|---|---|---|---|
| JSD 23/50 | 23 | 100 | 28 | 120 | 500 | 12 | 40 | 3.0 Kw |
| JSD 40/40 | 40 | 48 | 400 | 16 | ||||
| JSD 63/28 | 63 | 76 | 280 | 20 | ||||
| JSD 105/18 | 105 | 126 | 180 | 25 | ||||
| JSD 175/11 | 175 | 210 | 110 | 32 | ||||
| JSD 240/8.0 | 240 | 288 | 80 | 38 | ||||
| JSD 300/6.3 | 300 | 360 | 63 | 42 | ||||
| JSD 360/5.5 | 360 | 432 | 55 | 45 | ||||
| JSD 450/4.5 | 450 | 540 | 45 | 50 | ||||
| JSD 540/3.8 | 540 | 648 | 38 | 55 | ||||
| JSD 650/3.2 | 650 | 780 | 32 | 60 | ||||
| JSD 760/2.6 | 760 | 912 | 26 | 65 | ||||
| JSD 900/2.3 | 900 | 1080 | 23 | 70 | ||||
| JSD 1050/2.0 | 1050 | 1260 | 20 | 75 | ||||
| JSD 1200/1.8 | 1200 | 1440 | 18 | 80 | ||||
| JSD 1350/1.6 | 1350 | 1620 | 16 | 85 | ||||
| JSD 1500/1.4 | 1500 | 1800 | 14 | 90 | ||||
| JSD 1680/1.2 | 1680 | 2016 | 12 | 95 | ||||
| JSD 1850/1.0 | 1850 | 2220 | 10 | 100 | ||||
| JSD 2050/0.8 | 2050 | 2460 | 8 | 105 | ||||
| JSD 2500/1.0 | 2500 | 150 | 3000 | 180 | 10 | 95 | ||
| JSD 3000/0.6 | 3000 | 3600 | 6 | 105 |
APPLICATIONS
- Perfusion of animal tissue slice
- Flow Injection
- In-vitro system
- Re-circulating pump
- Bottle filling
- Plastics production: Metering of additives
- Waste water treatment: Metering of flocculants
- Cooling circuits: Metering of corrosion inhibitors and biocides
도면 정보 (이미지 OCR 추출 내용)
좌측 도면 (측면도)
A
C
D
260
301
4-Ø13
144
580우측 도면 (정면도)
180
222
372
580| 구분 | 치수/기호 | 값 |
|---|---|---|
| 전체 높이 | 580 | |
| 하단 높이 | 144 | |
| 플랜지 간 거리 | A | (값 미기재) |
| 본체 길이 | C | (값 미기재) |
| 전체 길이 | D | (값 미기재) |
| 중간 구간 | 260 | |
| 전체 구간 | 301 | |
| 볼트 구멍 | 4-Ø13 | |
| 정면 폭(상단) | 180 | |
| 정면 폭(중간) | 222 | |
| 전체 폭 | 372 |

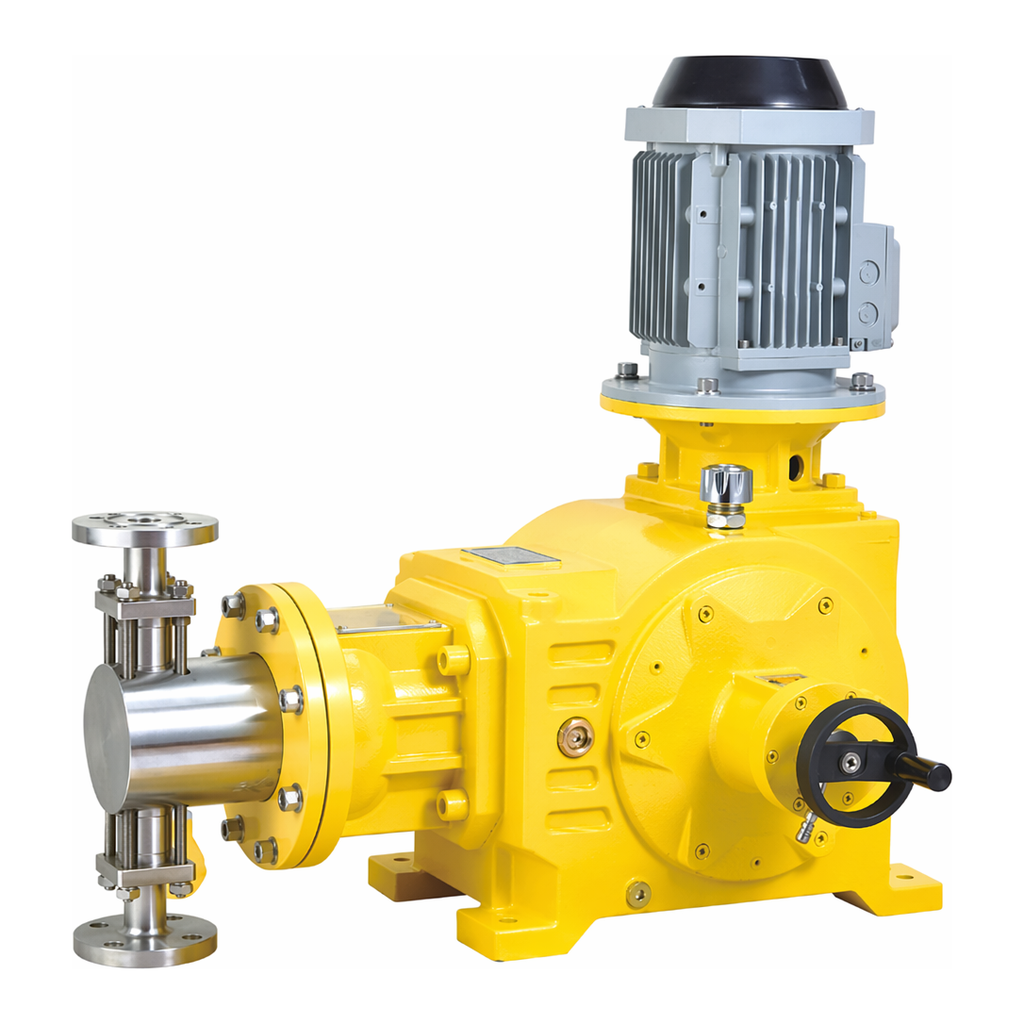

제품 이미지
