JYSX SERIES-유압식 다이아프램 미터링펌프

JYSX SERIES

Hydraulic Diaphragm Metering Pump

유압식 다이아프램 미터링펌프

---

이미지 라벨 정보

• LIGAO
• www.ligaopump.com

(기계 본체의 금속 라벨에는 모델명, 사양, 일련번호 등의 표 형식 정보가 포함되어 있으나 해상도상 식별 불가)

항목	내용
Model	[식별 불가]
Type	[식별 불가]
Capacity	[식별 불가]
Pressure	[식별 불가]
Serial No.	[식별 불가]

---

제품 설명 (KEY FEATURES)

• Max: 1 채널
• 유량 범위: 12.0 - 216.0 L/h

---

FEATURES

• 스트로크 길이와 스트로크 속도 유량 제어
• Max: 1 채널
• 유량 범위: 12.0 - 216.0 L/h
• 지속적인 주입 가능 (Continuous Infusion)

---

SPECIFICATIONS

항목	사양
전압	110/220/380V, 50/60Hz, 단상/삼상 모터
압력	8.0 - 140 bar (max)
Pump Head	SUS304, SUS316
Diaphragm	PTFE
Check Valve	SUS304, SUS316
Check Valve Ball	Ceramic, SUS304, SUS316

---

ORDERING INFORMATION

Model	Flow (lph, 50Hz)	SPM (50Hz)	Flow (lph, 60Hz)	SPM (60Hz)	Pressure (Bar)	Plunger Dia. (mm)	Diaphragm Dia. (mm)	Stroke Length (mm)	Power
JYSX 10/14	10	120	12	144	140	12	67	20	0.37 kW
JYSX 15/14	15	18	140	12	67	-	-	-	-
JYSX 27/7.6	27	32	76	16	67	-	-	-	-
JYSX 40/5.0	44	53	50	20	80	-	-	-	-
JYSX 65/3.2	68	82	32	25	80	-	-	-	-
JYSX 86/2.5	86	103	25	28	97	-	-	-	-
JYSX 112/2.0	112	134	20	32	97	-	-	-	-
JYSX 135/1.6	135	162	16	35	97	-	-	-	-
JYSX 160/1.3	160	192	13	38	97	-	-	-	-
JYSX 180/0.8	180	216	8	40	97	-	-	-	-

---

APPLICATIONS

• Perfusion of animal tissue slice
• Flow Injection
• In-vitro system
• Re-circulating pump
• Filling of bottles
• Plastics production: Metering of additives
• Waste water treatment: Metering of flocculants
• Cooling circuits: Metering of corrosion inhibitors and biocides

---

도면 치수 정보 (이미지 2 OCR 결과)

항목	값 (mm)	비고
전체 높이	412	상단 모터 포함
본체 높이	288	하단 베이스부터 펌프 헤드까지
전체 길이	394	좌측 플랜지부터 우측 끝까지
펌프 헤드 길이	190	전면부 길이
구멍 간 거리 1	127	베이스 구멍 간 거리
구멍 간 거리 2	152	베이스 전체 구멍 간 거리
하단 높이	100	베이스 두께 포함
구멍 사양	4-Φ11	4개의 직경 11mm 구멍

---

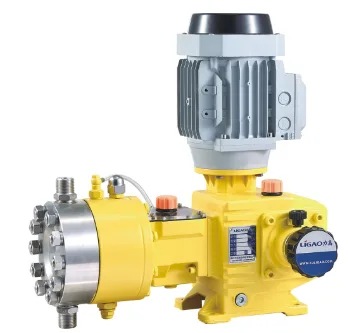

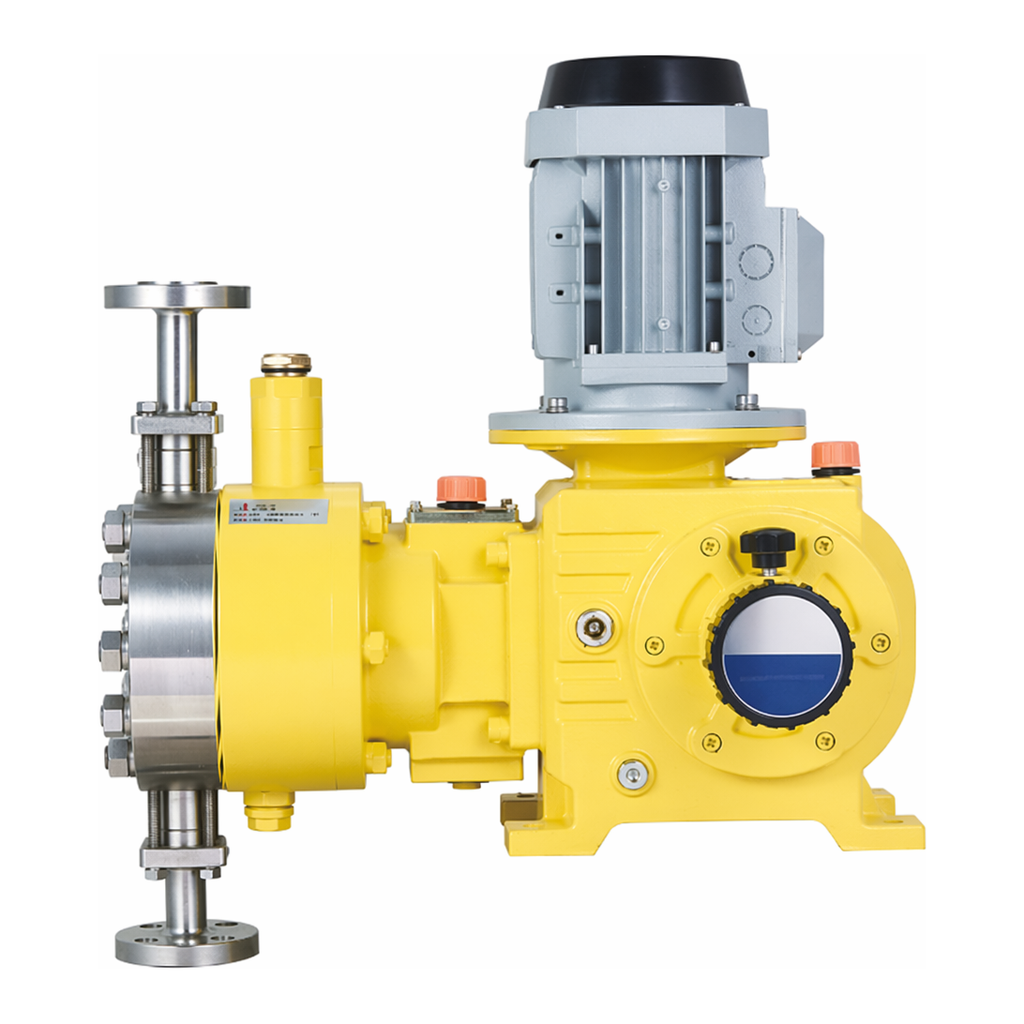

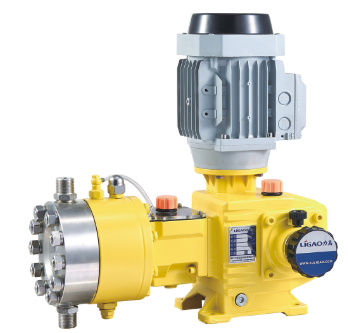

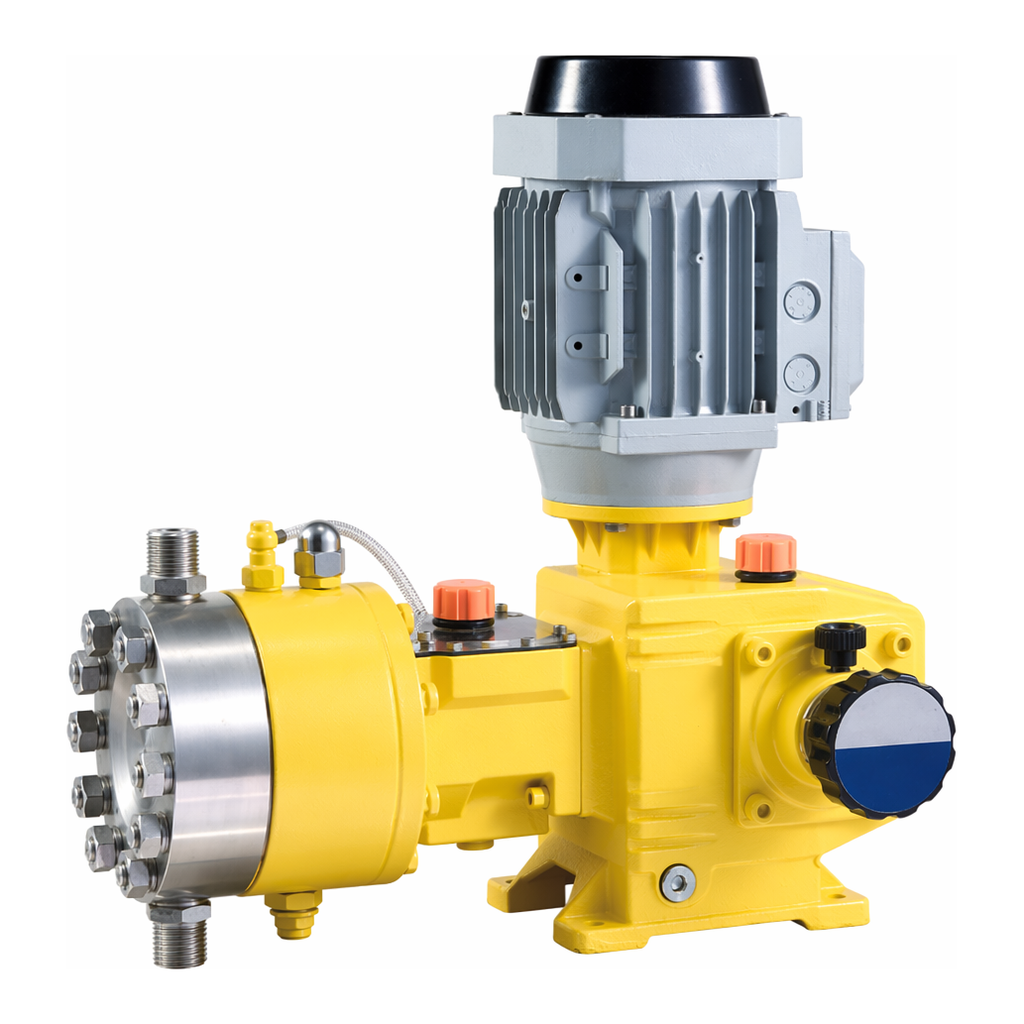

제품 이미지
