GB SERIES-다이아프램 미터링펌프

GB SERIES - 다이아프램 미터링펌프

Leadfluid GB Series Diaphragm Metering Pump

브랜드 로고: KAMOFA

---

제품 설명 (Key Features)

• 최대 채널 수: 1
• 유량 범위: 456.0 ~ 2,160.0 L/h
• 스트로크 길이 및 스트로크 속도 제어 가능
• 다층 복합 PTFE 다이아프램으로 내구성 향상
• 작고 견고한 디자인
• 지속적인 주입(Continuous Infusion) 가능

---

사양 (Specifications)

항목	내용
전압	110/220/380V, 50/60Hz, 단상/삼상 모터
최대 압력	3 ~ 6 bar
유체 온도	최대 70°C
Pump Head 재질	PVC, PTFE, SUS304, SUS316
Diaphragm 재질	PTFE
Check Valve 재질	PVC, PTFE, SUS304, SUS316
Check Valve Ball	Ceramic, SUS304
Check Valve Seat	PTFE, SUS316

---

모델별 사양 (Ordering Information)

Model	50Hz Flow (L/h)	50Hz SPM	60Hz Flow (L/h)	60Hz SPM	Pressure (Bar)	Diaphragm Dia. (mm)	Power
GB 380/0.6	380	48	456	58	6	148	0.75 kW
GB 500/0.6	500	96	600	115	6	-	-
GB 650/0.6	650	96	780	115	6	-	-
GB 850/0.5	850	144	1020	173	5	-	-
GB1000/0.4	1000	144	1200	173	4	-	-
GB1200/0.3	1200	96	1440	115	3	185	1.1 kW
GB1500/0.3	1500	144	1800	173	3	-	-
GB1800/0.3	1800	144	2160	173	3	-	-

---

응용 분야 (Applications)

• 동물 조직 슬라이스 관류(Perfusion of animal tissue slice)
• Flow Injection 시스템
• In-vitro 시스템
• 재순환 펌프(Re-circulating pump)
• 병 충전(Filling of bottles)
• 플라스틱 생산 시 첨가제 정량 주입(Metering of additives)
• 폐수 처리(Waste water treatment): 응집제 주입
• 냉각 회로(Cooling circuits): 부식 억제제 및 살생물제 주입

---

도면 정보 (Image OCR 내용 반영)

도면 내 브랜드: SIMACO

치수 정보 (단위: mm 추정)

구분	값 / 기호
구멍 지름	Φ11
수치	61, 160, 202, 109.5, 155, 179, 293.5, 32
치수 기호	A, B, C, D, E, H

이 도면은 펌프 또는 모터 일체형 장치의 기계 도면으로, 정면도 및 측면도가 포함되어 있습니다.

---

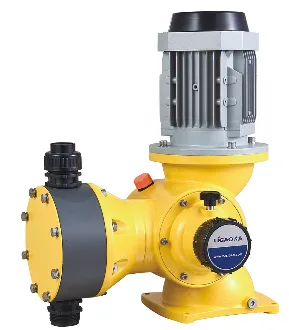

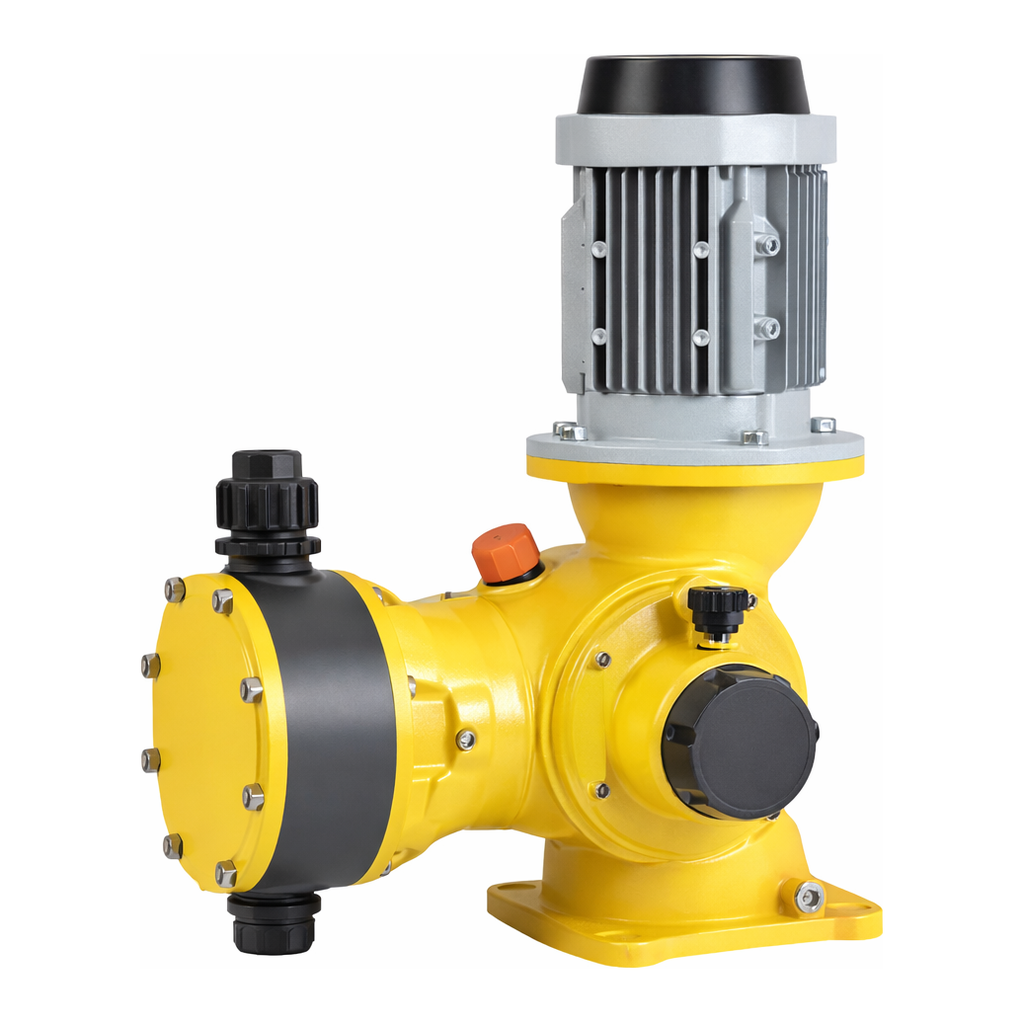

제품 이미지
