JSZ SERIES-플런저 미터링펌프

JSZ SERIES

Plunger Metering Pump

브랜드: LIGAO

플런저 미터링펌프는 정밀한 유량 제어와 고압 주입이 가능한 산업용 정량 펌프로, 다양한 유체의 정확한 주입에 적합합니다.

---

제품 설명 (KEY FEATURES)

• Max: 1 채널
• 유량 범위: 7.2 - 720.0 L/h

---

FEATURES

• 스트로크 길이와 스트로크 속도 유량 제어
• Max: 1 채널
• 유량 범위: 7.2 - 720.0 L/h
• 지속적인 주입 가능 (Continuous Infusion)

---

SPECIFICATIONS

항목	내용
전압	110/220/380V, 50/60Hz, 단상/삼상 모터
압력	6.0 - 400 bar (max)
Pump Head 재질	SUS304, SUS316
Plunger 재질	Ceramic 또는 Ceramic coated with ceramic
Check Valve 재질	SUS304, SUS316
Check Valve Ball 재질	Ceramic, SUS304, SUS316
Check Valve Seat 재질	SUS304, SUS316, Ceramic

---

ORDERING INFORMATION

Model	Flow (lph, 50Hz)	SPM (50Hz)	Flow (lph, 60Hz)	SPM (60Hz)	Pressure (Bar)	Plunger Dia. (mm)	Stroke Length (mm)	Power
JSZ 6/40	6	96	7.2	115	400	8	25	0.75 Kw
JSZ 10/25	10	12	250	10	-	-	-	-
JSZ 15/20	15	18	200	12	-	-	-	-
JSZ 25/10	25	30	100	16	-	-	-	-
JSZ 40/6.3	40	48	63	20	-	-	-	-
JSZ 65/4.5	65	78	45	25	-	-	-	-
JSZ 80/3.6	80	96	36	28	-	-	-	-
JSZ 110/2.8	110	132	28	32	-	-	-	-
JSZ 130/2.3	130	156	23	35	-	-	-	-
JSZ 160/2.0	160	192	20	38	-	-	-	-
JSZ 190/1.6	190	228	16	42	-	-	-	-
JSZ 270/1.1	270	324	11	50	-	-	-	-
JSZ 330/0.9	330	396	9	55	-	-	-	-
JSZ 400/0.8	400	480	8	60	-	-	-	-
JSZ 500/0.9	500	600	173	9	55	-	-	-
JSZ 600/0.6	600	720	6	60	-	-	-	-

---

APPLICATIONS

• Perfusion of animal tissue slice
• Flow Injection
• In-vitro system
• Re-circulating pump
• Filling of bottles
• Plastics production: Metering of additives
• Waste water treatment: Metering of flocculants
• Cooling circuits: Metering of corrosion inhibitors and biocides

---

도면 정보 (이미지 OCR 텍스트 반영)

치수 및 표기

항목	값
A	(표시만 있음, 값 없음)
B	68
C	(표시만 있음, 값 없음)
D	(표시만 있음, 값 없음)

기타 치수 표기

• 477
• 125
• 218
• 250
• 4–Ø13
• 138
• 170
• 313

위 도면은 펌프 어셈블리의 정면 및 측면 치수를 나타내는 기술 도면입니다.

---

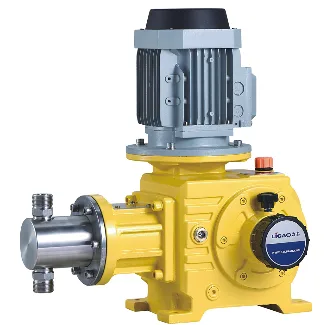

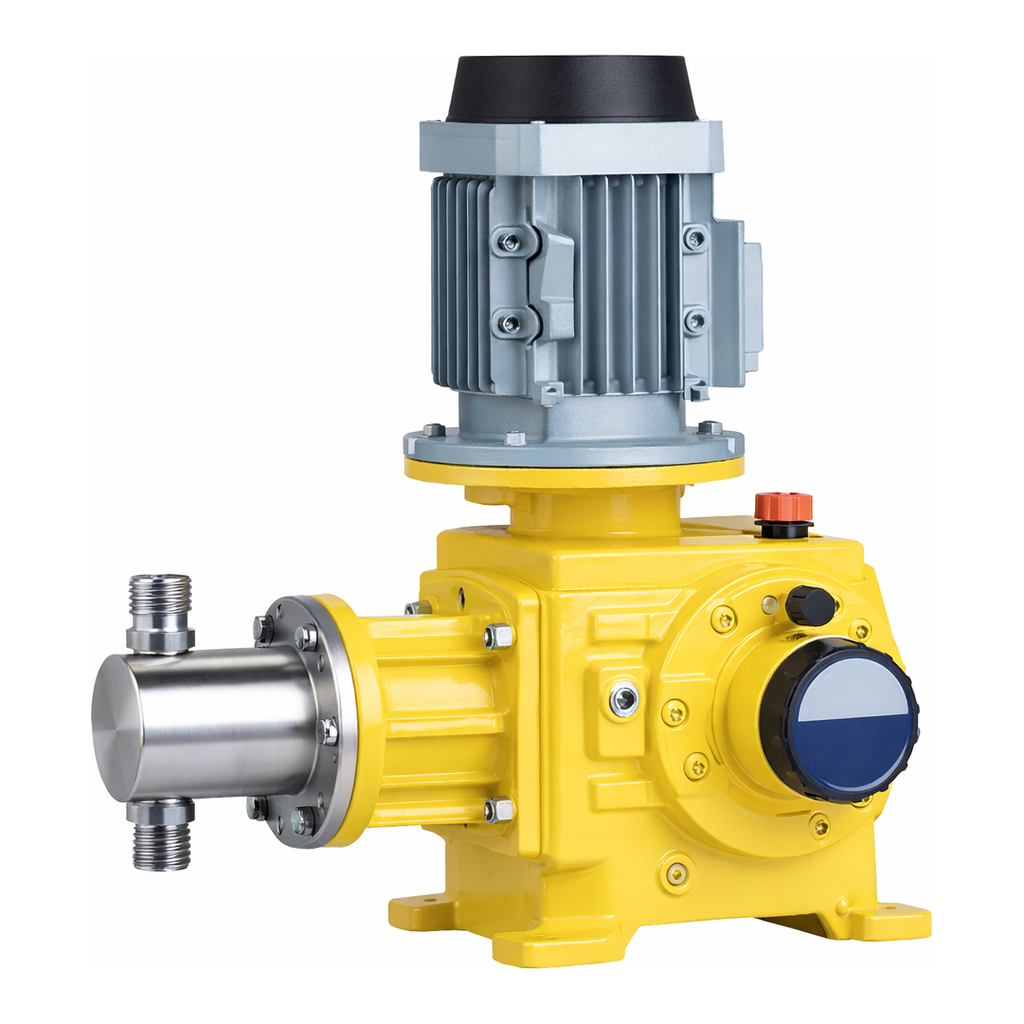

제품 이미지
