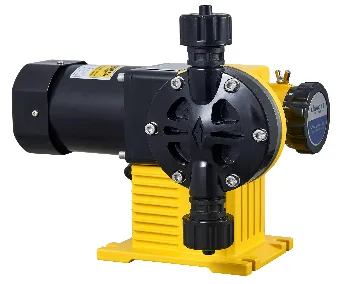

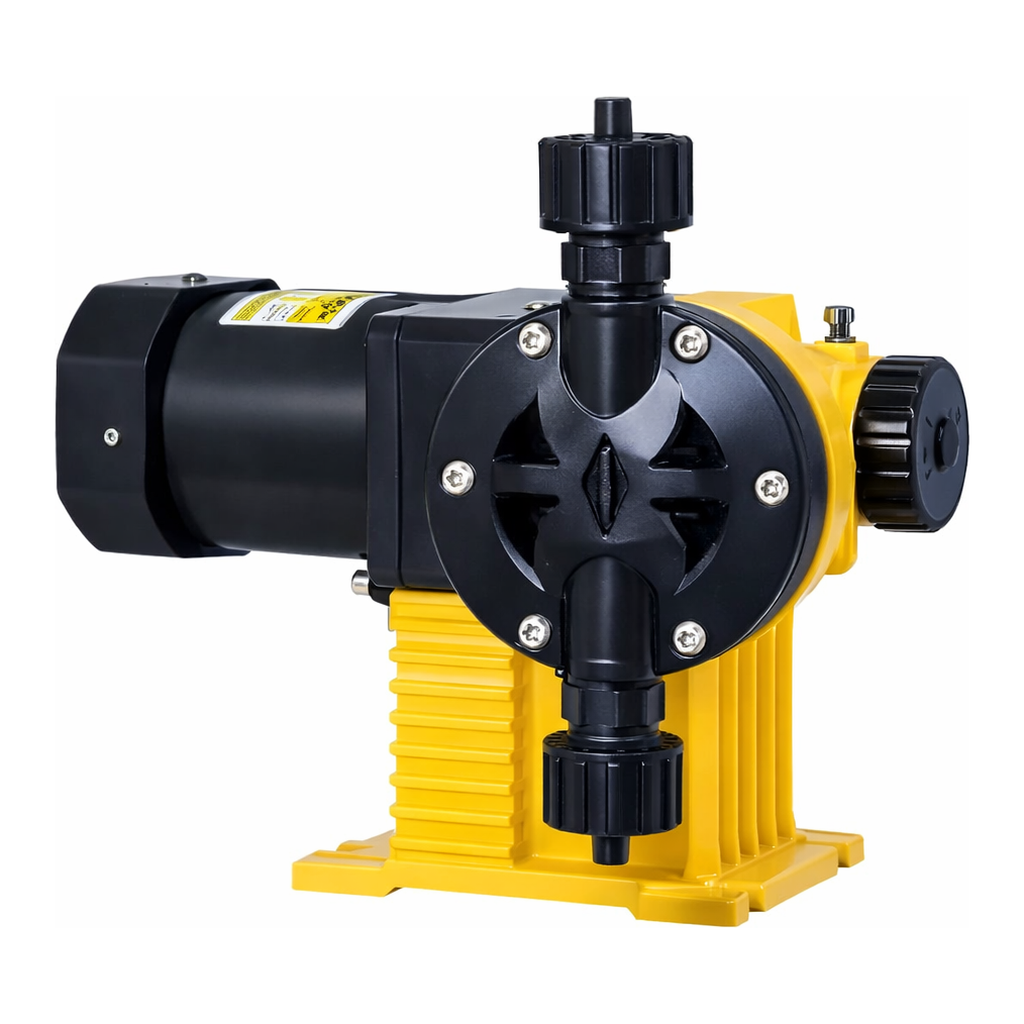

1 / 2JBB SERIES-다이아프램 미터링펌프
상품 한눈에 보기
- 다이아프램 구조의 정밀 미터링 펌프로 안정적인 유량 제어 가능 - 스트로크 길이 및 속도 조절로 유량 미세 조정 지원 - 내화학성 PTFE 다이아프램으로 내구성과 내식성 우수 - 다양한 산업 공정에서 첨가제, 응집제, 부식방지제 주입에 활용 - 최대 유량 156 L/h, 압력 최대 10 bar 지원
- 브랜드
- Leadfluid
Leadfluid · JBB SERIES-다이아프램 미터링펌프
JBB SERIES
Diaphragm Metering Pump
다이아프램 미터링펌프 시리즈로, 정밀한 유량 제어와 내구성을 제공하는 산업용 펌프입니다.
이미지 상의 조절 다이얼에는 "LMI" 표시가 있습니다.
주요 특징 (KEY FEATURES)
- 최대 1채널 구성
- 유량 범위: 17.0 – 156.0 L/h
FEATURES
- 스트로크 길이 및 스트로크 속도를 통한 유량 제어
- 다층 복합 PTFE 다이아프램으로 내구성 우수
- 작고 견고한 디자인
- 지속적인 주입(Continuous Infusion) 가능
- 유량 범위: 17.0 – 156.0 L/h
- 최대 1채널
SPECIFICATIONS
| 항목 | 사양 |
|---|---|
| 전압 | 110 / 220 / 380V, 50 / 60Hz, 단상 / 삼상 모터 |
| 압력 | 4 – 10 bar (max) |
| 유체 온도 | 최대 70°C |
| 재질 (Pump Head) | PVC, PTFE, SUS304, SUS316 |
| 다이아프램 | PTFE |
| 체크밸브 | PVC, PTFE, SUS304, SUS316 |
| 체크밸브 볼 | Ceramic, SUS304 |
| 체크밸브 시트 | PTFE, SUS316 |
ORDERING INFORMATION
| Model | Flow (lph, 50Hz) | SPM (50Hz) | Flow (lph, 60Hz) | SPM (60Hz) | Pressure (Bar) | Diaphragm Dia. (mm) | Power |
|---|---|---|---|---|---|---|---|
| JBB15/1.0 | 14 | 100 | 17 | 120 | 10 | 60 | 60W |
| JBB25/1.0 | 25 | 100 | 30 | 120 | 10 | - | - |
| JBB40/0.7 | 38 | 150 | 46 | 180 | 7 | - | - |
| JBB60/0.6 | 60 | 100 | 72 | 120 | 6 | 84 | - |
| JBB80/0.5 | 80 | 100 | 96 | 120 | 5 | - | - |
| JBB100/0.4 | 100 | 150 | 120 | 180 | 4 | - | - |
| JBB130/0.4 | 130 | 150 | 156 | 180 | 4 | - | - |
APPLICATIONS
- 동물 조직 절편의 관류(Perfusion)
- 유동 주입(Flow Injection)
- In-vitro 시스템
- 재순환 펌프(Re-circulating Pump)
- 병 충전(Filling of Bottles)
- 플라스틱 생산 시 첨가제 정량 주입
- 폐수 처리 시 응집제 주입
- 냉각 회로에서 부식방지제 및 살생물제 주입
도면 및 치수 정보 (이미지 2에서 추출)
도면에는 다음과 같은 치수 및 기호가 포함되어 있습니다.
| 구분 | 텍스트 |
|---|---|
| 치수 관련 | C, D, 100, 121, 261, H1, 80, 110, 40 |
| 구멍 관련 | 4-Φ7.1 |
| 브랜드/로고 | LIGAO |
