JLM-S SERIES-솔레노이드 다이아프램 미터링펌프

JLM-S SERIES

Manual Solenoid Diaphragm Metering Pump

---

제품 설명 (Key Features)

• Max: 1 채널
• 유량 범위: 1.0 – 20.0 L/h
• Compact Pump
• 지속적인 주입 가능 (Continuous Infusion)

---

디스플레이 및 제어 정보

항목	표시 내용
SET	0%
MODE	0.0Hz
FLOW	12.8L

• 디지털 제어식 정량 펌프로 설정값, 주파수(Hz), 유량(L)이 표시됨
• 세 개의 버튼(설정/리셋, 위/아래 화살표)으로 간단한 조작 가능
• 대형 화면 표시로 작동 모드, 현재 유량, 누적 유량을 확인
• 다중 신호 제어 지원: 4–20mA, Pulse, RS485 통신

---

주요 특징 (Features)

• 스트로크 길이와 스트로크 속도 유량 제어
• 유지보수 용이
• RS485, 4–20mA, Pulse signal 지원
• Compact 설계로 공간 절약
• 지속적인 주입 가능

---

사양 (Specifications)

항목	내용
전압	110/220V, 50/60Hz, 단상
외함 보호 등급	IP54
최대 압력	0 – 10 bar
주변 온도 범위	-30°C ~ 60°C
Pump Head 재질	PVC, PVDF, SUS316
Diaphragm	PTFE
Valve	PVC, PVDF, SUS316
Valve Ball	ZrO₂

---

체크 밸브 및 펌프 헤드 정보

Check Valve
Cartridge type check valve with double ball design, high precision, easy to replace.

Pump Head
Varieties of material options: PVC, PVDF, SS304, SS316

Material	설명
PVC	내화학성 우수, 일반 용도
SS316	내식성 및 내열성 우수
PVDF	고내화학성, 고순도 적용 가능

---

모델별 사양 (Ordering Information)

Model	Flow (L/h)	Pressure (Bar)	Flow (GPH)	Pressure (Psi)	SPM (max)	Diaphragm Dia. (mm)	Power	Connection Size
JLM-S0110	1	10	0.3	145	110	34	30W	5×8mm
JLM-S0408	3.8	7.6	1	110	130	41	-	-
JLM-S0607	6.3	6.8	1.7	99	160	-	-	-
JLM-S0805	8	5	2.1	73	170	-	-	-
JLM-S1204	12	4	3.2	58	150	52	-	-
JLM-S1502	15	2	4	29	170	-	-	-
JLM-S2001	20	1	5.3	15	180	-	-	-

---

응용 분야 (Applications)

• Perfusion of animal tissue slice
• Flow Injection
• In-vitro system
• Re-circulating pump
• Filling of bottles
• Plastics production: Metering of additives
• Waste water treatment: Metering of flocculants
• Cooling circuits: Metering of corrosion inhibitors and biocides

---

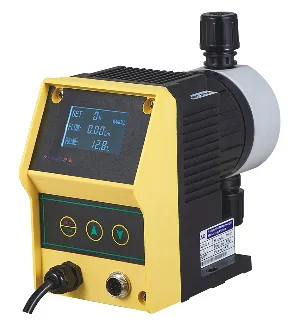

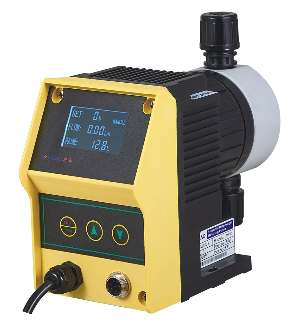

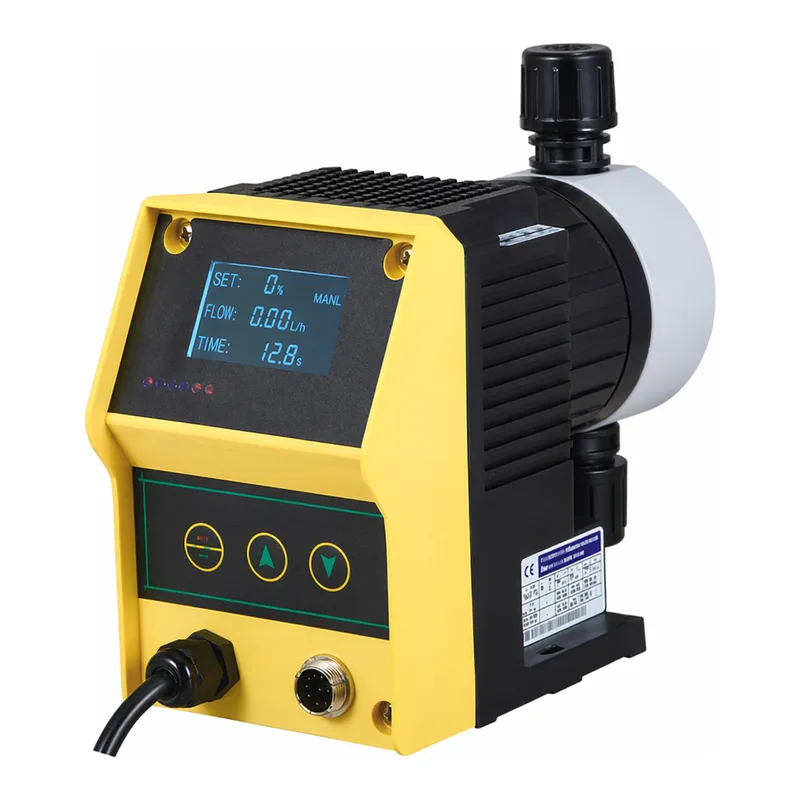

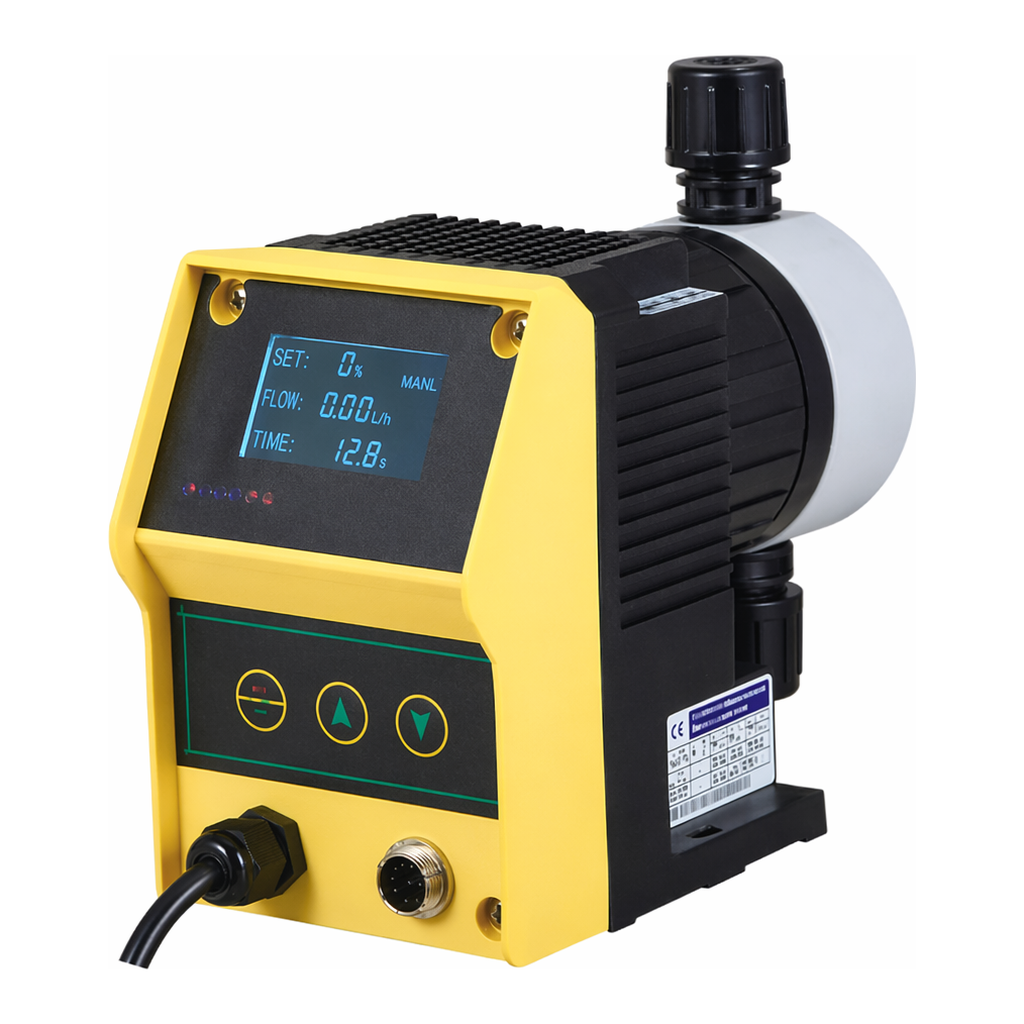

제품 이미지
