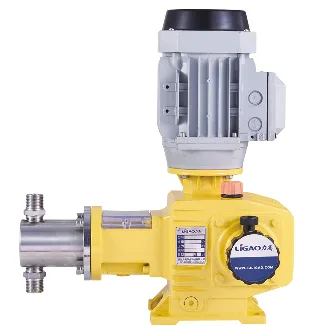

JSX SERIES-플런저 미터링펌프

JSX SERIES

Plunger Metering Pump

플런저 미터링펌프

---

제품 설명 (KEY FEATURES)

• Max: 1 채널
• 유량 범위: 2.4 - 234.0 L/h

---

FEATURES

• 스트로크 길이와 스트로크 속도 유량 제어
• Max: 1 채널
• 유량 범위: 2.4 - 234.0 L/h
• 지속적인 주입 가능 (Continuous Infusion)

---

SPECIFICATIONS

항목	내용
전압	110/220/380V, 50/60Hz, 단상/삼상 모터
압력	10.0 - 400 bar max
Pump Head 재질	SUS304, SUS316
Plunger 재질	Ceramic 또는 Ceramic coated with ceramic
Check Valve	SUS304, SUS316
Packing Seal	PTFE, SUS316 Ring
Check Valve Ball	Ceramic, SUS304, SUS316
Check Valve Seat	SUS304, SUS316, Ceramic

---

ORDERING INFORMATION

Model	Flow (lph, 50Hz)	SPM (50Hz)	Flow (lph, 60Hz)	SPM (60Hz)	Pressure (Bar)	Plunger Dia. (mm)	Stroke Length (mm)	Power
JSX 2/40	2	80	2.4	96	400	6	20	0.37 kW
JSX 3/32	3	80	3.6	96	320	8	20	0.5 kW
JSX 5/20	5	80	6	96	200	10	20	0.5 kW
JSX 8/14	8	80	9.6	96	140	12	20	0.5 kW
JSX 15/7.6	15	80	18	96	76	16	20	0.5 kW
JSX 25/5.0	25	80	30	96	50	20	20	0.5 kW
JSX 40/3.2	40	80	48	96	32	25	20	0.5 kW
JSX 50/2.5	50	80	60	96	25	28	20	0.5 kW
JSX 70/2.0	70	80	84	96	20	32	20	0.5 kW
JSX 85/1.6	85	80	102	96	16	35	20	0.5 kW
JSX 100/1.3	100	80	120	96	13	38	20	0.5 kW
JSX 125/1.0	125	80	150	96	10	42	20	0.5 kW
JSX 150/1.3	150	120	180	144	13	38	20	0.5 kW
JSX 200/1.0	195	120	234	144	10	42	20	0.5 kW

---

APPLICATIONS

• Perfusion of animal tissue slice
• Flow Injection
• In-vitro system
• Re-circulating pump
• Filling of bottles
• Plastics production: Metering of additives
• Waste water treatment: Metering of flocculants
• Cooling circuits: Metering of corrosion inhibitors and biocides

---

이미지에서 추출된 텍스트 반영

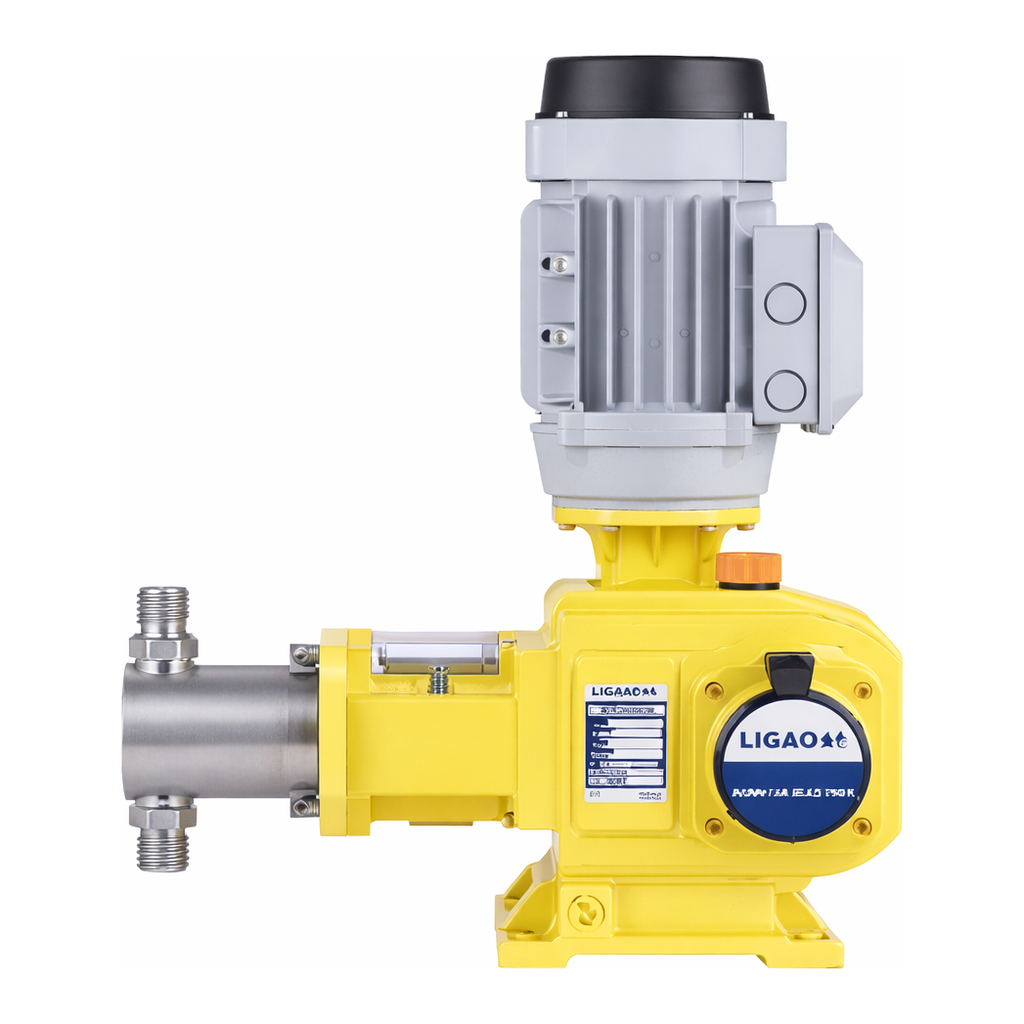

[이미지 1] 제품 라벨 정보

LIGAO
Model: JXM-A 60/1.0M

항목	내용
브랜드	LIGAO
모델명	JXM-A 60/1.0M

(산업용 펌프 본체에 부착된 라벨로, 모델명과 브랜드명이 명확히 표시됨)

[이미지 2] 기계 도면 정보

치수 및 표기

A
φB
C
D
4–φ11
127
152
99
124
240
100
412

(펌프 외형 치수를 나타내는 도면으로, 좌측은 측면도, 우측은 정면도로 구성되어 있음)

---
