1410 VD DC_Diaphragm Pump-소형 다이아프램 기체펌프(장비장착용)

1410 VD DC Diaphragm Pump

소형 다이아프램 기체펌프 (장비장착용)

---

제품 설명 (Key Features)

• Oil-less (무급유식)
• Low vibration (저진동)
• Low sound level (저소음)
• Compact design (소형 설계)
• Lightweight (경량)

---

구성 요소 (Components)

구성 요소 (Component)	설명 위치 (위치/역할)
Cylinder head	실린더 상단 부분
Spark plug	점화 플러그
Intake valve	흡기 밸브
Exhaust valve	배기 밸브
Piston	피스톤
Connecting rod	커넥팅 로드 (피스톤과 크랭크축 연결)
Crankshaft	크랭크축

---

사양 (Specifications)

PNEUMATIC DATA

항목	내용
Description	1410VD/1.5/E/DC
Part number	12 V → 14100304 / 24 V → 14100305
Max. flow	3.2 l/min
Max. intermittent pressure	1.9 bar
Max. continuous pressure	0.7 bar
Max. restart pressure	0.5 bar
Max. intermittent vacuum	73 %
Max. continuous vacuum	73 %
Max. restart vacuum	50 %

ELECTRICAL DATA

항목	내용
Motor type	DC brush
Nominal speed	3000 rpm
Nominal voltage	12/24 V DC
Max. power consumption	4.3 W
Motor insulation class	A
Protection class	IP20

GENERAL DATA

항목	내용
Ambient temperature	15–40 °C
Media temperature	15–40 °C
Weight	190 g
Port direction	D

WETTED PARTS

항목	재질
Pump head	PA
Diaphragm	EPDM
Valves	EPDM

OPTIONS

항목	내용
PPS

---

모델 키 (Model Key)

1410 | VD | 2.2 | / | E | / | DC
 Type  Vacuum, Pressure  Eccentric  Diaphragm, Valves, O-Ring  Motor type

---

유량 특성 (Flow Curves)

항목	내용
Flow [l/min]	0–4
Power [W]	0–8
Vacuum rel. [%]	-900 ~ 2100
Legend	■ Flow Rate / □ Power

---

적용 분야 (Applications)

• Continuous Inkjet (CIJ)
• Drop-on-Demand Inkjet (DOD)
• In-Vitro Diagnostics (IVD)
• Chemical Industry
• Medical Devices
• Laboratory and Analysis
• Industrial Applications
• Hygiene

---

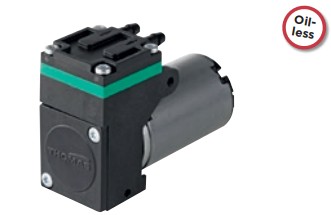

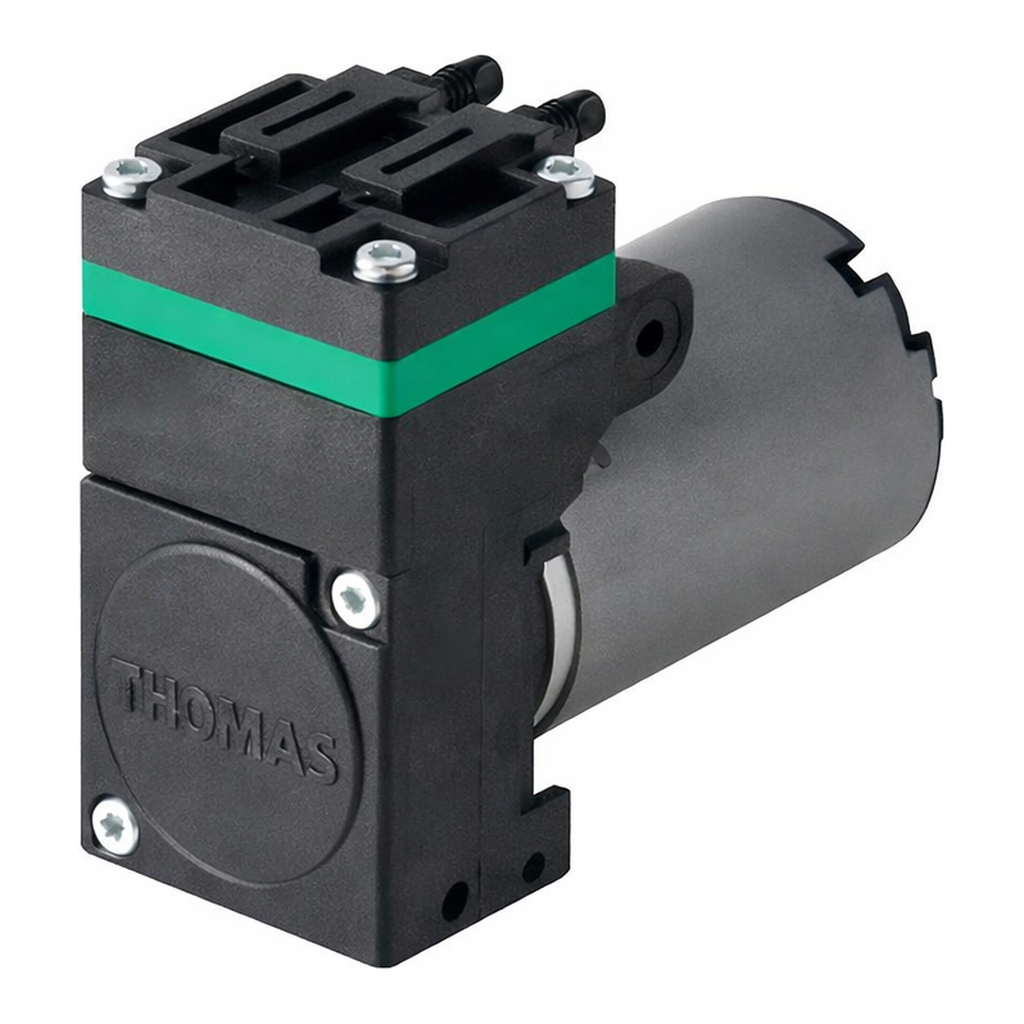

제품 이미지

1.
2.
3.
4.
