INV-15/22 Pump-세라믹 밸브리스 피스톤 펌프

INV-15/22 Pump

Ceramic Valveless Piston Pump

세라믹 재질의 밸브리스 피스톤 펌프로, 높은 내화학성과 정밀한 유량 제어가 가능합니다.
실험실, 화장품, 바이오 시약, 충진 장비 등 다양한 분야에 적용됩니다.

---

Key Features

• Flowrates: 최대 3600 mL/min
• Pressure: 0.5 MPa (5.0 bar)
• Revolution: 2.9 mL/rev (INV-15), 6.0 mL/rev (INV-22)
• Speed: 0–600 rpm
• 접액부: Ceramic (Al₂O₃), Housing (PTFE)
• Placement Angle: 20° (20° 이내 조절 가능)
• Long Life, Chemical Resistant, Leak Free

---

Specifications

항목	모델	INV-15	INV-22
재질 (Material)		Plunger, Pump chamber sleeve: Alumina 99.7%; Spout: PTFE	Plunger, Pump chamber sleeve: Alumina 99.7%; Spout: PTFE
Discharge Volume per Revolution		2.9 mL/rev	6 mL/rev
Speed		0–600 RPM	0–600 RPM
Placement Angle		20°	20°
Filling Accuracy		±0.5%	±0.5%
Maximum Throughput Pressure		0.5 MPa	0.5 MPa
Maximum Suction Height		4 m (측정 기준: 물)	4 m (측정 기준: 물)
Maximum Discharge Capacity		1740 mL/min	3600 mL/min
Weight		6.6 kg	6.9 kg
Host Size		41 × 17 × 25 cm	41 × 17 × 25 cm
Power Supply		220V 50/60Hz 100W	220V 50/60Hz 100W

---

재질 구성 및 부품 정보

주요 재질

• SiC, Al₂O₃, ZrO₂
  미크론 단위의 정밀 가공으로 제작되어 높은 토출 정밀도를 보장합니다.
  재질은 SiC, 산화알루미늄(Al₂O₃), 산화지르코늄(ZrO₂) 중 선택 가능.

주요 부품 라벨

• 泵头锁紧螺丝 (펌프 헤드 잠금 나사)
• 屏封 (실링 커버)
• 清洗液喷密封圈 (세정액 분사 씰링 링)
• 液喷密封圈 (액체 분사 씰링 링)
• 泵头密封圈 (펌프 헤드 씰링 링)
• 密封座 (씰링 시트)
• 泵头 (펌프 헤드)

하단 부품 재질

• 清洗液喷 / 液喷: PP, PTFE, POM, Stainless Steel (용접형 및 일반형)

펌프 헤드 각도 표시

• 펌프 헤드 각도 표시 눈금 포함
• 20°에서 최대 유량 토출
• 0°일 때는 유체 토출 없음

---

필터 부품 재질

모델	INV-05	INV-07	INV-10	INV-15	INV-20
플런저	ZrO₂	Al₂O₃	SiC
실린더		Al₂O₃	SiC	SUS304
펌프 헤드					PTFE
펌프 헤드 씰링 시트		NBR, 실리콘, FKM
펌프 헤드 씰링 링		Al₂O₃, POM, PTFE, PP, SUS316
액체 분사 및 세정액 분사	PTFE
액체 분사 씰링 링	NBR, 실리콘, FKM
실링 커버	PTFE

---

Applications

• Laboratory Equipment
• Cosmetics
• Injection
• Biological Reagents
• Fragrances
• Filling Machines

---

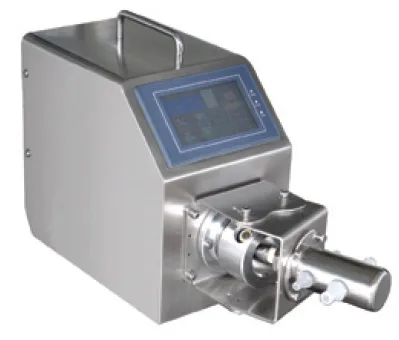

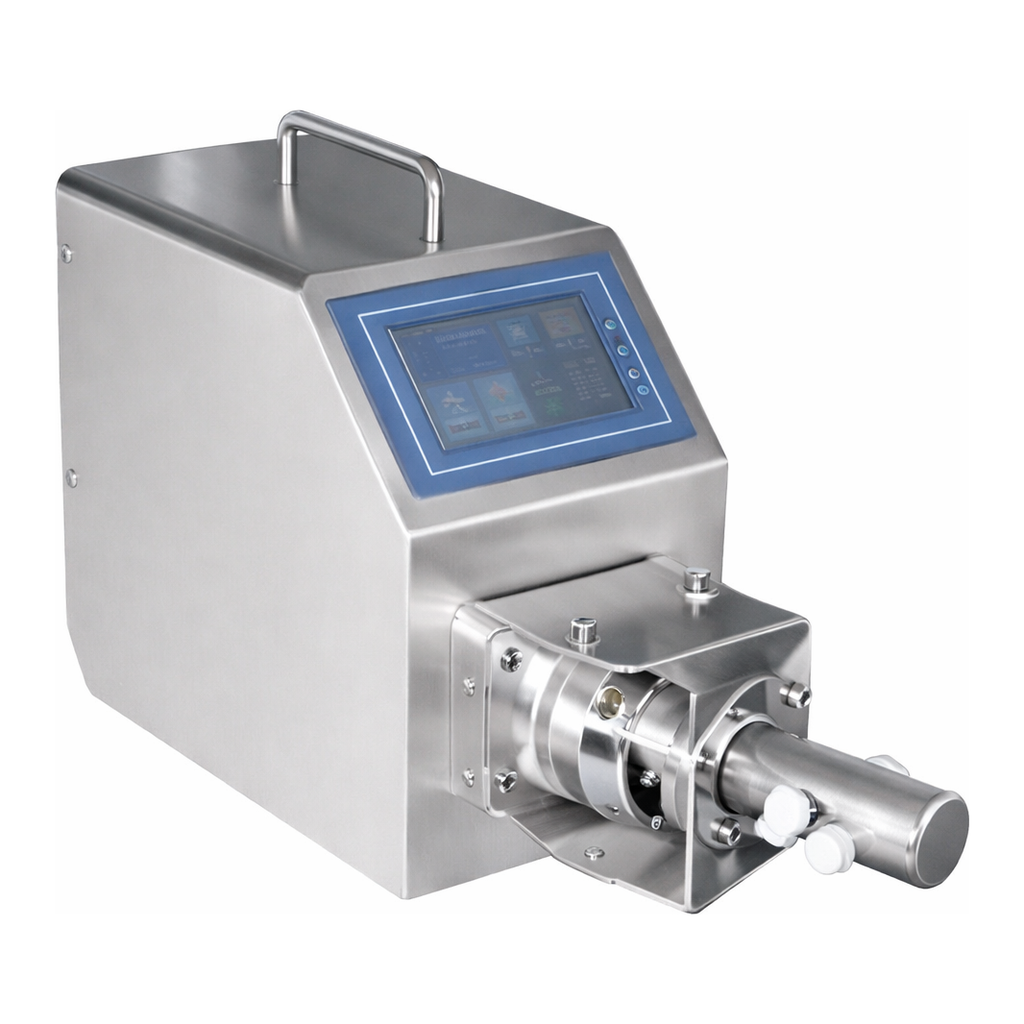

제품 이미지
