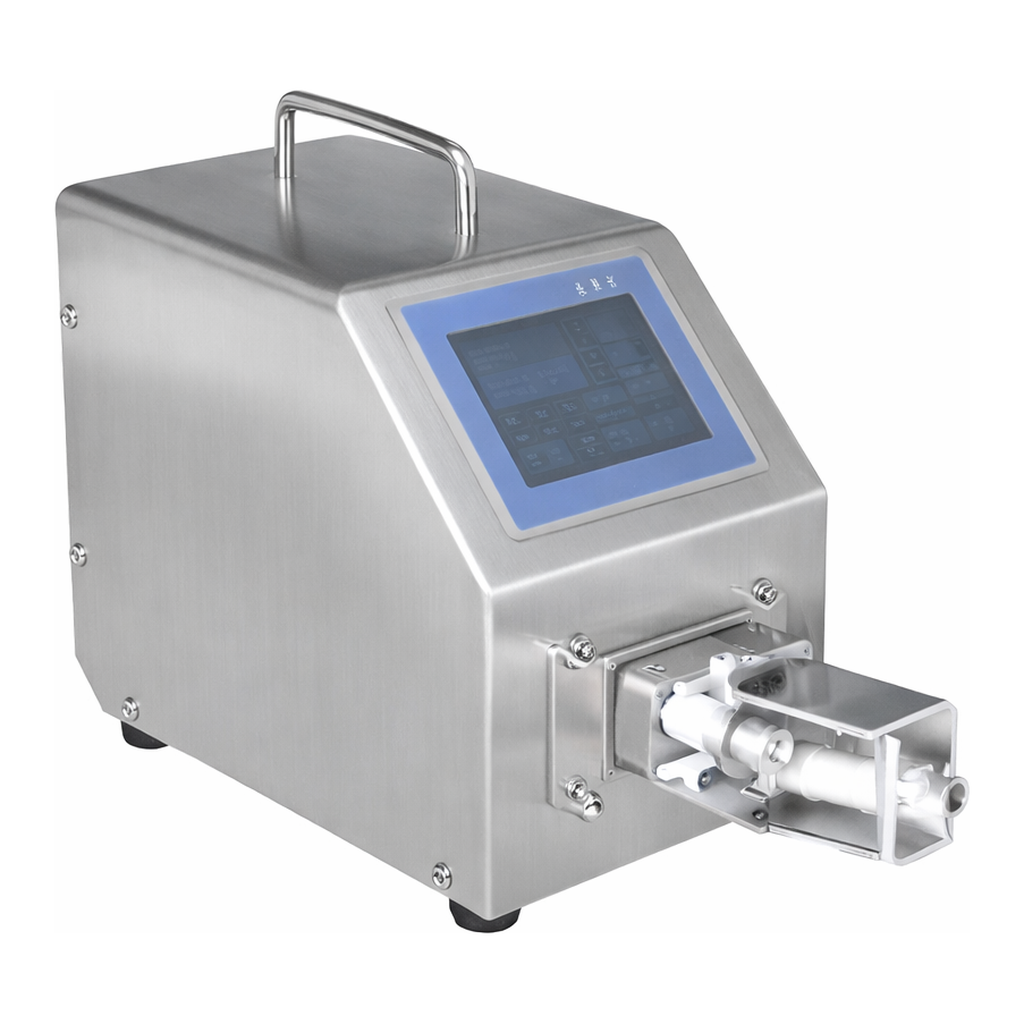

INV-05/07 Pump-세라믹 밸브리스 피스톤 펌프

상품 한눈에 보기

세라믹 밸브리스 구조로 높은 내화학성과 긴 수명을 자랑하는 피스톤 펌프 최대 200 mL/min 유량과 0.7 MPa 압력으로 정밀한 액체 이송 가능 Al₂O₃ 세라믹 및 PTFE 하우징으로 부식에 강함 화장품, 생물시약, 향료 및 정밀 충전 장비에 적합 다양한 모델(INV-05/07/10 등)로 유량 및 용도에 맞게 선택 가능

브랜드: Leadfluid
카테고리: Piston Pumps

#Leadfluid #Piston Pumps #Pumps

Leadfluid · INV-05/07 Pump-세라믹 밸브리스 피스톤 펌프

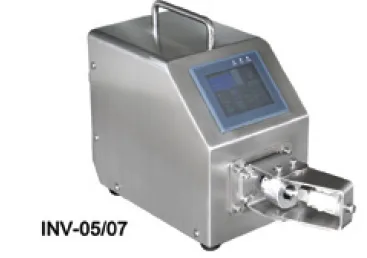

INV-05/07 Pump

Ceramic Valveless Piston Pump (세라믹 밸브리스 피스톤 펌프)

INV-05/07은 세라믹 재질의 밸브리스 구조를 채택한 정밀 피스톤 펌프로, 높은 내구성과 내화학성을 제공합니다.

제품 설명 (Key Features)

Flowrates: ~200 mL/min
Pressure: 0.7 MPa (7.0 bar)
Revolution: 0.17 mL/rev, 0.3 mL/rev
Speed: 0–600 rpm
접액부: Ceramic (Al₂O₃), Housing (PTFE)

주요 특징 (Features)

Long Life (긴 수명)
Chemical Resistant (내화학성 우수)
Leak Free (누출 방지 설계)
정밀한 유량 제어 및 안정적인 운전 가능

사양 (Specifications)

항목	INV-05	INV-07	INV-10
재질 (Material)	Plunger, Pump chamber sleeve (Al₂O₃ 99.7%); Spout (PTFE)	Plunger, Pump chamber sleeve (Al₂O₃ 99.7%); Spout (PTFE)	Plunger pump chamber sleeve (Al₂O₃ 99.7%); Spout (PTFE)
회전당 토출량 (Discharge volume per revolution)	0.17 mL/rev	0.3 mL/rev	0.7 mL/rev
속도 (Speed)	0–600 rpm	0–600 rpm	0–600 rpm
설치 각도 (Placement angle)	15°	15°	20°
충전 정밀도 (Filling accuracy)	±0.5%	±0.5%	±0.5%
최대 토출 압력 (Maximum throughput pressure)	0.7 MPa	0.7 MPa	0.7 MPa
최대 흡입 높이 (Maximum suction height)	4 m (물 기준)	4 m (물 기준)	4 m (물 기준)
최대 토출량 (Maximum discharge capacity)	100 mL/min	200 mL/min	420 mL/min
중량 (Weight)	3.5 kg	3.5 kg	4 kg
크기 (Host size)	34 × 13 × 23 cm	34 × 13 × 23 cm	34 × 13 × 23 cm
전원 (Power supply)	220V 50/60Hz 80W	220V 50/60Hz 80W	220V 50/60Hz 80W

재질 및 구조 설명

세라믹 재질 선택: Al₂O₃, SiC, ZrO₂ 등 다양한 옵션
미크론 단위 가공: 정밀한 토출량 보장
주요 부품 구성:
- 泵头锁紧螺丝 (펌프 헤드 잠금 나사)
- 清洗液喷嘴密封圈 (세정액 노즐 씰링 링)
- 液喷密封圈 (액체 분사 씰링 링)
- 泵头密封圈 (펌프 헤드 씰링 링)
- 密封座 (씰 시트)
- 泵头 (펌프 헤드 본체)

펌프 설치 각도와 유량 관계

펌프 헤드 각도 표시 눈금 포함
설치 각도 20°일 때 최대 유량 토출
설치 각도 0°일 때 액체 토출 없음

부품 재질 구성

부품	INV-05	INV-07	INV-10	INV-15	INV-20
플런저 (柱塞)	ZrO₂	Al₂O₃	SiC	SUS304	—
실린더 (缸筒)	—	Al₂O₃	SiC	—	PTFE
펌프 헤드 (泵头)	—	PTFE	—	SUS304	PTFE
펌프헤드 씰 시트	—	NBR, 실리콘, FKM	—	—	—
펌프헤드 씰링 링	—	Al₂O₃, POM, PTFE, PP, SUS316	—	—	—
액체 분사 및 세정 노즐	—	PTFE	—	—	—
액체 분사 씰링 링	—	NBR, 실리콘, FKM	—	—	—
씰링 부품 (屏封)	—	PTFE	—	—	—
