RH/QP Head-로타리 피스톤 정밀 정량 펌프헤드

RH/QP Head

Rotary Valveless Piston Pump Head

로타리 피스톤 정밀 정량 펌프헤드로, 밸브리스 구조를 통해 유지보수가 용이하며 높은 내화학성과 내구성을 제공합니다.

---

주요 특징 (Key Features)

• 최대 1채널 구성
• 강한 내화학성 및 내구성
• 다양한 헤드 내부 재질 선택 가능
• 밸브리스 방식으로 유지보수 용이
• 0–100% 각도 및 스트로크 조절 가능
• 최대 압력: 6.9 bar
• 지속적인 주입(Continuous Infusion) 가능
• 정/역 방향 운전 및 자흡(Self-priming) 가능
• 우수한 재현성

---

사양 (Specifications)

항목	내용
최대 채널 수	1
압력 범위	최대 6.9 bar
각도 조절	0–100% 조절 가능
스트로크 조절	가능
주입 방식	연속 또는 정/역 방향
자흡 기능	지원
내화학성	우수
재질 선택	Ceramic, PVDF, PTFE, 316SS 등
온도 범위	최대 350°F (177°C) 모델 선택 가능

---

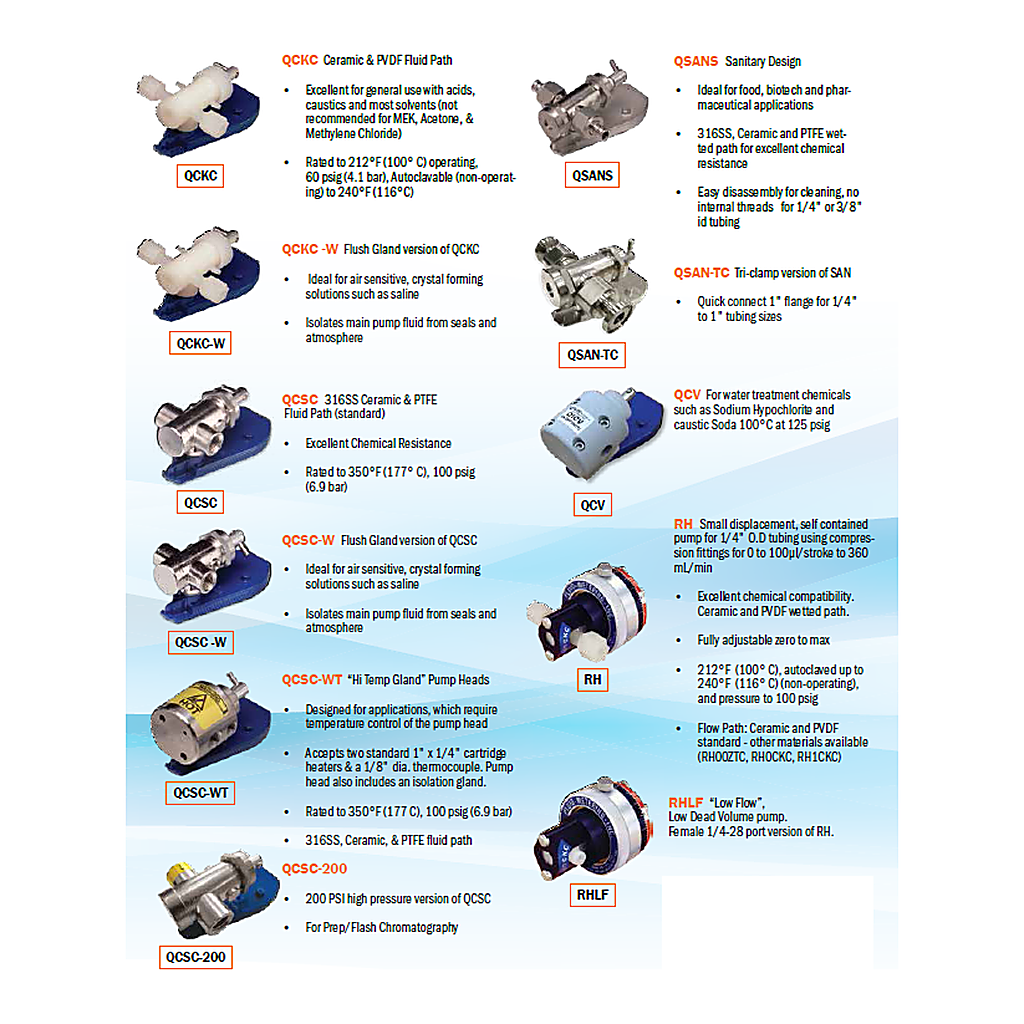

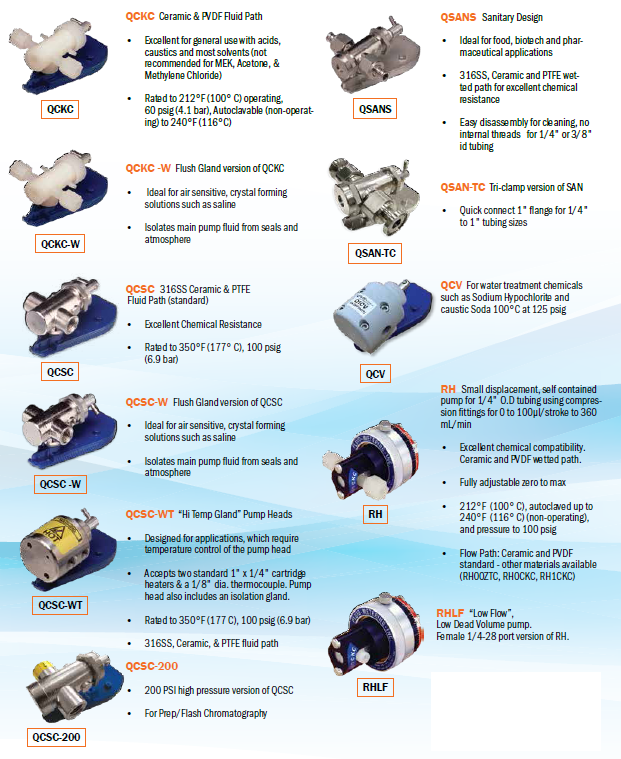

제품 타입별 특징 (Extracted from Image)

QCKC

Ceramic & PVDF Fluid Path

• 산, 염기 및 대부분의 용매에 적합 (단, MEK, 아세톤, 메틸렌클로라이드는 비추천)
• 작동 온도 212°F(100°C), 60 psig(4.1 bar)
• 비작동 상태에서 240°F(116°C)까지 오토클레이브 가능

QCKC-W

Flush Gland 버전

• 공기 민감성 또는 결정 형성 용액(예: Saline)에 적합
• 메인 유체를 씰 및 외기와 분리

QCSC

316SS Ceramic & PTFE Fluid Path (Standard)

• 우수한 내화학성
• 350°F(177°C), 100 psig(6.9 bar)

QCSC-W

Flush Gland 버전

• 공기 민감성, 결정화 용액용
• 유체와 외기 분리

QCSC-WT

Hi Temp Gland Pump Head

• 온도 제어가 필요한 응용에 적합
• 카트리지 히터 2개 및 열전대(thermocouple) 장착 가능
• 350°F(177°C), 100 psig(6.9 bar)
• 316SS, Ceramic, PTFE 유로 구성

QCSC-200

고압형 (200 PSI)

• Prep/Flash Chromatography용

QSANS

Sanitary Design

• 식품, 바이오, 제약용
• 316SS, Ceramic, PTFE 젖는 부품 구성
• 세척 용이, 내부 나사 없음

QSAN-TC

Tri-clamp 버전

• 1" 플랜지로 1/4"~1" 튜빙 연결 가능

QCV

• 수처리용 (예: 차아염소산나트륨, 가성소다)
• 100°C, 125 psig

RH

소형 자흡식 펌프헤드

• 1/4" O.D. 튜빙용, 0~100 µL/stroke, 최대 360 mL/min
• Ceramic 및 PVDF 유로
• 완전 조절식(0~최대)
• 212°F(100°C), 비작동 상태에서 240°F(116°C) 오토클레이브 가능
• 60 psig(4.1 bar)

RHLF

Low Flow, Low Dead Volume Pump Head

• Female 1/4-28 포트 버전

---

펌프 헤드 재질 구성 (Pump Head Materials Configurator)

RH LAB PUMP, RP

Piston Size

• 00 = 1/8" DIA
• 05 = 3/16" DIA
• 10 = 1/4" DIA
• 11 = 3/8" DIA

Q PUMP

Piston Size

• 05 = 1/8" DIA
• 10 = 1/4" DIA
• 11 = 3/8" DIA
• 21 = 5/8" DIA
• 31 = 1" DIA

Code Example: 1 C K C - W

Piston Material

Code	Material	Notes
C	Ceramic (Alumina)	Standard for Stainless Steel & SAN
SAN	Sanitary (316SS)

Cylinder Case Material

Code	Material	Notes
K	Fluorocarbon (PVDF)	Standard for Plastic & SAN
SAN	Sanitary (316SS)
T	Tefzel

Cylinder Liner Material

Code	Material	Notes
C	Ceramic (Alumina)	Standard for Stainless Steel & SAN
SAN	Sanitary (316SS)

Options

• W = Isolation Gland
• WT = Isolation & Temperature Stand
• TF = Sanitary Flange
• LF = Low Dead Volume Head (60 mL/min Max)
• R479 = Laser Flow Adapter Kit
• S = All Stainless Steel Pump Head Carrier (Q only)

---

PHM (Pump Head Module)

Piston Size Code	CKC	CKY	CSC	CSY	SAN	SKY	SSY	STY	CTC
RH00
RH0
RH1
Q0
Q1
Q2
Q3

Wetted Parts

Code	구성 재질
CKC	Ceramic, PVDF
CKY	Ceramic, PVDF, Carbon
CSC	Ceramic, 316SS
CSY	Ceramic, 316SS, Carbon
SAN	Ceramic, Teflon
SKY	316SS, PVDF, Carbon
SSY	316SS, Carbon
STY	316SS, Tefzel, Carbon
CTC	Ceramic, Tefzel

최대 온도

Code	Max Temp
CKC	212°F
CKY	212°F
CSC	350°F
CSY	350°F
SAN	350°F
SKY	140°F
SSY	140°F
STY	140°F
CTC	212°F

옵션

Option	CKC	CKY	CSC	CSY	SAN	SKY	SSY	STY	CTC
LF	N/C			N/C			N/C		N/C
W
WT
TC
R479
S ("Q" Only)

---

응용 분야 (Applications)

• 동물 조직 절편의 관류(Perfusion)
• 유동 주입(Flow Injection)
• In-vitro 시스템
• 순환 펌프(Recirculating Pump)
• 병 충전(Filling of Bottles)

---

이미지 내 눈금 표시

-100%  0%  +100%
→ 각도 및 스트로크 조절 범위 표시

---

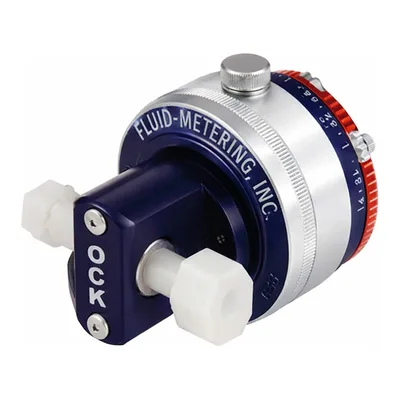

제품 이미지
