KFS BLDC-소형 튜브연동식 액체펌프

KFS BLDC 소형 튜브연동식 액체펌프

OEM BLDC Peristaltic Pump

---

Kamoer
RoHS | ISO 9001

---

제품 설명 (Key Features)

• 최대 1채널 지원
• 유량 범위: 최대 95 mL/min
• 기어비: 1:14 (1단 감속) / 1:196 (2단 감속)
• 콤팩트한 펌프 구조

---

주요 특징 (Features)

• 최대 1채널
• 다양한 튜브 사용 가능 및 교체 용이
• 전압: 12V / 24V DC
• 압력: 최대 1.0 bar
• 유체 온도: 최대 100°C
• 롤러 수: 3
• 사용 가능한 튜브 내경: 1.0–3.0 mm ID

---

사양 (Specifications / Ordering Information)

Flow Rate [mL/min]

| Model | KF5-HA | KF5-HB | KF5-HC | KF5-HD | KF5-HE | KF5-HF | KF5-HG | KF5-HH | KF5-HI | KF5-HJ | KF5-HK | KF5-HL | KF5-HM | KF5-HN | KF5-HO | KF5-HP | KF5-HQ | KF5-HR | KF5-HS | KF5-HT | KF5-HU | KF5-HV | KF5-HW | KF5-HX | KF5-HY | KF5-HZ | KF5-HAA | KF5-HAB | KF5-HAC | KF5-HAD | KF5-HAE | KF5-HAF | KF5-HAG | KF5-HAH | KF5-HAI | KF5-HAJ | KF5-HAK | KF5-HAL | KF5-HAM | KF5-HAN | KF5-HAO | KF5-HAP | KF5-HAQ | KF5-HAR | KF5-HAS | KF5-HAT | KF5-HAU | KF5-HAV | KF5-HAW | KF5-HAX | KF5-HAY | KF5-HAZ |
|--------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|
| Motor speed (rpm) | 540 | 720 | 960 | 1140 | 1320 | 1500 | 1680 | 1860 | 2040 | 2220 | 2400 | 2580 | 2760 | 2940 | 3120 | 3300 | 3480 | 3660 | 3840 | 4020 | 4200 | 4380 | 4560 | 4740 | 4920 | 5100 | 5280 | 5460 | 5640 | 5820 | 6000 | 6180 | 6360 | 6540 | 6720 | 6900 | 7080 | 7260 | 7440 | 7620 | 7800 | 7980 | 8160 | 8340 | 8520 | 8700 | 8880 | 9060 | 9240 | 9420 | 9600 |
| Flow rate (ml/min) | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 6.5 | 7.0 | 7.5 | 8.0 | 8.5 | 9.0 | 9.5 | 10.0 | 10.5 | 11.0 | 11.5 | 12.0 | 12.5 | 13.0 | 13.5 | 14.0 | 14.5 | 15.0 | 15.5 | 16.0 | 16.5 | 17.0 | 17.5 | 18.0 | 18.5 | 19.0 | 19.5 | 20.0 | 20.5 | 21.0 | 21.5 | 22.0 | 22.5 | 23.0 | 23.5 | 24.0 | 24.5 | 25.0 | 25.5 | 26.0 | 26.5 | 27.0 |

Note:

• Tube: 1.5mm×1.5mm silicone, 6RPM, 12V, Water 1M
• Ideal working condition: Ambient temperature 40°C

---

모델 명명 규칙 (Model Naming Convention)

KF5-HA 1 B 06 G

• Motor: 1
• Slowdown: B
• Material: 06
• Size: G
• Colour: (varies)

---

세부 사양 (Details)

Motor Selection

• Motor type: DC / Brushless
• Voltage: 6V / 12V / 24V

Tube Selection

• Material: BPT or V
• Manufacturer: Vaton / Silicone S

Main Material

• 고강도 PC 플라스틱 커버로 투명성과 내구성 확보
• 펌프 작동 상태를 육안으로 확인 가능

Transmission Method

• 구동 방식: 기어 드라이브
• 감속 기어: 1단
• 유량은 모터 속도에 비례

---

설치 규격 (Installation Hole Size)

• Ø33~Ø36
• 48.5±1
• 2-M3

---

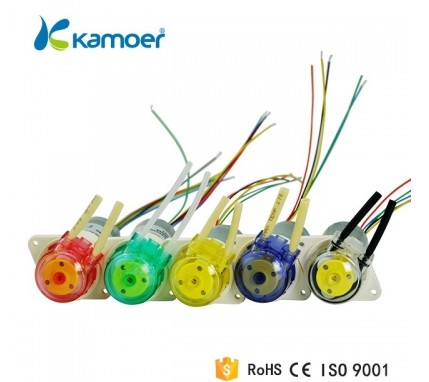

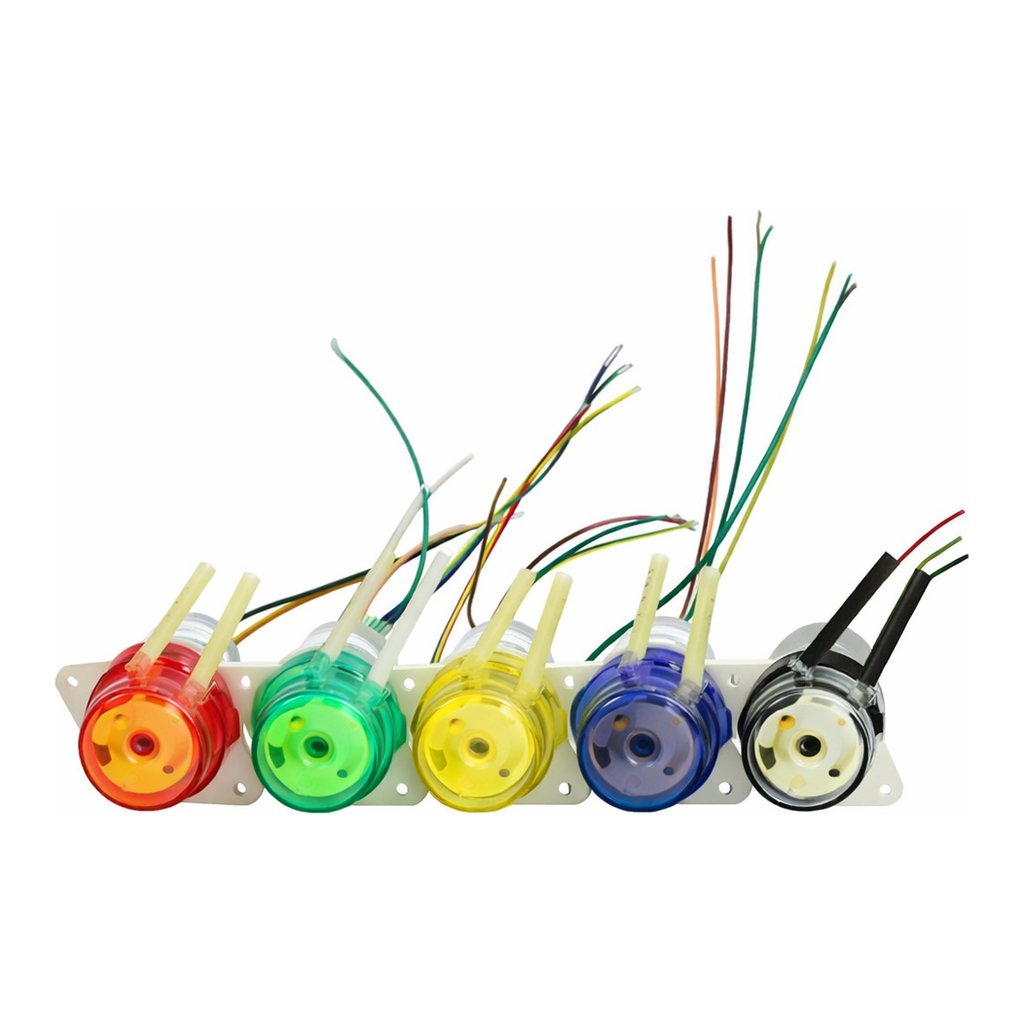

펌프 헤드 색상 (Pump Head Colour)

• Red (R)
• Yellow (Y)
• Green (G)
• White (W)

---

설치 방법 (Installation Method)

• 패널 장착형 구조
• 클립을 풀어 실리콘 튜브를 쉽게 교체 가능

---

응용 분야 (Applications)

Application	Tubes	Materials	Features	Tubing Life	Size
Unmanned aircraft spray	B	PharMed®	고내화학성, 내노화성, 장수명, 다양한 액체 이송 가능	>1000h	Ø1×Ø3mm
Cleaning robot	V	Silicone	탄성 및 복원력 우수, 물 및 세정액 이송에 적합	>1000h	Ø1×Ø3mm
Sweeping robot	S	Silicone	탄성 및 복원력 우수, 물 및 세정액 이송에 적합	>1000h	Ø1×Ø3mm

Note:
데이터는 25°C, 물 기준 측정값이며 실제 유량은 튜브 재질, 점도, 모터 속도에 따라 달라질 수 있습니다.

---

커넥션 테이블 (Connection Table)

Pin	Connection	Color	Rating
1	VCC	Red	+V
2	GND	Black	0V
3	FG	Yellow	Signal
4	VSP	Green	Speed control
5	VR	Blue	Adjust speed
6	NC	White	—

---

브러시리스 모터 배선도 (Brushless Motor Wiring Diagram)

Pin 1: Red (+V)
Pin 2: Black (0V)
Pin 3: Yellow (FG)
Pin 4: Green (VSP)
Pin 5: Blue (VR)
Pin 6: White (NC)

---

외형 치수 (Overall Dimensions)

• 52.5 mm
• 83.5 mm
• 65.5 mm
• 51.5 mm

---

기타 사항 (Other Notes)

• 1단 감속 기어
• 손쉬운 분리형 구조
• 색상별 펌프 헤드 제공 (R, Y, G, W)

---

적용 분야 (Typical Applications)

• 동물 조직 절편 관류
• 유동 주입 (Flow Injection)
• In-vitro 시스템
• 순환 펌프
• 병 충전

---
