KFS series-소형 튜브연동식 액체펌프

KFS Series – 소형 튜브연동식 액체펌프

OEM Peristaltic Pump

---

주요 특징 (Key Features)

• 최대 1채널 구성
• 유량 범위: 최대 85 mL/min
• 감속비(Gear Rate): 1:14 (One slowdown) / 1:196 (Two slowdown)
• 컴팩트한 설계로 OEM 장비 내장에 용이

---

제품 특징 (Features)

• 다양한 튜브 사용 가능 및 간편한 교체
• 전압: 12/24V DC
• 최대 압력: 1.0 bar
• 유체 온도: 최대 100°C
• Roller 수: 3
• 사용 가능한 튜브 내경: 1.0–3.0 mm ID

---

인증 정보

항목	내용
브랜드	Kamoer
인증	RoHS, CE, ISO 9001

---

사양 및 주문 정보 (Specifications / Ordering Information)

표 1

Model	B04	B06	B09	B04	B06	B10	V01
Motor	12/24	12/24	12/24	12/24	12/24	12/24	12/24
Material	BPT	BPT	BPT	Silicon	Silicon	Silicon	Viton
One slowdown gear	12	45	45	12	45	45	55
Flow rate (ml/min)	12	45	45	12	45	45	55
Two slowdown gear	6	20	20	6	20	20	30
Flow rate (ml/min)	6	20	20	6	20	20	30
Connection (mm)	1.6	1.6	1.6	2.4	2.4	2.4	4
Connection (inch)	1/16	1/16	1/16	3/32	3/32	3/32	5/32
Tube length (mm)	135	135	135	175	175	175	175
Tube length (inch)	5	5	5	7	7	7	7

모델 표기 예시:
KFS – HA 1 B 06 G
(motor / slowdown / material / size / colour)

---

유량 (Flow Rate)

• One slowdown gear: 12–45 mL/min
• Two slowdown gear: 6–30 mL/min

---

설치 (Installation)

카세트는 공구 없이 탈착 가능하며, 튜브 교체 등 유지보수가 신속하게 수행됩니다.

---

치수 (Dimension)

• Ø33~Ø36
• 48.5±1
• 2-M3

Two slowdown gear:

• Ø37.5±1.5
• Ø6.3±2
• 61.5
• 89.6
• 80.6

One slowdown gear:

• Ø37.5±1.5
• Ø6.3±2
• 61.5
• 80.6
• 89.6

---

튜브 사양 (Tube Specifications)

표 2

Tube	Material	Feature	Temp.	Size
B	Pharmed® BPT	비독성, 무발열성, 고투명도, 무취, 긴 수명, 높은 인장강도, 피로 저항성, 우수한 유연성, 내열성 우수	-40°C~135°C	135mm (stopped 50mm)
V	Viton	내열성 및 내화학성 우수, 노화 저항, 내유·내산·내알칼리·내오존성 우수	-20°C~200°C	135mm (stopped 50mm)
S	Silicon	약산·약알칼리 저항, 유연성 우수, 범용성 높음	-50°C~175°C	175mm (stopped 50mm)

---

연결 코드 (Connection Code)

표 3

Code	Connection	Tubing
1	Ø1.6 × Ø1.6	1/16in
2	Ø1.6 × Ø2.4	3/32in
3	Ø2.4 × Ø3.2	1/8in
4	Ø4.0 × Ø4.8	5/32in

---

작동 조건 (Working Conditions)

• 작동 온도: 0~40°C
• 상대 습도: < 80%

---

재질 (Material)

• 투명한 본체로 모터 상태를 육안으로 확인 가능
• 카세트 재질: Super PC 플라스틱
• 기어: 저소음·장수명 엔지니어링 플라스틱

---

색상 (Colour)

• R: Red
• Y: Yellow
• B: Blue
• G: Green

---

응용 분야 (Applications)

• 동물 조직 슬라이스 퍼퓨전
• Flow Injection
• In-vitro 시스템
• 순환 펌프
• 병 충진
• 무인 항공기 분사
• 청소 로봇 및 스위핑 로봇

---

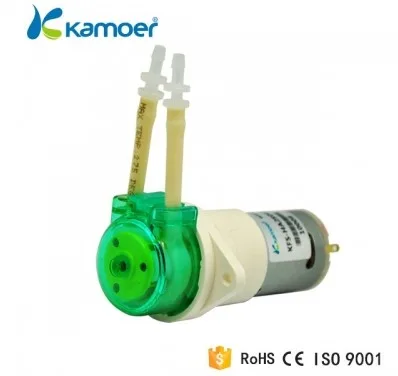

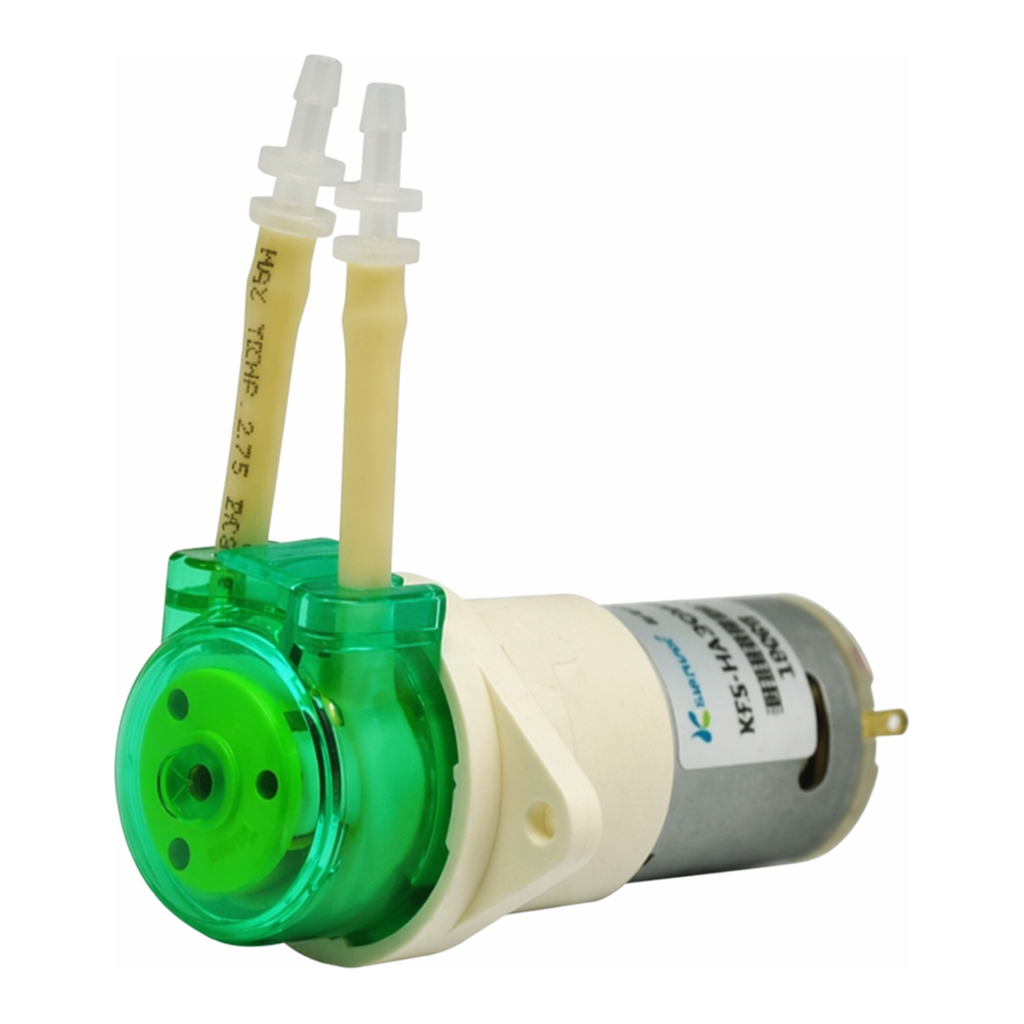

제품 이미지
