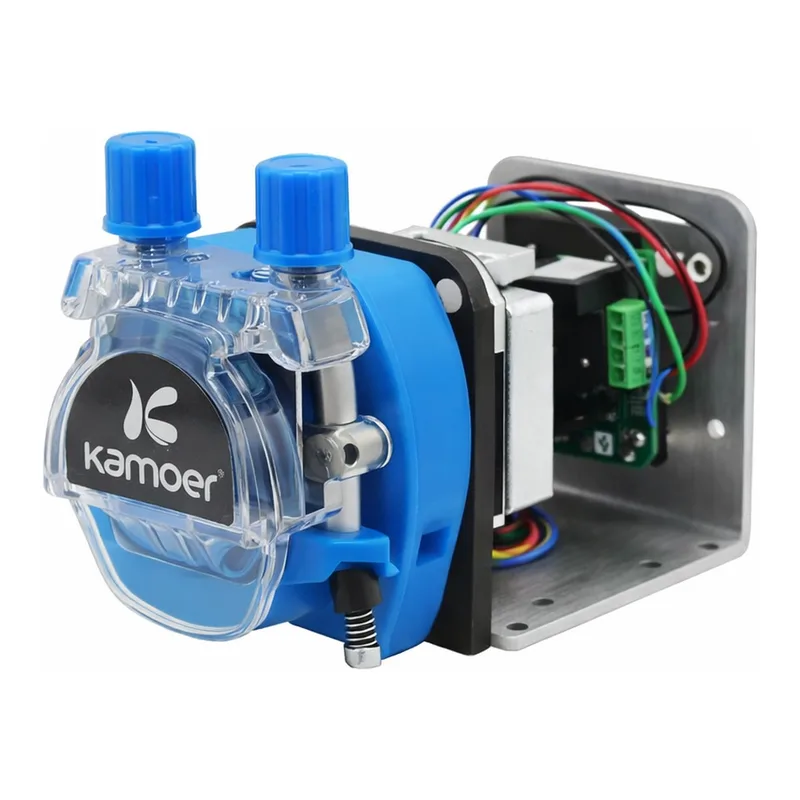

KCM series-소형 튜브연동식 액체펌프

KCM Series – 소형 튜브연동식 액체펌프

OEM Peristaltic Pump

---

인증 정보

항목	내용
브랜드	kamoer
인증	RoHS, CE, ISO 9001

---

주요 특징 (Key Features)

• 최대 1채널 지원
• 유량 범위: 최대 320 mL/min
• 콤팩트한 디자인
• 지속적인 주입(Continuous Infusion) 가능

---

상세 사양 (Features)

• 다양한 튜브 사용 가능 및 간편한 교체
• 전압: 12/24V DC (350/450 rpm) 스테퍼 모터
• 최대 압력: 1.0 bar
• 유체 온도: 최대 100°C
• 롤러 수: 4 / 8 rollers
• 사용 가능한 튜브 내경: 0.8–4.0 mm

---

응용 분야 (Applications)

• 동물 조직 절편 관류 (Perfusion of animal tissue slice)
• 유량 주입 (Flow Injection)
• 시험관 내 시스템 (In-vitro system)
• 순환 펌프 (Re-circulating pump)
• 병 충전 (Filling of bottles)

---

세부 기술 정보 (Detailed Technical Information)

제품 개요

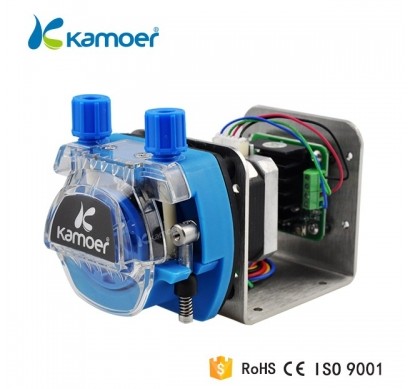

Kamoer® KCM Peristaltic Pump
High precision, small size, stepper motor 기반의 소형 정밀 펌프

---

주요 특징

1. 정밀하고 콤팩트한 디자인
2. 스테퍼 모터 기반의 고정밀 구동
3. 다양한 설치 방식 지원 (ODMA / ODMB)
4. 고성능 및 저맥동(pulsation)

---

설치 방식

• Installation mode: ODMA – 75mm / 125mm
• Installation mode: ODMB – 75mm / 138mm

---

기본 파라미터 (Basic Parameters)

KCM-S16-8-ODMB
| 항목 | 내용 |
|------|------|
| Model | KCM-S16-8-ODMB |
| Motor type | Stepper motor |
| Tube size | 0.8–4.0 mm ID |
| Installation mode | ODMA / ODMB |

---

1. 튜브 선택 (Tube Selection)

No.	재질	특징	수명
1	Silicon	우수한 탄성, 내열성, 내오존성, 절연성 및 살균 가능. 약산/약알칼리/중성액 운반 적합.	≥200H
2	PharMed® BPT	생체적합성 우수, 내산화 및 내화학성 우수. 다양한 수용액, 산, 알칼리 운반에 적합.	≥1000H

---

2. 펌프 튜브 모델 선택 (Pump Tube Model Selection)

재질	ID (mm)	OD (mm)	유량 (ml/min) @ rpm
Silicon	3.17	6.35	37 / 74 / 148 / 296
Silicon	4.76	8.00	59 / 118 / 236 / 472
Silicon	6.35	9.70	83 / 166 / 332 / 664
Silicon	7.94	11.10	105 / 210 / 420 / 840
Silicon	9.53	12.70	125 / 250 / 500 / 1000

작동 조건

• 주변 온도: 0–40°C
• 상대 습도: ≤80%

---

치수 정보 (Dimensions)

Wall plate hole size (Unit: mm)
56.2 × 56.2 / Ø4.5 홀 구성

---

드라이브 배선도 (Drive Wiring Diagram)

Controller	Driver
PUL+	PUL+
PUL-	PUL-
DIR+	DIR+
DIR-	DIR-
ENA+	ENA+
ENA-	ENA-

배선 참고

• 부동 제어 신호(Floating control signal): Controller의 “PUL-”, “DIR-”, “ENA-”를 Driver의 동일 단자에 연결
• 공통 양극(Common anode): “PUL+”, “DIR+”, “ENA+”를 동일 단자에 연결
• 공통 음극(Common cathode): “PUL-”, “DIR-”, “ENA-”를 동일 단자에 연결

---

권장 컨트롤러 (Recommended Controller)

펄스 신호 발생기가 없는 경우 Kamoer 스테퍼 모터 컨트롤러 사용 권장.
드라이버 및 컨트롤러는 벽면 설치 시 펌프 하단에 고정 가능.

---

설치 방법 (Installation Method)

• ODMA 방식: 75mm / 125mm
• ODMB 방식: 75mm / 138mm
• 벽면 지지대 홀: Ø4.5, 간격 56.2mm

---

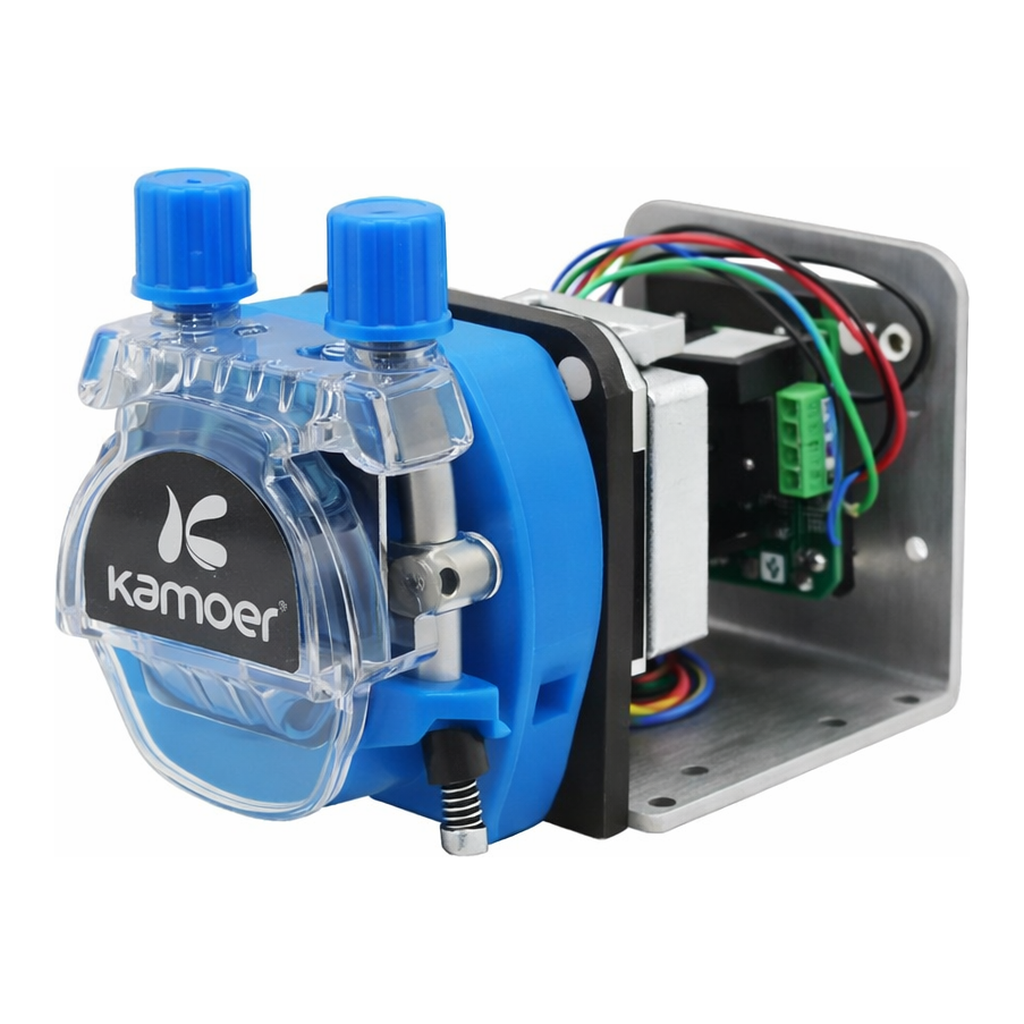

제품 이미지
