KXF series-소형 튜브연동식 액체펌프

KXF Series – 소형 튜브연동식 액체펌프

OEM Peristaltic Pump

---

브랜드 및 인증

Kamoer

• RoHS
• CE
• ISO 9001

---

주요 특징 (Key Features)

• 최대 1채널 지원
• 유량 범위: 최대 80 mL/min
• 컴팩트한 펌프 구조
• 다양한 튜브 사용 가능 및 간편한 교체
• 전압: 6 / 12 / 24V DC
• 최대 압력: 1.0 bar
• 유체 온도: 최대 100°C
• 롤러 수: 3
• 사용 가능한 튜브 내경: 0.4 – 3.0 mm ID

---

상세 사양 (Specifications)

항목	사양
채널 수	1
최대 유량	80 mL/min
전압	6 / 12 / 24V DC
최대 압력	1.0 bar
유체 온도	최대 100°C
롤러 수	3
사용 튜브 내경	0.4 – 3.0 mm

---

응용 분야 (Applications)

• 동물 조직 절편 관류 (Perfusion of animal tissue slice)
• 유량 주입 (Flow Injection)
• In-vitro 시스템
• 순환 펌프 (Re-circulating pump)
• 병 충진 (Filling of bottles)

---

이미지 내 상세 정보 (OCR 통합)

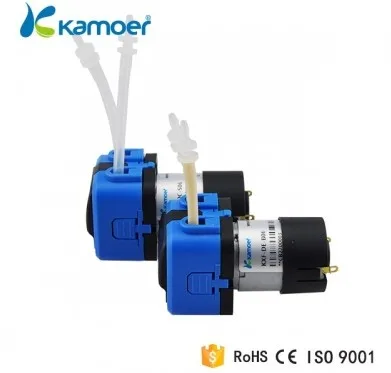

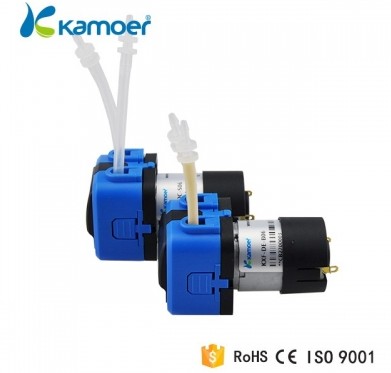

Kamoer KXF Peristaltic Pump

High precision, low noise

특징 요약

1. 세련된 디자인과 다양한 색상
2. 소형이면서 강력한 성능
3. 점성이 있는 액체 및 비점성 액체 모두에 적합
4. 다양한 응용 분야에 사용 가능

---

기본 파라미터 (Basic Parameters)

모델 예시: KXF-DA B 04

1. 재질 (Materials)

코드	튜브 재질	특징	수명	크기
S	Silicon	흡수율 낮고 내화학성 우수, 오토클레이브 가능. 고온에서 수명 단축 가능	≥100 시간	115mm (Φ4×Φ6.5mm)
B	PharMed® BPT	무독성, 비발열성, 내화학성 우수, 생물학적 응용에 적합	≥200 시간	115mm (Φ4×Φ6.5mm)

2. 유량 (Flow Rate)

코드	ID (mm)	유량 (mL/min)	재질	튜빙 수명 (시간)
S01	0.43	0.43	S	≥26
S02	0.50×0.3	1.0×0.3	S	≥45
S04	1.0×0.3	2.0×0.4	S	≥70
S06	2.0×0.4	3.8×0.5	S	≥100
S08	2.5×0.5	5.4×0.5	S	≥150
S10	2.5×0.5	5.4×0.5	S	≥170

(참고: 유량 및 수명은 대략적인 값입니다.)

3. 모터 선택 (Motor Selection)

• DA: 24V DC 모터
• DC: 12V DC 모터
• DE: 6V DC 모터

예시: KXF-DA B 04

4. 튜브 조인트 (Tube Joint, PP 재질)

기본 구성: 2개의 직선형 조인트 포함

코드	사이즈	ID 범위
1	1/16	0.6 < φ < 1.6
2	3/32	1.6 < φ < 2.4
3	1/8	2.4 < φ < 3.2

형태:
Straight / L Type / Y Type / T Type / Cross Type

---

구조 치수 (Structure Dimensions)

• 전체 높이: 41.8 mm
• 폭: 41.3 mm
• 길이: 28.7 mm
• 모터 포함 전체 길이: 약 70 mm
• 펌프 헤드 직경: 약 28 mm

---

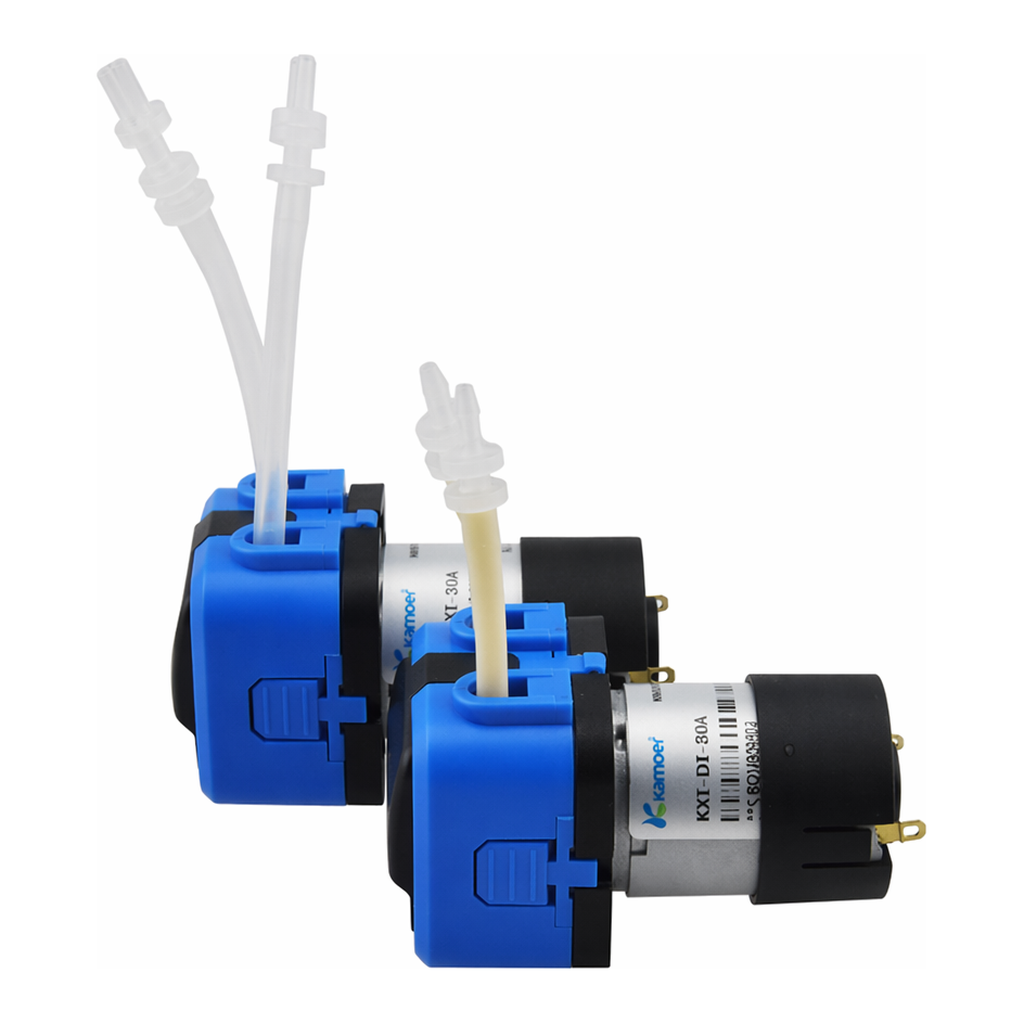

제품 이미지
