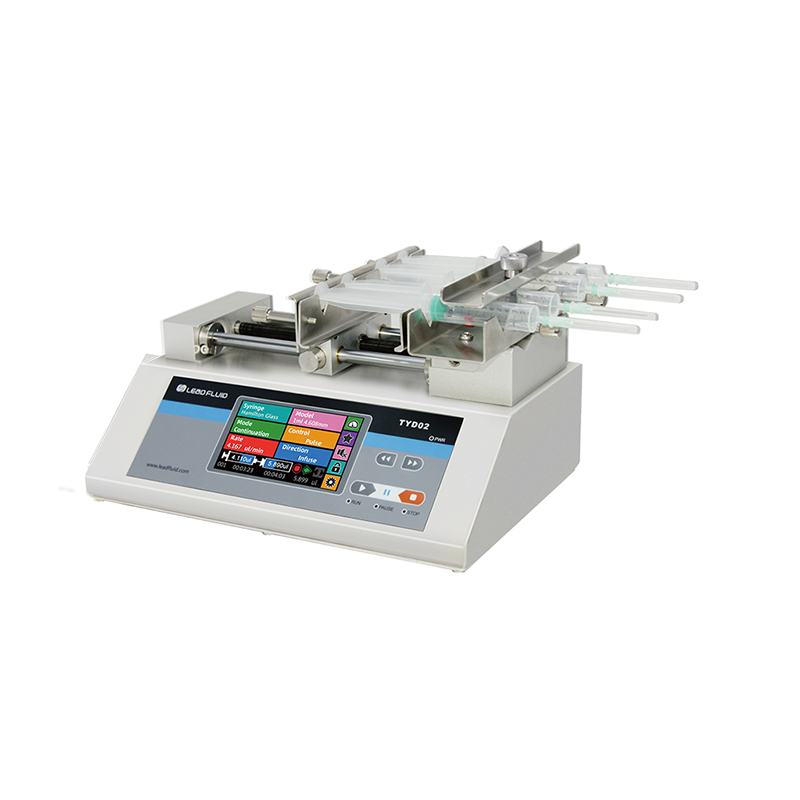

TYD02-04 Laboratory Syringe Pump
AI 생성AI가 생성·보정한 이미지예요. AI는 실수할 수 있으니 실제 제품과 다를 수 있어요.
1 / 2
Leadfluid

TYD02-04 Laboratory Syringe Pump

상품 한눈에 보기

최대 4채널 동시 작동이 가능한 고정밀 실험용 주사기 펌프. 다양한 주사기 규격 지원 및 사용자 정의 가능. 컬러 터치 LCD로 직관적 설정과 상태 표시. RS485(Modbus) 통신 지원으로 외부 장비 연동 용이. 내구성 높은 올메탈 구조로 정밀 제어 및 장기간 안정성 보장.

카탈로그번호
TYD02-04x (2개 옵션)
브랜드
Leadfluid
카테고리
Syringe Pumps
판매단위
ea
#Pumps#Leadfluid#Syringe Pumps

카탈로그

2개 옵션
회원가입 없이 바로 구매하세요
가입하지 않아도 비회원가로 구매하실 수 있습니다.
4-ch Syringe Pump, Infusion/Withdraw, 10uL~10mL, 1um~150 mm/min,0.156um/step, 20 kg f, 100-240VAC/20W판매 단위 ea ·
재고 확인 필요
3,120,000원VAT 포함 3,432,000원
TYD02-04(V3), 4-ch Syringe Pump, Infusion/Withdraw, 10uL~10mL, 1um~150 mm/min,0.156um/step, 20 kg f, 100-240VAC/20W판매 단위 ea ·
재고 확인 필요
3,120,000원VAT 포함 3,432,000원
재고문의·견적요청 옵션은 실시간 상담으로 납기를 확인해 드립니다 · 연구비 카드 결제 가능

Leadfluid · TYD02-04 Laboratory Syringe Pump

TYD02-04 Laboratory Syringe Pump

제품 소개

TYD02-04는 최대 4개의 주사기를 동시에 장착할 수 있는 고정밀 실험용 펌프로, 다양한 작업 모드와 높은 정밀도를 제공합니다. 내구성이 뛰어난 기계적 설계와 안정적인 성능을 갖추었으며, 컬러 터치 LCD를 통해 직관적인 조작이 가능합니다. RS-485 통신 및 MODBUS 프로토콜을 지원하여 다른 장비와 쉽게 연동할 수 있습니다.

주요 특징

  • 최대 4개 주사기 장착 가능 (수량 커스터마이징 가능)
  • 고정밀, 고정확도 제어
  • 내구성 높은 기계적 구조 및 긴 수명
  • 컬러 터치 LCD로 직관적 상태 표시
  • 다양한 작업 모드 및 보호/알람 기능 탑재
  • RS-485 통신 (MODBUS 프로토콜 지원)
  • 올메탈, 정전기 방지 및 내식성 코팅 하우징

유량 범위: 0.184 nL/min – 24.520 mL/min
최대 채널 수: 4

기능 및 특징

  • 4개의 주사기 동시 장착 가능
  • 다양한 작업 모드 선택 (infusion, withdraw, continuous 등)
  • 터치 스크린 및 버튼 조작 지원
  • 화면 잠금 및 무음 모드 지원
  • 상태 표시등 및 버튼으로 작동 상태 명확히 확인
  • 다양한 표준 주사기 및 사용자 정의 주사기 사용 가능
  • 고정밀 제어 및 유량 보정 기능
  • 교통 jam 및 보호 알람 기능
  • 외부 신호 제어 (시작/정지, 방향 제어)
  • 광범위한 전원 입력 범위
  • 올메탈 하우징, 정전기 방지 및 내식성 코팅

기술 사양

항목 내용
Syringe Size 10 µL – 10 mL
Work Mode Infusion, Withdraw, Infusion/Withdraw, Withdraw/Infusion, Continuous
Channel Number 4
Pump Stroke 140 mm
Pusher Advance per Microstep 0.156 µm/ustep
Linear Speed 1 µm/min – 150 mm/min
Linear Resolution 1 µm/min
Linear Travel Accuracy Error < ±0.35% (＞30% of pump stroke)
Linear Force Max Rated > 20 KGF
Thrust Regulation 1–100% Arbitrary Adjustable
Syringe Selection Built-in standard models or custom syringe input (size & diameter)
Flow Calibration Calibration procedure for accurate fluid volume
Display 4.3-inch color LCD (480×272, 65k colors)
Operation Mode Touch screen + button
Power-off Memory Automatic parameter storage
Additional Features Pause, Stop, Sound Tip, Parameter Lock, Fast Forward/Reverse
State Signal Output 1 stop state, 1 direction state
Control Signal Input 1 priming trigger, 1 stop trigger
Communication Interface RS485, MODBUS protocol
Power Supply AC100–240V / 20W
Operating Temperature 5–40 ℃
Relative Humidity < 80% RH
Dimension 290 × 228 × 180 mm
Weight 4.8 kg

모델별 유량 정보

(Flow rate = Linear rate × Syringe inner sectional area)

Syringe Size Syringe ID (mm) Min. Flow Rate (nL/min) Max. Flow Rate (mL/min)
10 µL 0.485 0.184 0.027
25 µL 0.729 0.417 0.0626
50 µL 1.03 0.833 0.125
100 µL 1.457 1.667 0.250
250 µL 2.304 4.169 0.625
500 µL 3.256 8.326 1.248
1 mL 4.699 17.342 2.601
5 mL 11.989 112.890 16.933
10 mL 14.427 163.469 24.520

위 유량 데이터는 실리콘 튜브를 사용하여 순수한 물을 상온·상압에서 이송할 때의 값이며, 실제 사용 환경(압력, 매질 등)에 따라 달라질 수 있습니다. 참고용 데이터입니다.

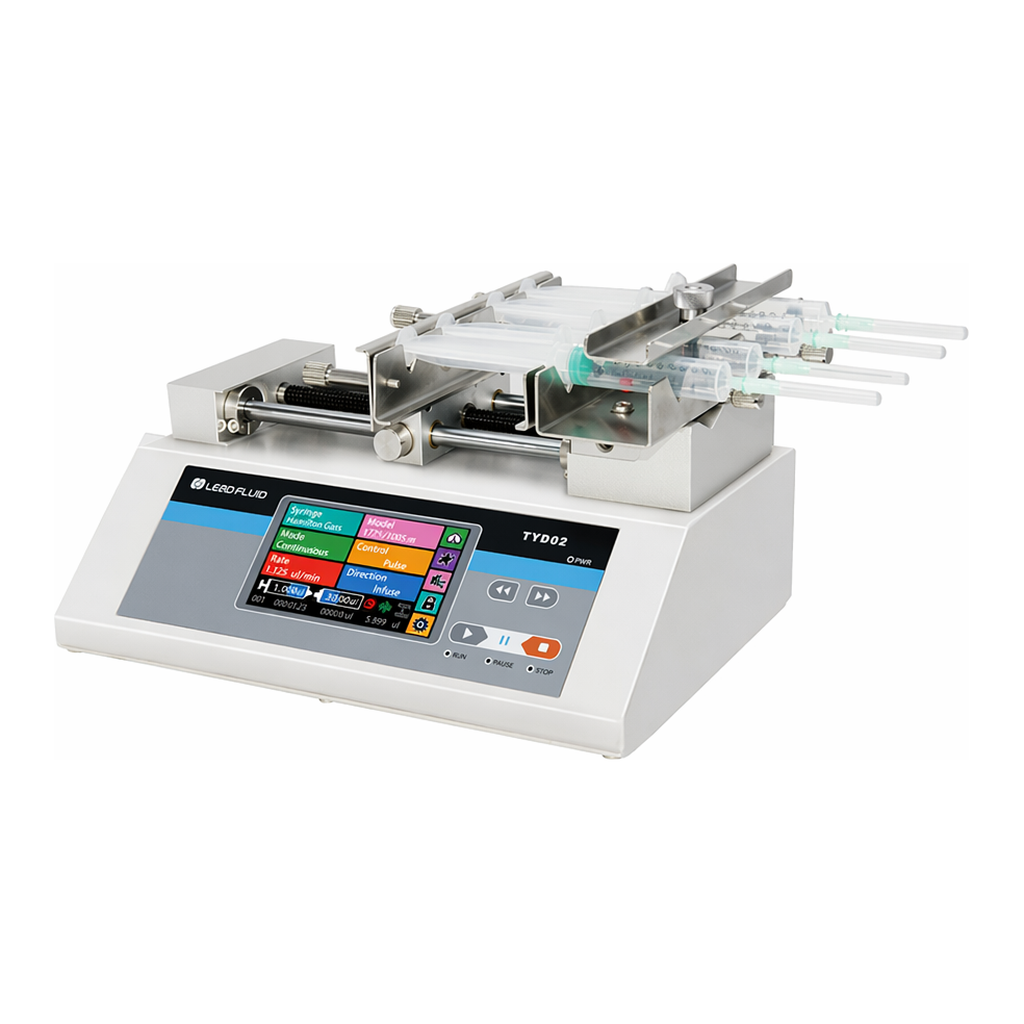

제품 이미지
