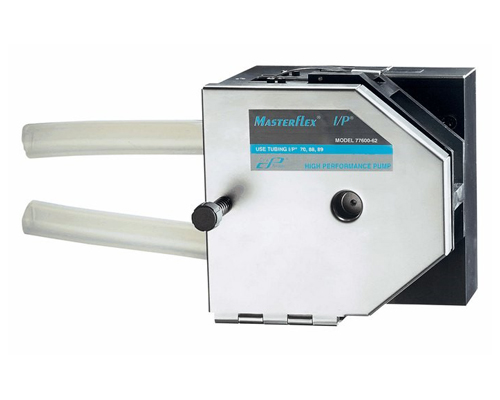

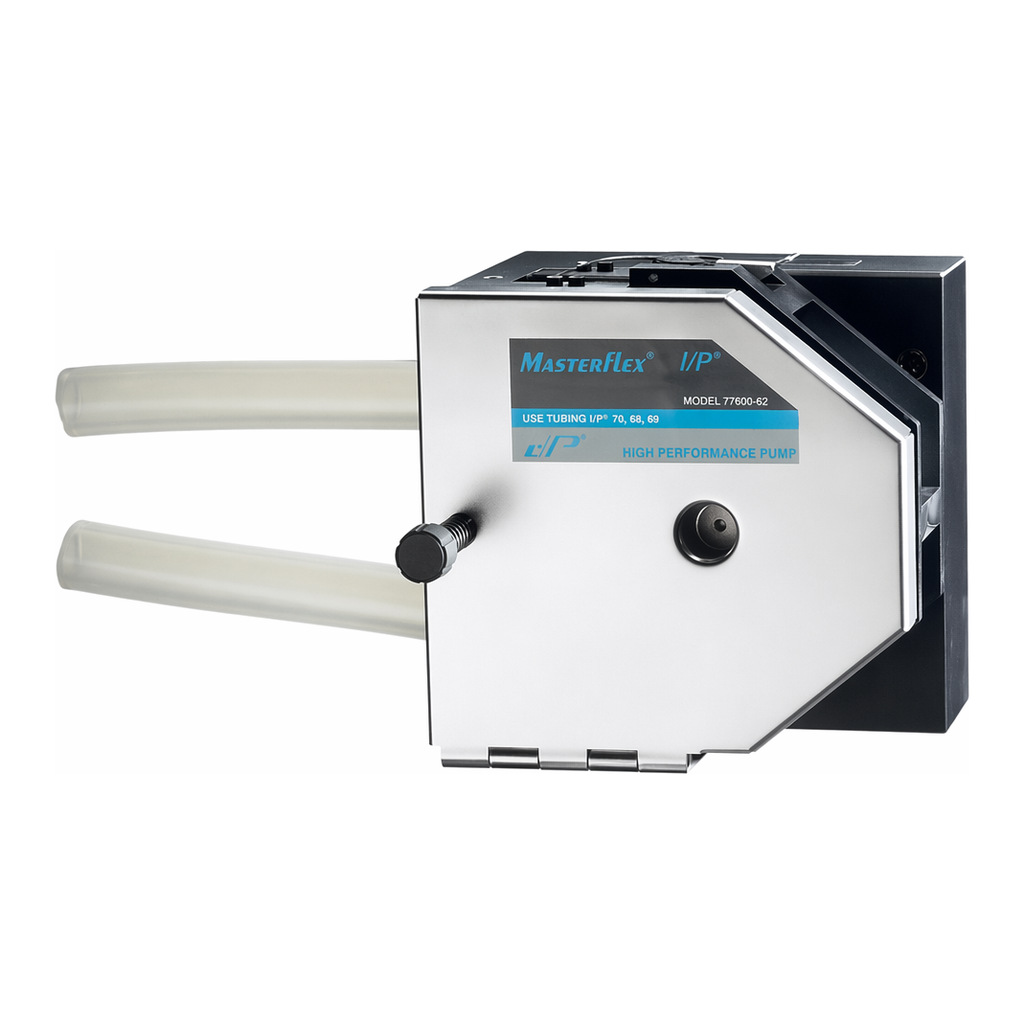

Masterflex I/P High-Performance ATEX Pump Head

고점도 유체를 쉽게 이송할 수 있는 고성능 펌프 헤드로, 최대 19 LPM의 유량을 처리할 수 있습니다. 스테인리스 스틸 롤러, 베어링, 로터 플레이트, 로터 샤프트로 구성되어 긴 수명을 제공합니다. 열경화성 폴리에스터 재질의 오클루전 베드로 내구성이 강화되었습니다.
I/P 드라이브(2개 이상의 펌프 헤드를 수용하는 모델)와 호환되며, 펌프 헤드는 적층 불가합니다.

주요 특징

• 점성 유체 이송에 최적화
• 최대 19 LPM의 고유량 처리
• 스테인리스 스틸 구성으로 내구성 향상
• ATEX 인증 모델 제공
• I/P 드라이브와 호환 가능

ISO 및 인증 정보

ISO9001:2008 CERTIFIED SUPPLIER
ATEX Zone 2
Catalog No.: 77600-82

사양 및 주문 정보

I/P® High-Performance Pump Dimensions (cm / in.)

Front View

• 4.3 (1.69)
• 16.8 (6.63)
• 11.4 (4.50)
• 17.6 (6.94)
• 16.5 (6.5)
• 5.6 (2.19)
• 26.4 (10.38)

Side View

• 1.3 (0.50)
• 16.2 (6.38)
• 11.9 (4.69)
• 5.5 (2.17)
• 5.6 (2.19)
• 20.5 (8.06)
• 27.8 (10.94)

Drive Torque Requirements to Obtain 19 LPM

19 LPM – I/P® Tubing

Drive Power Ratings (Legend):

• 0.20 hp (07591, 07592-series)
• 0.25 hp (07583-50)
• 0.31 hp (77410, 77411-series)
• 0.375 hp (77420-series)

Graph Axes:

• Y-axis: Torque (N·cm) @ 650 rpm (0–550 range)
• X-axis: Continuous Pressure (bar) (0–1.7 range)

Tubing Types:

• Tygon® E-LFL
• Silicone
• Norprene®

예시: 19 LPM, 20 psi, Norprene® 튜빙 사용 시 0.25 hp(07583-50) 드라이브 필요.
