Masterflex I/P High-Performance Pump Head for High-Performance Precision Tubing, Avantor

Masterflex I/P High-Performance Pump Head

주요 특징

• 점성 유체를 손쉽게 이송
• 최대 19 LPM의 고유량 처리 가능
• 스테인리스 스틸 롤러, 베어링, 로터 플레이트 및 샤프트로 구성된 내구성 높은 구조
• 폐열성 폴리에스터 재질의 오클루전 베드 사용
• 두 개 이상의 펌프 헤드를 수용하는 I/P 드라이브와 호환 (스택 불가)

ISO 및 인증 정보

ISO9001:2008 CERTIFIED SUPPLIER
ATEX Zone 2
Catalog No. 77600-82

사양 및 주문 정보

I/P® High-Performance Pump Dimensions (단위: cm / inch)

Front View

4.3 (1.69)
16.8 (6.63)
11.4 (4.50)
17.6 (6.94)
16.5 (6.5)
5.6 (2.19)
26.4 (10.38)

Side View

1.3 (0.50)
16.2 (6.38)
11.9 (4.69)
5.5 (2.17)
5.6 (2.19)
20.5 (8.06)
27.8 (10.94)

Drive Torque Requirements for 19 LPM

그래프 정보

• Y축: Torque (N·cm) @ 650 rpm
• X축: Continuous Pressure (bar)

범례 (Legend):

• 0.20 hp (07591, 07592-series)
• 0.25 hp (07583-50)
• 0.31 hp (77410, 77411-series)
• 0.375 hp (77420-series)

적용 튜빙:

• Tygon® E-LFL
• Silicone
• Norprene®

그래프 축 값 (대략):

• Y축: 0, 70, 140, 210, 270, 340, 410, 480, 550
• X축: 0, 0.3, 0.7, 1.0, 1.4, 1.7

설명문:

원하는 유량, 시스템 압력, 사용 튜빙 종류에 따라 적합한 드라이브를 선택하십시오.
예: 19 LPM, 20 psi, Norprene® 튜빙 사용 시 0.25 hp (07583-50) 드라이브 필요.

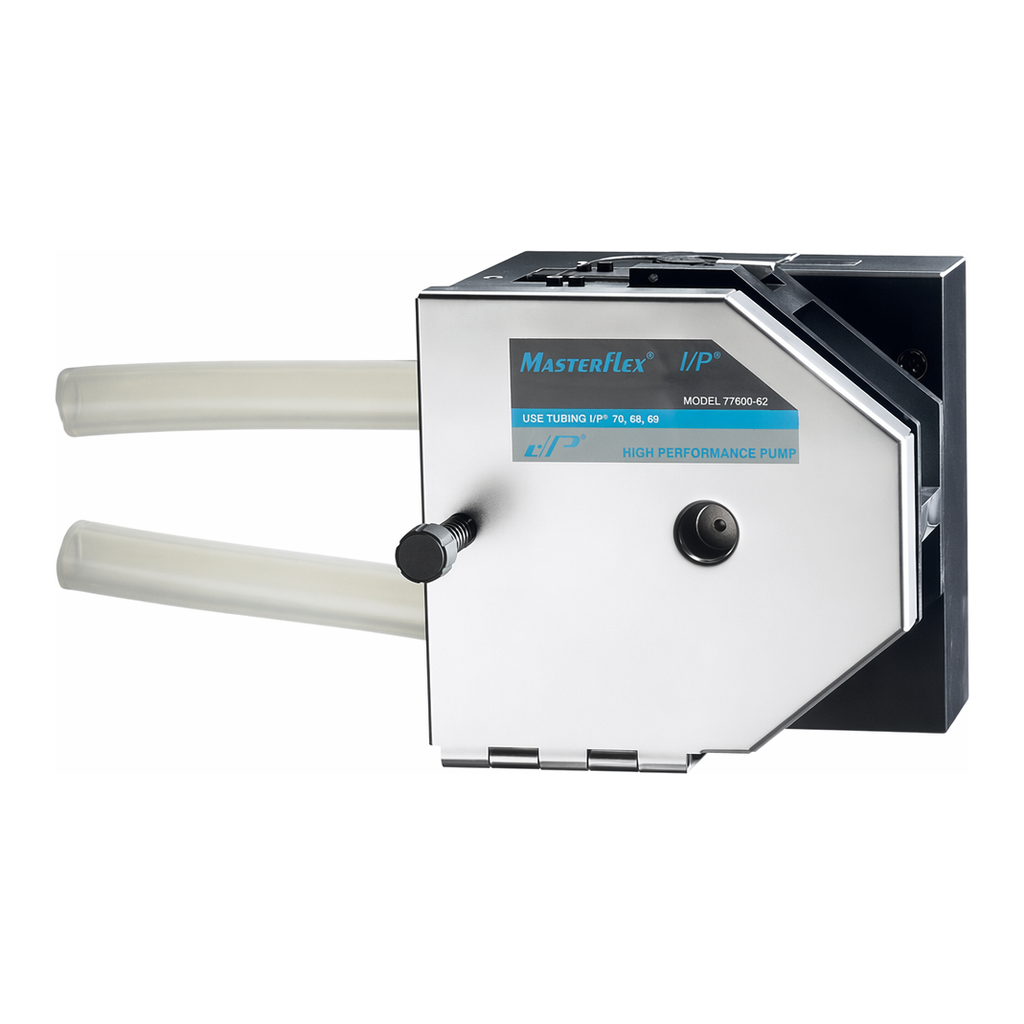

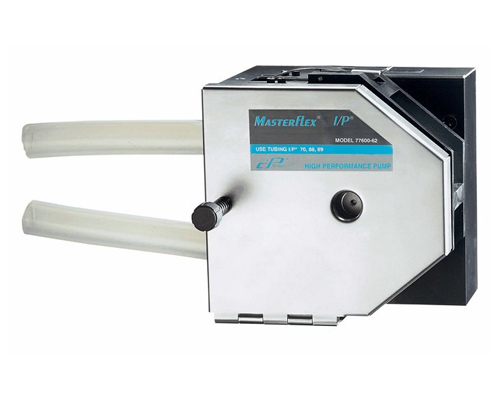

제품 이미지
