Ultrasonic Homogenizer Sonicator 초음파 분산기 균질기 파쇄기

● 세포파쇄나 유화 (Emulsion), 분산 (Dispersion)등에 사용

● 초음파의 효능은 최종적으로 Probe로 전달되는 Probe의 Amplitude에 따라 결정됨
● 구성 : HF Generator(Power Supply), Converter, Titaninum Horn, Probe
1) HF Generator : 60Hz의 Low Frequency 전기에너지를 20,000Hz의
High Frequency 전기에너지로 변화시키는 역할
2) Converter : 전기에너지를 기계적인 진동에너지로 변화시키는 역할
3) Horn : 에너지를 증폭시켜주는 역할 (HD4050 모델은 Horn 필요없음)
4) Probe : 에너지를 Sample에 전달하는 역할
● 2개의 작동 모드
1) 수동 모드 (Button mode) : Converter에 있는 버튼을 누를 때 작동되는 기능
2) 자동 모드 (Auto mode) : 본체 (Generator)에 입력한 값을 이용해
START Keypad를 누를 때 작동되는 기능
● 최대 9가지 Program 저장 및 저장된 Program을 이용 Sequencing 가능
● 온도 모니터링시 Stop 기능과 Alarm기능 (온도센서 연결시)
1) Stop Mode : 설정 온도에 도달시 작동 중지, 재시작 필요
2) Alarm Mode : 설정 온도에 도달시 경고음 및 적색 LED 점멸, 작동은 멈추지 않음
● 용도 : Cell 또는 Bacteria Tissues Disruption, Protein Extraction,
Dispersing of Solid Nano Particles, Nano Emulsion & Liposome
● 강산, 강염기 사용 불가
● Bandelin (Germany)

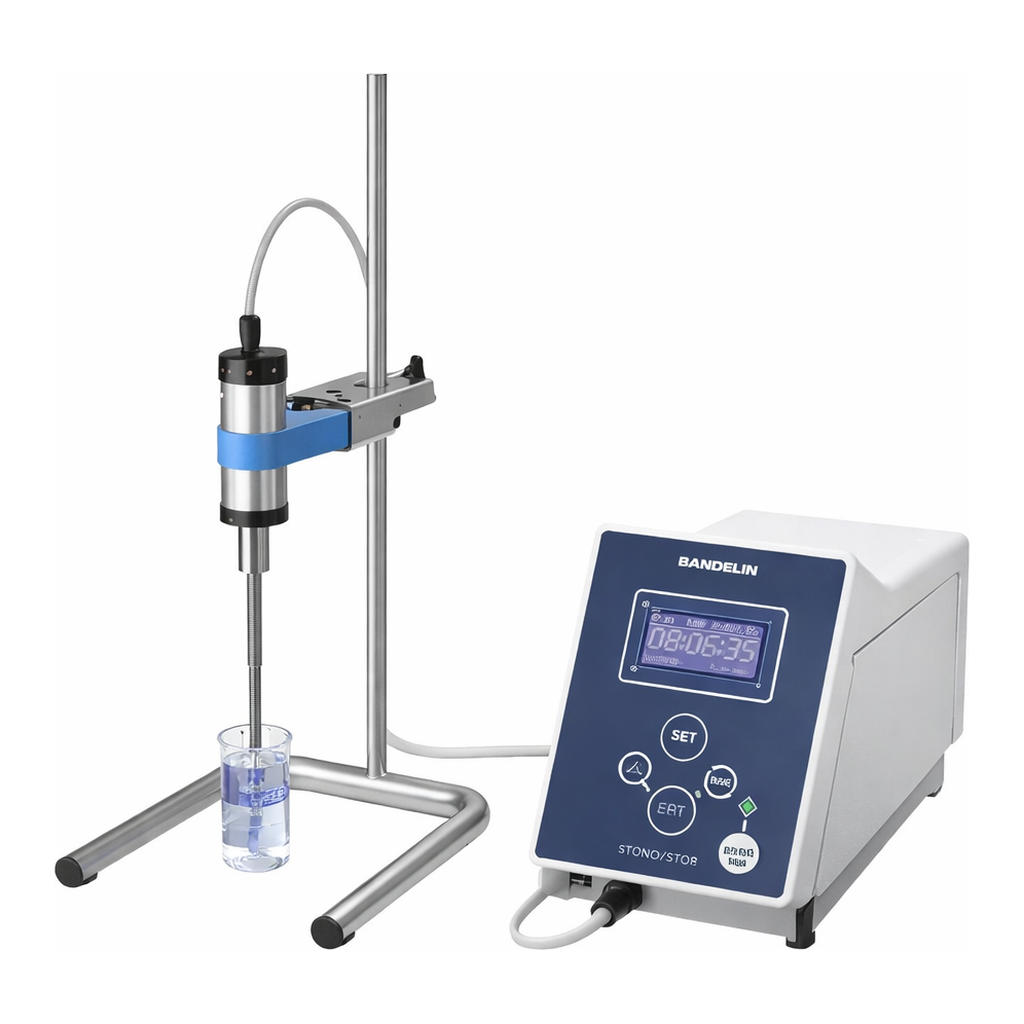

• Ultrasonic Homogenizer

Cat. No	Model	규격	Horn	Probe

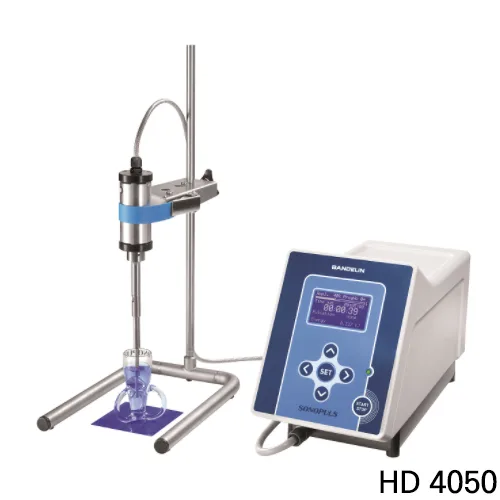

H03-193-051	HD4050	1 ~ 20 ml	-	TS103
H03-193-061	HD4100	10 ~ 100 ml	SH100G	TS106
H03-193-071	HD4200	20 ~ 900 ml	SH200G	TS113
H03-193-081	HD4400	500 ml ~ 2 L	SH400G	TS425

Specifications

Cat. No		H03-193-051	H03-193-061	H03-193-071	H03-193-081
Model		HD4050	HD4100	HD4200	HD4400
Working Volume		0.5 ~ 100 ml	2 ~ 200 ml	5 ml ~ 1 L	100 ml ~ 3 L
Operating Frequency		20 kHz
Amplitude		10 ~ 100%(1% 단위 조절), Digital
Pulsation		ON cycles 0.2 ~ 600sec, OFF cycles 0.3 ~ 600sec
Time Setting		9hr 59min 59sec or Continuous
Temperature Sensor		연결가능 ( 별도구매, Option )
LCD Display		Amplitude, Pulse Level, Time, Energy Input(kj), Temperature(Sensor 연결시)
Power		230V(±10%), 50/60Hz
HF Generator	Model	GM4200			GM4400
Size	w220 x d150 × h335 mm
Converter	Model	UW50	UW100	UW200	UW400
Size	Φ45 × h175 mm	Φ70 × h150 mm		Φ86 × h180 mm

Probe, Titaninum 재질

Cat. No	Model	Size Ø x h	Working Volume for				Amplitude for
HD4050	HD4100	HD4200	HD4400	HD4050	HD4100	HD4200	HD4400
---	---	---	---	---	---	---	---	---	---	---
H03-193-100	TS102	2 x 150 mm	0.5 ~ 20ml	2 ~ 25ml	-	-	125㎛	260㎛	-	-
H03-193-104	TS103	3 x 139 mm	1 ~ 20ml	3 ~ 50ml	5 ~ 90ml	-	118㎛	245㎛	280㎛	-
H03-193-112	TS106	6 x 103 mm	5 ~ 75ml	10 ~ 100ml	10 ~ 350ml	-	70㎛	155㎛	210㎛	-
H03-193-120	TS113	13 x 130 mm	-	20 ~ 200ml	20 ~ 900ml	-	-	82㎛	132㎛	-
H03-193-132	TS225	Ø25 mm	-	-	30ml ~ 1L	-	-	-	50㎛	-
H03-193-140	TT213	Ø13 mm	-	-	20 ~ 900ml	-	-	-	132㎛	-
H03-193-144	TS413	13 x 140 mm	-	-	-	100 ~ 750ml	-	-	-	242㎛
H03-193-148	TS416	16 x 134 mm	-	-	-	250ml ~ 1L	-	-	-	196㎛
H03-193-152	TS419	19 x 132 mm	-	-	-	250ml ~ 1.5L	-	-	-	142㎛
H03-193-156	TS425	25 x 129 mm	-	-	-	500ml ~ 2L	-	-	-	82㎛
H03-193-158	TS425L	25 x 255 mm	-	-	-	500ml ~ 2L	-	-	-	82㎛
H03-193-160	TS432	32 x 138 mm	-	-	-	500ml ~ 2.5L	-	-	-	59㎛
H03-193-164	TS438	38 x 145 mm	-	-	-	500ml ~ 3L	-	-	-	42㎛

Flow-through Cell Set for Large Sample Volume, Stainless Steel

Cat. No	Model	용량	적용 가능 Model
H03-193-170	DG4G	up to 50 L/h	HD4100/4200
H03-193-172	DZ 300E	up to 100 L/h	HD4400

● Horn(SH100G or SH200G)와 직접 연결하여 사용
● 5 Port : 2 x Sample 주입, 2 x Cooling Jacket Line, 1 x Sample Outle (8mm Tube 연결 가능)
● Continuous Flow-through Cell(샘플 순환) 용도로 사용
● 대용량 시료를 위한 Inline Sonication

Glass Rosette Cell, RZ Series

Cat. No	Model	용량	for Probe Dia.	하부지름 x 깊이
H03-193-300	RZ1.LK	25 ml	Ø2-3 mm	30 x 85 mm
H03-193-305	RZ2.LK	40 ml	Ø2-6 mm	42 x 100 mm
H03-193-310	RZ3.LK	110 ml	Ø3-13 mm	50 x 135 mm
H03-193-315	RZ4.LK	390 ml	Ø13-25 mm	75 x 202 mm
H03-193-320	RZ5.LK	660 ml	Ø19-25 mm	90 x 243 mm

* Intensity of Distribution, Distance between probe tip and vessel bottom = 3cm

Glass Colling Vessel, KG Series

Cat. No	Model	용량	for Probe Dia.	하부지름 x 깊이
H03-193-325	KG3.LK	15 ml	Ø2-13 mm	20 x 65 mm
H03-193-330	KG5.LK	70 ml	Ø13-25 mm	35 x 95 mm

* Temperature Sensitive Sample과 같이 사용하기 알맞음

Glass Flow-through Vessel, DG Series

Cat. No	Model	용량	for Probe Dia.	하부지름 x 깊이
H03-193-335	DG3.LK	Max. 5.6 L/h	Ø2-13 mm	20 x 65 mm
H03-193-340	DG5.LK	Max. 30 L/h	Ø13-25 mm	53 x 95 mm
H03-193-345	DG6.LK	Ø25-38 mm	70 x 120 mm

* With Cooling Jacket for Continuous Sonication

• Cup Horn

Cat. No	Model	재질	적용 가능 Model
H03-193-180	BB6	Plastic + Ti-6AI-4V	HD 4200
H03-193-200	BR30	Ti-6AI-4V	HD4100/4200

● 냉각액 순환을 위한 주입구 및 배출구가 있음
● 소량 시료의 고집적 초음파 처리, 세포 파쇄, 병원성 혹은 독성 물질의 초음파 처리 가능
● Indirect Sonication for Preventing Sample-cross-contamination

• Microtube Holder

Cat. No	Model	Tube	재질	적용 가능 Model
H03-193-190	EH6	6 ea	Stainless Steel	HD4200
H03-193-210	EH3	3 ea	Stainless Steel + Plastic	HD4100/4200

● E-P tube 1.5ml, 2.5ml 장착 가능
● EH 6는 BB 6 장착용
● EH 3는 BR 30 장착용

Optional Accessories

Cat. No	Model	Description
H03-193-220	TS8	Foot Swith for HD4050/4100/4200, 3m Cable
H03-193-230	ST-B.LK	Stand for Bandelin Sonicator
H03-193-240	CL-B.LK	Clamp for Bandelin Sonicator for HD4050
H03-193-245	CL-B2.LK	Clamp for Bandelin Sonicator for HD4100, HD4200, HD4400
H03-193-250	TS-B.LK	Temperature Sensor, 0 ~ 120℃ (길이 : 2m)
H03-193-260	SP-B.LK	Sound Proof Box for Bandlin Sonicator

* Stand(ST-B.LK) : Stainless Steel 304, w240 x d235 x h650 mm
- Sound Proof Box(SP-B.LK) 안에 설치하여 사용 할 수 있음
* Sound Proof Box Size : Sound Enclosure, 소음 방지 케이스
- Size : w325 x d370 x h710 mm
