상품 옵션 정보
카탈로그 번호설명상태단위판매가할인가가격(VAT포함)수량 / 장바구니 / 찜
H02-26-270H02-26-270 Fume Hood/1800mm, SUS/운임별도, 설치 별도, 1/EA재고문의ea6,546,500-7,201,150
H02-26-250H02-26-250 Fum Hood/1500mm, SUS/운임별도, 1/EA재고문의ea6,274,000-6,901,400
H02-26-220H02-26-220 Fum Hood/1200mm, SUS/운임별도, 1/EA재고문의ea6,001,500-6,601,650
H02-26-825H02-26-825 Internal Blower//, 1/EA재고문의ea541,500-595,650
H02-26-830H02-26-830 Fire Damper 장착//, 1/EA재고문의ea541,500-595,650
H02-26-944H02-26-944 Support Frame for 1800//, 1/EA재고문의ea444,400-488,840
H02-26-942H02-26-942 Support Frame for 1500//, 1/EA재고문의ea370,300-407,330
H02-26-940H02-26-940 Support Frame for 1200//, 1/EA재고문의ea296,200-325,820
H02-26-827H02-26-827 Damper/for Fume Hood/, 1/EA재고문의ea116,800-128,480

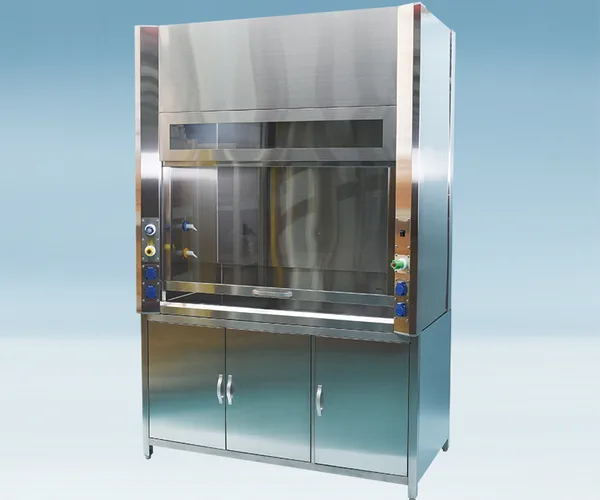

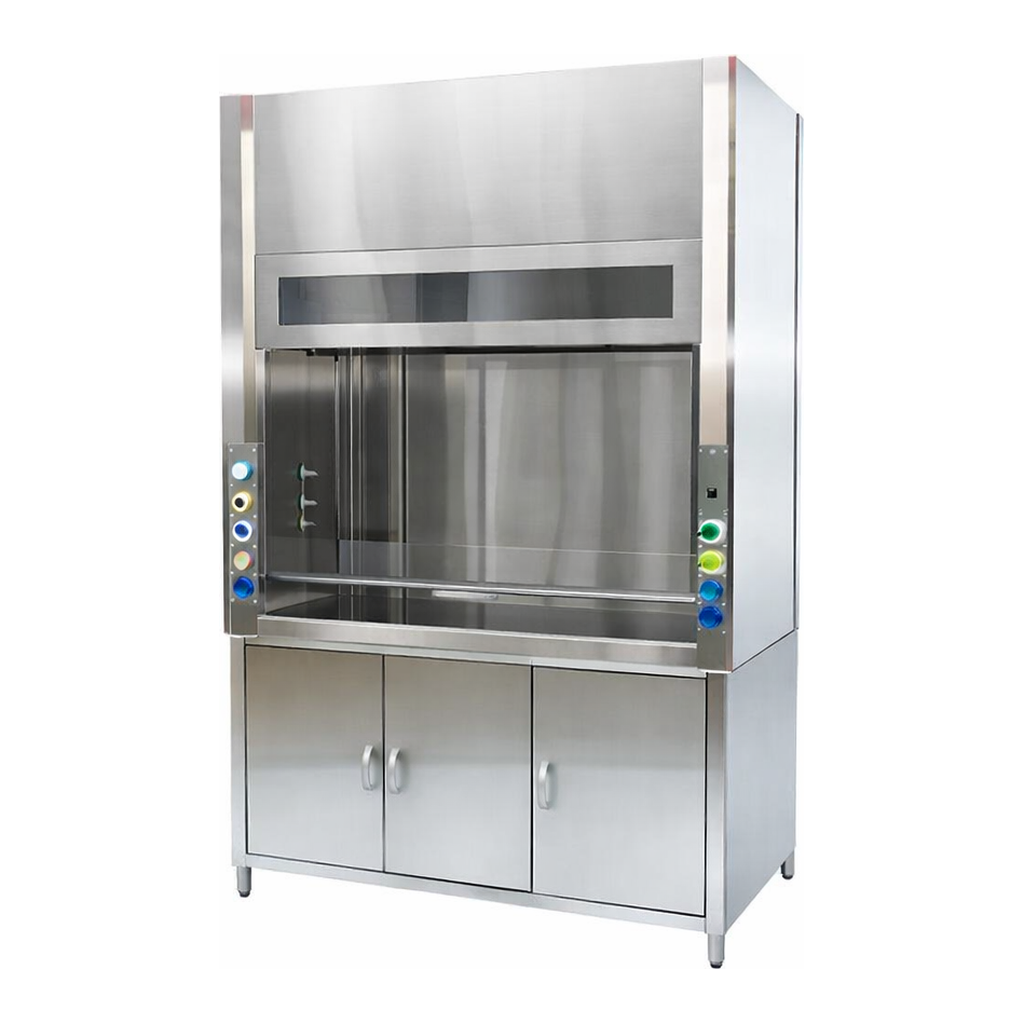

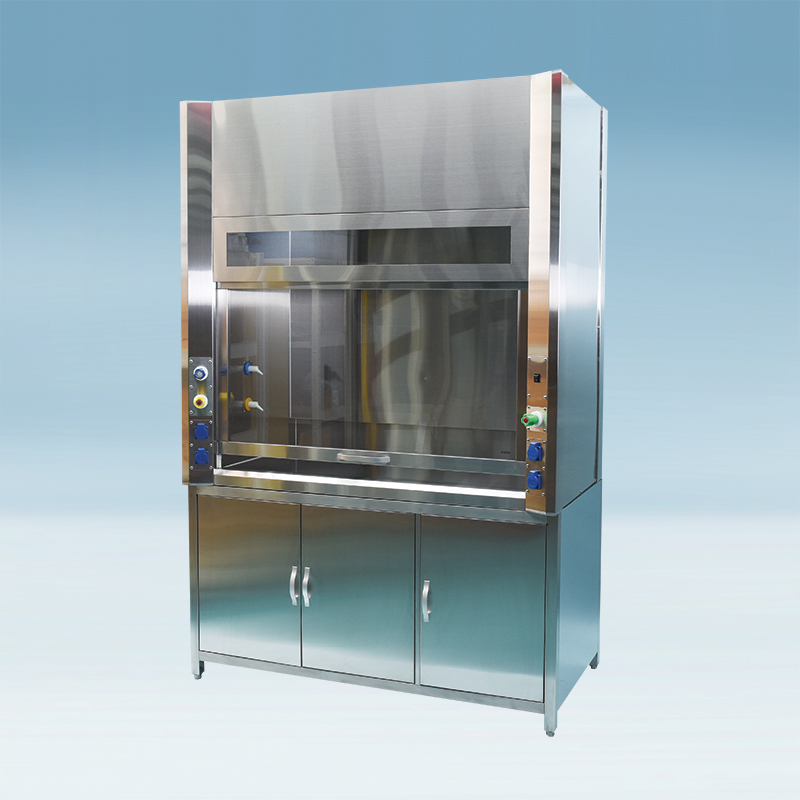

● 재질 : Stainless Steel 304

● 실험시 발생하는 유해 가스 배출 용도
● 각종 밸브, 배수구, 콘센트 등 다양한 Utility 제공
● 방폭등은 인화성 가스에 의한 폭발을 방지
● IP44등급 콘센트는 생활방수가 가능하고 여러 오염 물질로 부터 안전
● 다양한 배기 시스템 선택 가능
● PL Insurance (제조물 배상 책임 보험)
● Validation Service (IQ, OQ) 가능

Cat. No Model External Wide
H02-26-220 FH1200SSS 1200 mm
H02-26-250 FH1500SSS 1500 mm
H02-26-270 FH1800SSS 1800 mm

Specification

Cat. No. H02-26-220 H02-26-250 H02-26-270
Model FH1200SSS FH1500SSS FH1800SSS
Material Stainless Steel 304 ( Internal, External, Working Plate )
Size Internal w1020×d630×h1100 mm w1320×d630×h1100 mm w1620×d630×h1100 mm
External w1200×d800×h2350 mm w1500×d800×h2350 mm w1800×d800×h2350 mm
Utility Gas valve, Air valve, Water valve, Sink, 220V outlet 4ea
Lamp Explosion Proof 1ea Explosion Proof 2ea
Exhausted Hole Φ250 mm (변경가능)
Power 1 Phase, 220 Vac, 60 Hz

Optional Accessory

Cat. No Model Description
H02-26-825 FH-IF200 내장형 Blower
H02-26-827 FH-ID200 Damper
H02-26-830 FH-FD200 Fire Damper
H02-26-940 FH-SF12 1200용 Support Frame, 304SS
H02-26-942 FH-SF15 1500용 Support Frame, 304SS
H02-26-944 FH-SF18 1800용 Support Frame, 304SS

주요 특징

● Durable, Hazardous Chemical Gas Remove
● Hood 선정시 고려사항
- 상판의 재질 : Phenolic Laminate Plate, Epoxy Resin, Stainless Steel #304, PVC/PP
- 내장재의 재질 : TPhenolic Laminate Plate, Epoxy Resin, Stainless Steel #304, PVC/PP
- Duct(환기구) 설비의 유무에 따른 공사 범위
- 외장재의 재질 : SS41 with powder heating coated, Stainless Steel #304
- 배기시스템 : 내장형 팬 및 외장형 블로어 설치
● 기체 역학적 설계로 작업성이 좋으며 내열성, 내약품성, 내구성등의 우수한 재질로 제작
● Duct와 배기관을 Silicon Sealing하여 외부로의 Gas 유출이 없음
● 상판(work top)의 기본재질은 실험대의 상판과 동일한 Phenolic Laminate Plate를 사용하며, 그 외의 재질은 고객의 주문에 의함
● 강화유리로 된 슬라이드식 Sash Door와 다용도 Cabinet Stand로 외관이 미려함
● 내부재질(interior material)의 기본재질은 표준규격으로 페놀수지적층판을 사용하며, 내약품성, 내열성이 우수
● Paper work용 슬라이딩판을 후드하단 캐비넷에 장착하여 자료정리시 활용
● Glass Door Open시 소량의 유독 Gas 유출로 인한 사용자의 안전을 위하여 ”공기보호막”을 형성하는 Air Curtain 방식의 안전장치를 채택한 Air Curtain Type은 옵션임
● Air/Gas/Water Cock, Cup Sink, Drain, Explosion Proof Lamp(삼파장 램프), Concent 장착
● 옥상 또는 지상에 Blower를 설치하는 외장형모델의 설치비는 별도임

상판 (Work Top), 내장재, 외장재

●스테인레스판(Stainless Steel Plate), SUS304 ( = STS 304, Type 304SS )
- 녹슬지않는 강으로 알려져있으며 내식성(Corrosion Resisting Steel)이 높고 비자성(非磁性)임
- 화학적 조성은 크롬 16-26%, 니켈 6-20% 이며 나머지는 철로 되어있고 Cr18%-Ni8%의 18-8 스테인레스강이 대표적이며 흔히 SUS 304라 함
- 내식성과 내충격성, 기계가공성이 우수하고 선팽창계수가 보통강의 1.5배이며 열, 전기전도도가 1/4 정도임
- 단점으로 지적되는 염산, 염소가스, 황산등에 약하다는 점을 보완하기위하여 스테인레스스틸에 분체도장으로 마무리하는 경우도 있음

기타

● 유리문(Window) : 두께 5 mm로 열처리한 안전강화유리임
● 프레임(Frame) : 유리를 안전하게 지지하는 틀(Frame)로 내열성, 내부식성이 요구되며 견고함이 강조되므로 스테인레스스틸로 제작함
● 방폭등 : 유기용매증기로인한 폭발을 방지 하기위하여 방폭구조로 되어있으며, 일반백열등은 전구의 수명이 짧으므로 사용을 배제하고
장수명의 에너지 절약형 3파장램프를 사용함. 삼파장램프의 사용으로 연구원이 전구를 자주 교체하는 불편함을 덜어줌
● 후드실내의 밝기를 고려하여 1500모델부터는 2개의 램프를 장착함
● 물, 에어(Air), 가스(Gas)
- 일반적인 모델은 PVC로 제작된 콕크(Cock)와 황동으로 제작된 조절밸브를 3개 장착함
- 합성실험을 위하여 질소가스등 가스의 사용이 중요한 포인트가 되는 경우, 고객이 제작전에 요청하면 일반가스콕크를
“압력계 와 잠금장치가 부착된 미세압력조정기(Regulator)”로 바꾸어 장착 가능함
● 컵싱크(Cup Sink) : 배수구로 스테인레스스틸의 컵싱크를 장착하며 산을 많이 사용하는 경우에는 PVC재질을 사용함
● Paper Work용 슬라이딩판 : 50 cm×50 cm의 스테인레스재질, Paper Work용 슬라이딩판을 장착, 최대하중 25 kg
● 캐비넷(Cabinet)
- 후드본체를 올려놓는 가대로 철제사각파이프, 40×40 mm를 견고하게 용접하여 함마톤분체도장으로 마무리함
- 문은 MDF(Medium Density Fiberboard)재질로 여닫이식 문임
● 배기시스템(Fan, Blower and Duct System)
1. 내장형 팬(Fan)
- 저소음, 저진동의 시로코타입(Sirocco Type) 팬으로 후드 상부에 장착하며, 후드의 크기에 따라 1/4마력부터 1/2마력까지 사용됨
- 풍량은 22-40CMM(입방메타/분)이며 정압은 20-14mmAq, 소음은 56-60dB임
2. 외장형 블로아(Blower)
- 일반적으로 옥상에 설치하며 진동방지용 방진좌대를 먼저 설치하고 그위에 견고하게 블로아를 장착함.
일반적으로 1-2마력의 모타가 사용됨
- 후드로부터 설치위치가 멀어서 연구원의 확인이 어렵고 모타의 용량이 크므로 안전장치, 과부하방지용 브레커(Braker)와
마그네틱스위치를 갖춘 컨트롤판넬(Control Panel)을 설치함
- 블로아 용량이 큰경우에는 블로아를 견고하게 지지하기 위하여 콘크리트로 기초공사함
- 블로아의 날개(Blade)를 내산성의 PVC로 제작하거나 Stainless Steel로 제작함. 풍량은 52CMM(입방메타/분)임
3. 덕트(Duct) - 일반적으로 직경 200 mm의 경질PVC Pipe와 Flexible Duct Hose가 사용되며, 필요시 Stainless Steel로 사각덕트를 제작하기도 함
