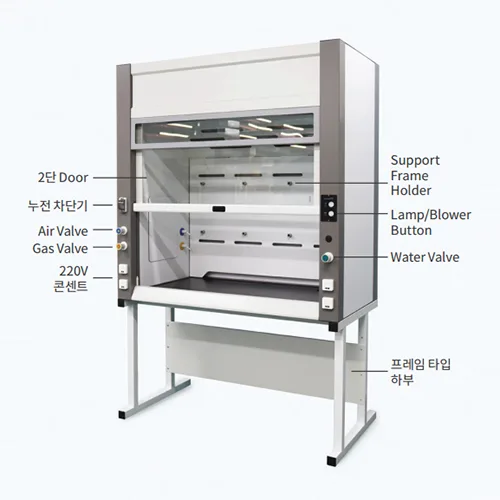

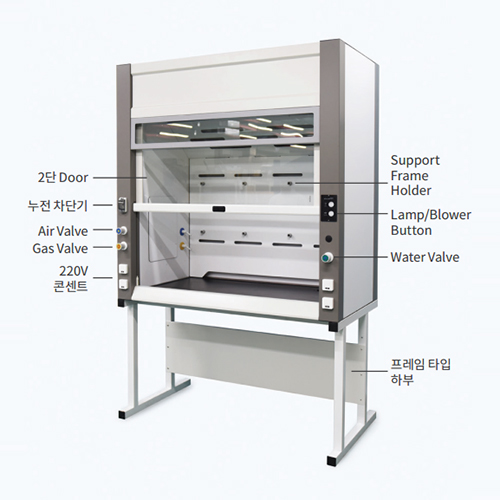

Fume Hood 흄후드

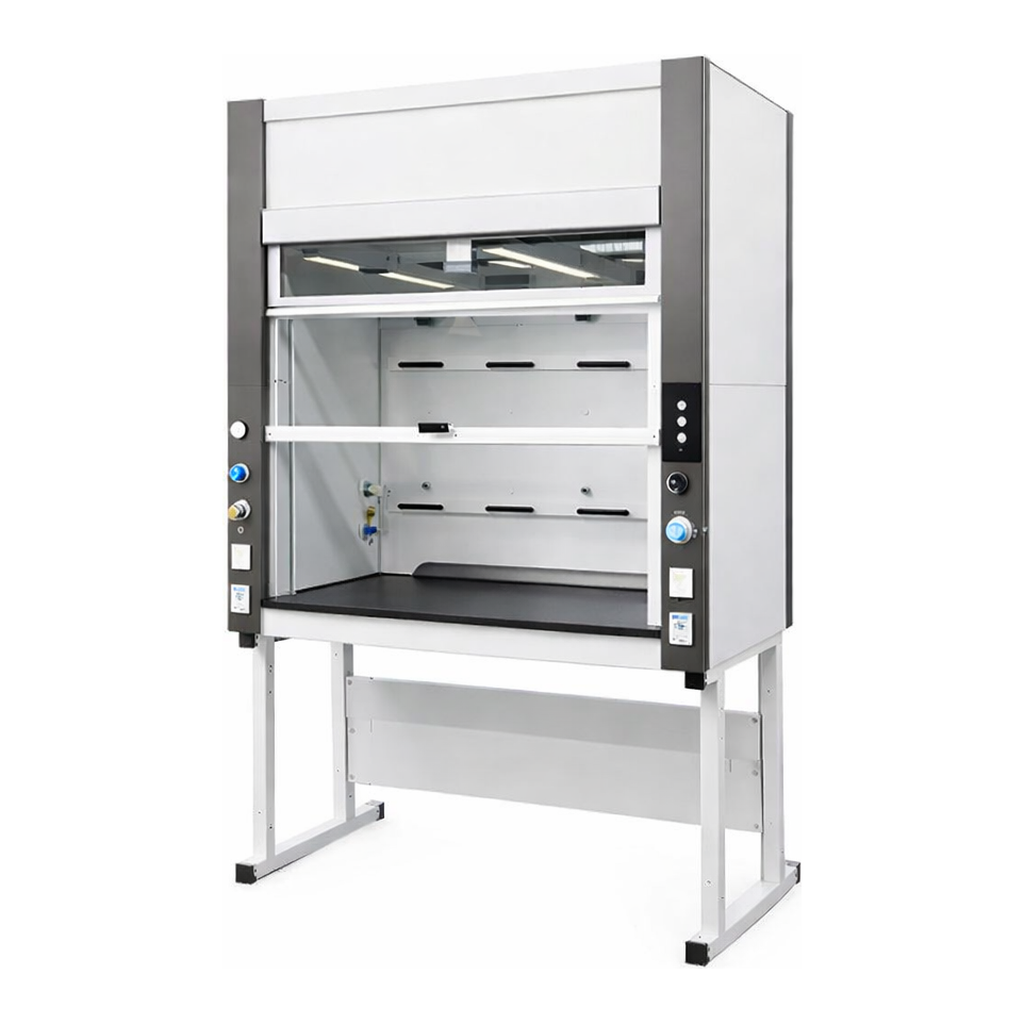

● 하부 타입 : 프레임형과 캐비넷형의 2가지 타입으로 제작

● 실험시 발생하는 유해 가스 배출 용도
● Water, Gas, Air 밸브 기본 장착
● Vacuum, Gas, Air 밸브 중 1개 추가 가능 (Option)
● PVC 재질의 배수구 기본 장착
● 내장형 블로워 추가 가능 (Option)
● 220V 방우형 콘센트 4개 기본 장착 (요청 시 110V 교체 가능)
● Door Limit 기능 - 후드 도어를 적정 높이에서 멈추게 하여 갑작스러운 Door 위치 변화로 인한
유해물질 노출 방지
● 작업 상판에는 안전턱이 설치되어 있어 유출된 용매가 외부로 흐르는 것을 방지
● PL Insurance (제조물 배상 책임 보험)
● Validation Service (IQ, OQ) 가능

Cat. No	Model	External Wide	하부타입
H02-26-030	FHB-1200	1200 mm	프레임형
H02-26-060	FHB-1500	1500 mm
H02-26-080	FHB-1800	1800 mm
H02-26-035	FHD-1200	1200 mm	캐비넷형
H02-26-065	FHD-1500	1500 mm
H02-26-085	FHD-1800	1800 mm

Specifications

Cat. No.		H02-26-030 / H02-26-035	H02-26-060 /H02-26-065	H02-26-080 / H02-26-085
Model		FHB-1200 / FHD-1200	FHB-1500 / FHD-1500	FHB-1800 / FHD-1800
Material	Internal /External	Phenol Plate
	Working Plate	Phenol Plate 25T
	Frame	Power Coated Aluminum
	Door	Tempered Glass
Size	Internal	w981×d642×h1143mm	w1281×d642×h1143mm	w1581×h642×d1143mm
	External, Normal / Max	w1200×d815×h2357 / h2557mm	w1500×d815×h2357 / h2557mm	w1800×d815×h2357 / h2557mm
Power Outlet		220V × 4ea
Valve		Gas, Air, Water 각 1개
Lamp		LED × 1ea		LED × 2ea
Exhausted Volume(Door Full Open)		1100 cmh	1400 cmh	1700 cmh
Exhausted Hole Φ (mm)		250
Power		1 Phase, 220Vac, 60Hz
Door Open Height	Limit	500 mm
	Max.	800 mm

배기 캐비넷 (프레임형 하부 타입 흄후드에만 같이 설치 가능)

Cat. No.	Model	Description
H02-26-930	FH-CA600	600mm 배기 케비넷
H02-26-935	FH-CA900	900mm 배기 케비넷

● 케비넷 후면에 배관이 흄후드 배기와 연결되어 있어 보관 시료에서 나오는 흄 제거 가능
● 프레임형 하부만 설치가능
● 흄후드 사이즈에 따라 조합하여 최대 2개까지 사용 가능
● 예) 1500mm 후드 : FH-CA600 + FH-CA900

Fume Hood Face Velocity Controller / Meter / 흄후드 면풍속 제어 컨트롤러 / 흄후드 면풍속 제어 모니터

Cat. No.	Model	Description
H02-26-950	FH-VAV	면풍속 제어 컨트롤러
H02-26-955	FH-ALM	면풍속 모니터 Only

● 도어 열림 높이가 변경돼도 흡입되는 풍속을 일정하게 제어
● 풍속이 기준값 보다 낮아지면 알람 발생

Internal Blower, 내장형 블로어(내장형 팬)

Cat. No.	Model	Description
H02-26-825	FH-IF200	내장형 Blower, ø250 (220V / 60Hz / 50W)

Support Frame

Cat. No.	Model	Description
H02-26-940	FH-SF12	1200용 Support Frame
H02-26-942	FH-SF15	1500용 Support Frame
H02-26-944	FH-SF18	1800용 Support Frame

● 흄후드 내부에 실험기구 거치가 가능한 서포트 프레임 장착 가능
● 스크류 타입의 홀더는 Frame 설치가 편리하고 PP 재질로 부식에 강함
● Stainless Steel Rod 연결용 Clamp Set

Optional Accessory

Cat. No.	Model	Description
H02-26-960	FH-AIRV	Air Valve 추가
H02-26-963	FH-GASV	Gas Valve 추가
H02-26-966	FH-VACV	Vacuum Valve 추가
