피벗힌지수리세트 / 현관문닥터

처지고 주저앉은 현관문!

피벗 힌지 수리세트로 간편하게 수리하세요.

DETAIL

• 용접 부위를 뜯어내지 않아도 부속을 이용하여 교정 가능
• 너트 부속이 변경되어 내구성 향상
  (변경 전 → 변경 후)

사용방법

1. 상부 피벗 힌지를 분해 후 하부 피벗 힌지 부착 피스를 풀어서 샤프트 등을 제거한다.
2. 하부 피벗 힌지 부속을 분리하고 변경된 새로운 피벗 힌지를 체결한다.
3. 피벗 힌지를 상부 피벗 힌지에 맞춘다. 피벗 샤프트 아래에 피벗 너트가 장착된 면의 상부를 문짝 하단과 맞추어 피벗 너트의 중심을 피벗 샤프트 중심에 맞춘다.
4. 피벗 힌지의 피벗 너트 중심과 피벗 샤프트 중심을 맞추어 체결한다.
5. 문짝 하단의 피벗 힌지 하단 면 중앙의 피벗 스프링과 피벗 샤프트 하단의 스프링 스페이서를 사용하여 하단을 체결한다.
6. 피벗 힌지 고정 피스를 체결하고 상부 피벗 힌지 하단 피벗 샤프트 피스를 체결한다.

피벗 힌지 수리세트 하중 방향

• 상부 피벗 → 하중이 걸리는 방향
• 하부 피벗 → 하중이 걸리는 방향
• 수평면 상세도: 볼트체결로 문짝과 문틀의 피벗힌지를 일체화
• 피벗힌지 보강볼트 결합도

SIZE

SPEC

추가 설명

• 하부 피벗 베어링이나 피벗 샤프트가 피벗 너트보다 높이 점프되어 있다면, 하부 피벗 너트의 체결을 피벗 샤프트보다 약간 높이 조정하여 문짝을 들어올려 하부 피벗의 하중을 피벗 샤프트로 분산시킵니다.
  (하부는 2mm 간격, 1.5mm 간격 정도 높이 조절 가능)

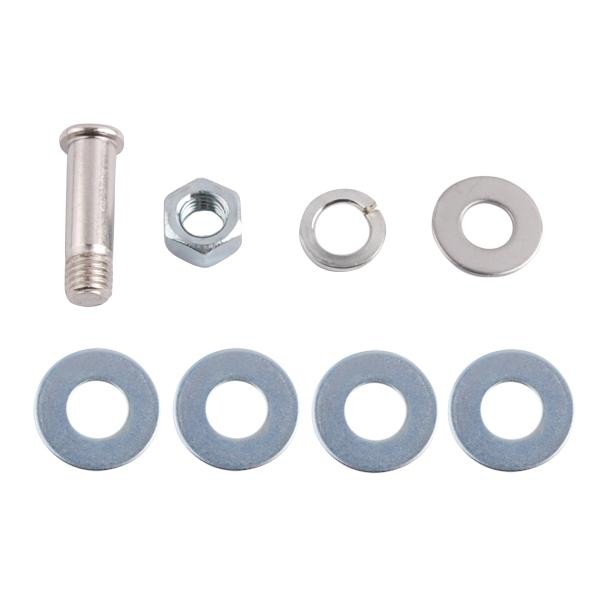

제품 이미지
