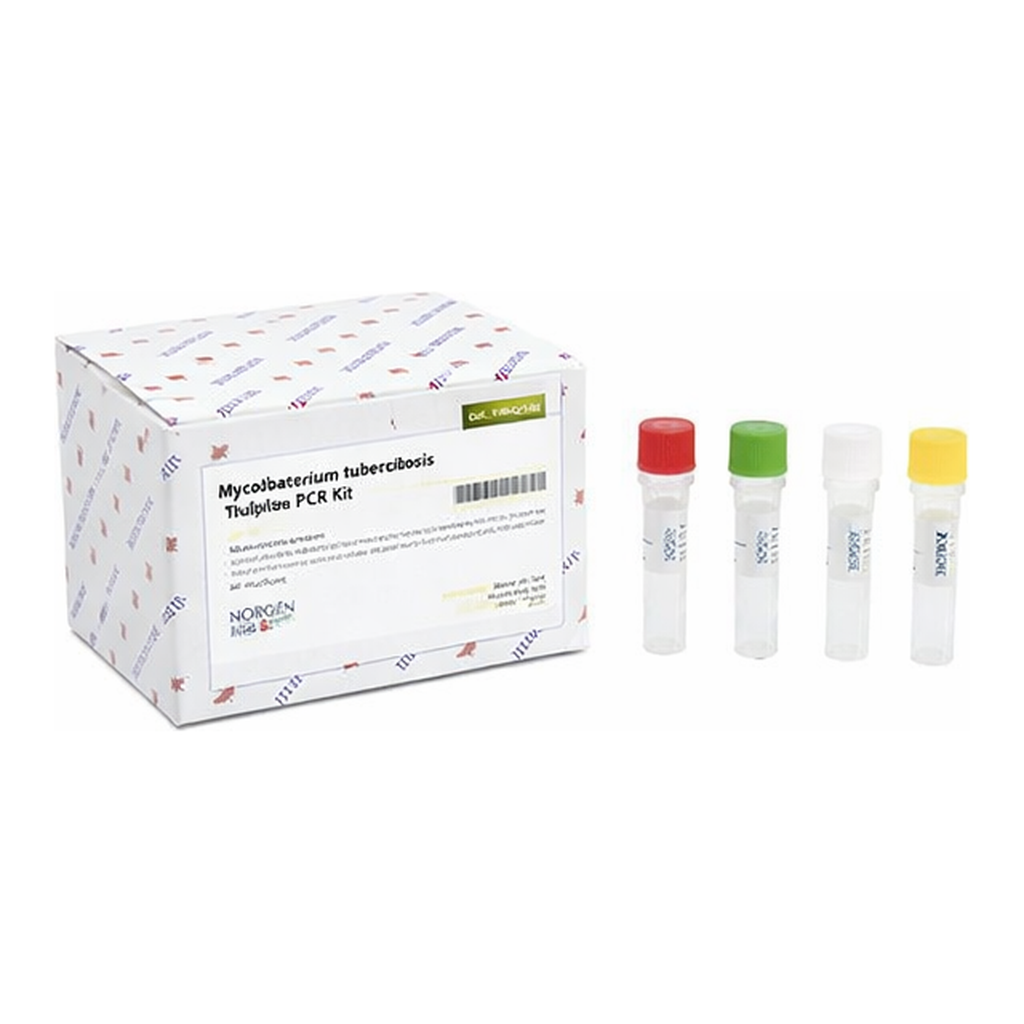

Norgen Mycobacterium tuberculosis TaqMan PCR Kit Dx

Norgen Mycobacterium tuberculosis TaqMan PCR Kit Dx

SKU: DxTM42100

---

Features and Benefits

• Detection kit for Mycobacterium tuberculosis
• CE-IVDD marked in accordance with the European Commission Directive 98/79/EC
• Research version available
• Available in TaqMan format for analysis

---

Product Overview

Mycobacterium tuberculosis는 결핵(Tuberculosis, TB)을 유발하는 병원성 세균으로, 산업화 및 개발도상국 모두에서 중요한 공중보건 문제로 인식되고 있습니다. WHO에 따르면 매년 약 8.8백만 명이 활동성 결핵으로 진단되며, 이 중 약 2백만 명이 사망합니다.
결핵은 여전히 전 세계적으로 증가 추세에 있으며, 특히 약제 내성 균주의 등장으로 인해 조기 진단의 중요성이 더욱 강조되고 있습니다. 본 키트는 신속하고 정확한 결핵균 검출을 위한 TaqMan PCR 기반 진단용 제품입니다.

---

Kit Configuration

Mycobacterium tuberculosis TaqMan PCR Kit, 24 reactions

• Ready-to-use format, including Master Mix and PCR control
• Specific Primer and Probe mix for M. tuberculosis
• Positive and negative controls included
• Internal control for PCR inhibition monitoring

---

Supporting Data

Figure 1. Example of TaqMan PCR Positive Result

두 그래프 모두 “Amplification” 곡선을 보여주며,

• 상단 그래프: FAM channel (파란색)
• 하단 그래프: HEX channel (초록색)
• X축: Cycles, Y축: RFU
  두 채널 모두 baseline 위에서 신호가 검출되어 PCR 성공을 나타냅니다.

Figure 2. Example of TaqMan PCR Negative Result

상단(FAM)과 하단(HEX) 그래프 모두 “Amplification” 곡선을 표시하며,

• FAM channel에서 신호가 검출되지 않음 → 표적 DNA 부재
• HEX channel에서 내부 대조군 신호 검출 → PCR 성공 확인

Figure 3. Example of TaqMan PCR Inhibition Result

• 상단: FAM channel, 하단: HEX channel
• 두 그래프 모두 신호 미검출
  → 샘플 준비 과정 재실행 권장 (DNA 정제 키트 사용 권장)

Figure 4. Analytical Sensitivity

Amplification 그래프 형태로,

• X축: Cycles
• Y축: RFU
  Positive Control Dx (200,000 copies/μL)의 희석 시리즈를 증폭하여 민감도 평가 수행.

Figure 5. Quantitative Analysis (Standard Curve)

Standard Curve 그래프에서 다음과 같은 결과를 확인:
| 항목 | 값 |
|------|------|
| X축 | Log Starting Quantity |
| Y축 | Cq |
| 효율 (E) | 99.0% |
| 결정계수 (R²) | 1.000 |
| 기울기 (Slope) | -3.347 |
| Y절편 (y-int) | 12.416 |

Figure 6. Qualitative Analysis

Positive Control과 Internal Control의 증폭 곡선을 통해,
FAM(빨간색) 및 HEX(보라색) 채널 모두 baseline 위에서 신호가 검출되어 유효한 PCR 결과를 확인.

---

Storage Conditions

• 배송 시 드라이아이스 상태 유지
• 수령 즉시 -20°C 보관
• Master Mix 및 Positive Control의 반복 동결·해동(3회 이상) 금지
• 간헐적 사용 시 소분 보관 권장

---

Kit Components

---

Documentation

• Protocol (DxTM42100) - Mycobacterium tuberculosis TaqMan PCR Kit Dx (24 rxns)
• Safety Data Sheet (SDS)

---

Related Products

• Mycobacterium tuberculosis TaqMan Probe/Primer and Control Set
• Urine DNA Isolation Kit (Slurry Format)

---
