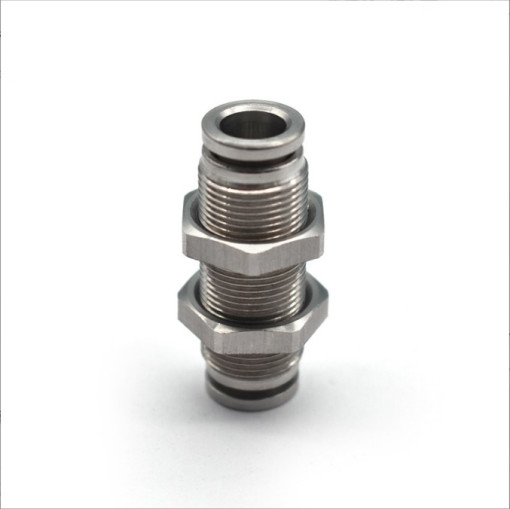

Viko Science SUS 304 스테인리스 패널용 벌크헤드 스트레이트 원터치 피팅 파이프 튜브 호스 판넬 stainless panel onetouch fitting
Viko Science

Viko Science SUS 304 스테인리스 패널용 벌크헤드 스트레이트 원터치 피팅 파이프 튜브 호스 판넬 stainless panel onetouch fitting

✦상품 한눈에 보기

SUS304 재질의 벌크헤드 스트레이트 원터치 피팅으로 고온·내화학성 환경에 적합. 액체 및 기체용으로 사용 가능하며, FKM 씰로 내열성과 밀폐성이 우수. 원터치 구조로 설치와 탈착이 간편하며 다양한 외경 파이프·튜브에 호환.

브랜드: Viko Science
카테고리 상품 전체보기브랜드 상품 전체보기
#Viko Science#Fittings#Hose Fittings

상품 옵션 정보

다양한 옵션의 상품 정보와 가격을 확인하세요

소모품
304PM16-16
Viko Science 304PM16-16 P; 21.5mm, D; 16mm, L; 42mm, T; M23 Tap, 재질 SUS304 pk
CAS: -단위: pk
재고문의재고: -
30,600원
(VAT포함)33,660원
304PM14-14
Viko Science 304PM14-14 P; 19.5mm, D; 14mm, L; 42mm, T; M21 Tap, 재질 SUS304 pk
CAS: -단위: pk
재고문의재고: -
27,400원
(VAT포함)30,140원
304PM12-12
Viko Science 304PM12-12 P; 18.5mm, D; 12mm, L; 42mm, T; M20 Tap, 재질 SUS304 pk
CAS: -단위: pk
재고문의재고: -
24,200원
(VAT포함)26,620원
304PM10-10
Viko Science 304PM10-10 P; 15.5mm, D; 10mm, L; 41mm, T; M17 Tap, 재질 SUS304 pk
CAS: -단위: pk
재고문의재고: -
22,500원
(VAT포함)24,750원
304PM08-08
Viko Science 304PM08-08 P; 13.5mm, D; 8mm, L; 41mm, T; M15 Tap, 재질 SUS304 pk
CAS: -단위: pk
재고문의재고: -
21,000원
(VAT포함)23,100원
304PM06-06
Viko Science 304PM06-06 P; 11.5mm, D; 6mm, L; 39mm, T; M13 Tap, 재질 SUS304 pk
CAS: -단위: pk
재고문의재고: -
20,200원
(VAT포함)22,220원
304PM04-04
Viko Science 304PM04-04 P; 9.5mm, D; 4mm, L; 39mm, T; M11 Tap, 재질 SUS304 pk
CAS: -단위: pk
재고문의재고: -
19,300원
(VAT포함)21,230원
소모품
304PM16-16
재고문의재고: -
Viko Science 304PM16-16 P; 21.5mm, D; 16mm, L; 42mm, T; M23 Tap, 재질 SUS304 pk
CAS: -단위: pk
30,600원
(VAT포함)33,660원
304PM14-14
재고문의재고: -
Viko Science 304PM14-14 P; 19.5mm, D; 14mm, L; 42mm, T; M21 Tap, 재질 SUS304 pk
CAS: -단위: pk
27,400원
(VAT포함)30,140원
304PM12-12
재고문의재고: -
Viko Science 304PM12-12 P; 18.5mm, D; 12mm, L; 42mm, T; M20 Tap, 재질 SUS304 pk
CAS: -단위: pk
24,200원
(VAT포함)26,620원
304PM10-10
재고문의재고: -
Viko Science 304PM10-10 P; 15.5mm, D; 10mm, L; 41mm, T; M17 Tap, 재질 SUS304 pk
CAS: -단위: pk
22,500원
(VAT포함)24,750원
304PM08-08
재고문의재고: -
Viko Science 304PM08-08 P; 13.5mm, D; 8mm, L; 41mm, T; M15 Tap, 재질 SUS304 pk
CAS: -단위: pk
21,000원
(VAT포함)23,100원
304PM06-06
재고문의재고: -
Viko Science 304PM06-06 P; 11.5mm, D; 6mm, L; 39mm, T; M13 Tap, 재질 SUS304 pk
CAS: -단위: pk
20,200원
(VAT포함)22,220원
304PM04-04
재고문의재고: -
Viko Science 304PM04-04 P; 9.5mm, D; 4mm, L; 39mm, T; M11 Tap, 재질 SUS304 pk
CAS: -단위: pk
19,300원
(VAT포함)21,230원

✨AI 추천 연관 상품

AI가 분석한 이 상품과 연관된 추천 상품들을 확인해보세요

연관 상품을 찾고 있습니다...

SUS304 벌크헤드 스트레이트 원터치 피팅

제품 개요

SUS304 재질로 제작된 벌크헤드 스트레이트 원터치 피팅으로, 고온 및 화학성 유체를 사용하는 환경에 적합합니다. 원터치 방식으로 설치가 간편하며, FKM 씰을 사용하여 내열성과 내화학성이 뛰어납니다.

주요 사양

항목 내용
품명 SUS304 벌크헤드 스트레이트 원터치 피팅
재질 SUS304
씰 재질 FKM
사용 유체 액체, 기체
사용 압력 범위 최대 2 MPa
사용 온도 범위 -20℃ ~ 250℃

특징

  1. 고온 및 화학성 유체 사용 환경에 적합
  2. 원터치 방식으로 설치 및 탈부착이 용이
  3. 씰링을 제외한 모든 부품은 SUS304로 제작
  4. FKM 씰 사용으로 내화학성 및 내열성 우수
  5. 동일 외경의 파이프와 튜브(호스)를 추가 부품 없이 연결 가능

주의사항

  1. 파이프 절단면은 평평해야 누출 방지 가능
  2. 사용 압력 및 온도 범위 내에서 사용
  3. 금속가루·모래 등 이물질 유입 방지
  4. 연결 후 누출 여부 반드시 확인

제품 상세정보

제품번호 제품정보 포장단위
304PM04-04 P: 9.5mm, D: 4mm, L: 39mm, T: M11 Tap, 재질 SUS304 1개
304PM06-06 P: 11.5mm, D: 6mm, L: 39mm, T: M13 Tap, 재질 SUS304 1개
304PM08-08 P: 13.5mm, D: 8mm, L: 41mm, T: M15 Tap, 재질 SUS304 1개
304PM10-10 P: 15.5mm, D: 10mm, L: 41mm, T: M17 Tap, 재질 SUS304 1개
304PM12-12 P: 18.5mm, D: 12mm, L: 42mm, T: M20 Tap, 재질 SUS304 1개
304PM14-14 P: 19.5mm, D: 14mm, L: 42mm, T: M21 Tap, 재질 SUS304 1개
304PM16-16 P: 21.5mm, D: 16mm, L: 42mm, T: M23 Tap, 재질 SUS304 1개

도면 정보

항목 설명
L 전체 길이
ØP 외경(파이프 직경 등)
ØD 내경(또는 연결부 직경)
T 두께 또는 나사산 관련 치수

제품 선택 방법

  • 연결하려는 파이프 또는 튜브(호스)의 외경(OD) 에 맞춰 제품 선택
  • 예: 외경 8mm 파이프 또는 튜브 → 304PM08-08 선택
  • 선택이 어려운 경우 공급업체에 문의 요망

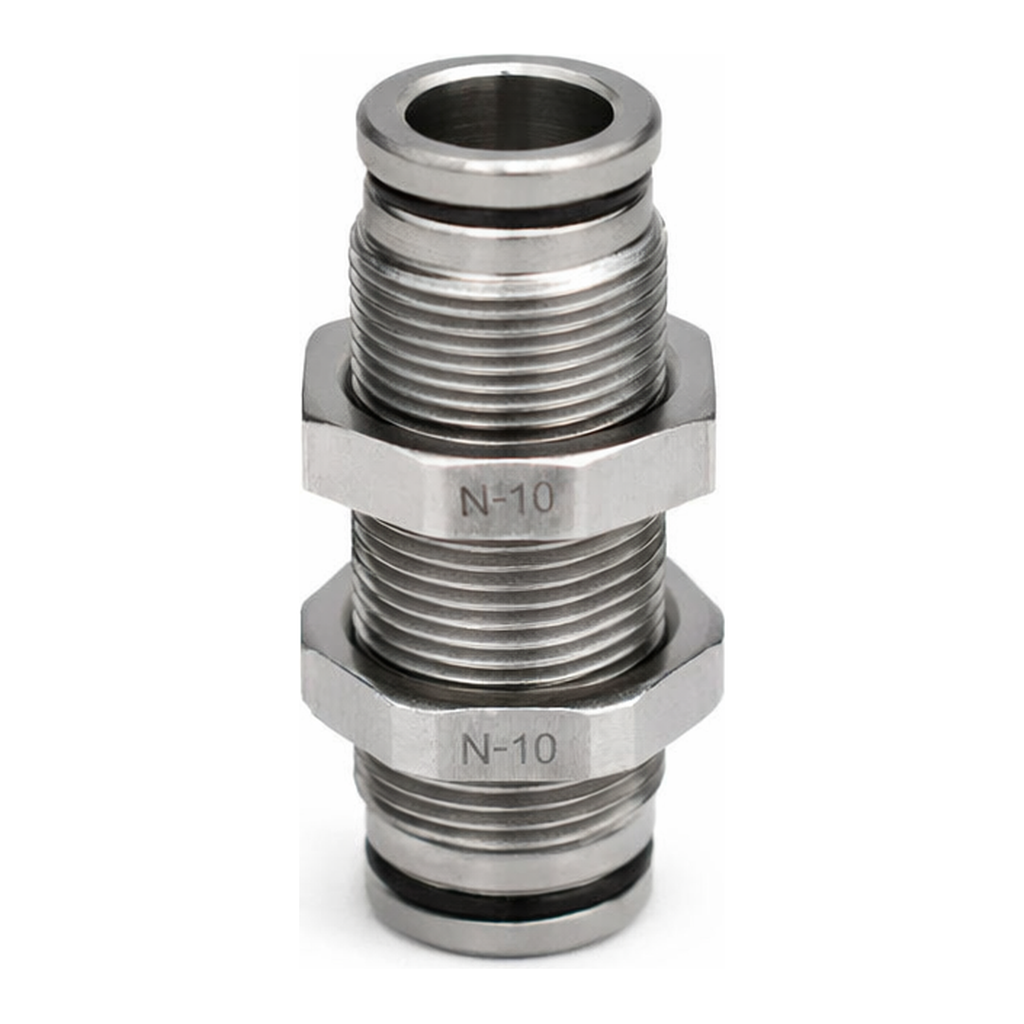

제품 이미지





🏷️Viko Science 상품 둘러보기

동일 브랜드의 다른 상품들을 확인해보세요

Viko Science SUS 304 스테인리스 T자 원터치 피팅 파이프 튜브 호스 3구 연결관 아답터 휘팅 ss fitting adaptor onetouch 튜브연결 호스연결

Viko Science

Viko Science SUS 304 스테인리스 T자 원터치 피팅 파이프 튜브 호스 3구 연결관 아답터 휘팅 ss fitting adaptor onetouch 튜브연결 호스연결

23,400원

Viko Science SUS 304 스테인리스 스트레이트 리듀싱 원터치 피팅 파이프 튜브 호스 아답터 레듀서 reducer adapter adaptor reducing ss304

Viko Science

Viko Science SUS 304 스테인리스 스트레이트 리듀싱 원터치 피팅 파이프 튜브 호스 아답터 레듀서 reducer adapter adaptor reducing ss304

12,500원

Viko Science SUS 304 스테인리스 패널용 벌크헤드 스트레이트 원터치 피팅 파이프 튜브 호스 판넬 stainless panel onetouch fitting

Viko Science

Viko Science SUS 304 스테인리스 패널용 벌크헤드 스트레이트 원터치 피팅 파이프 튜브 호스 판넬 stainless panel onetouch fitting

19,300원

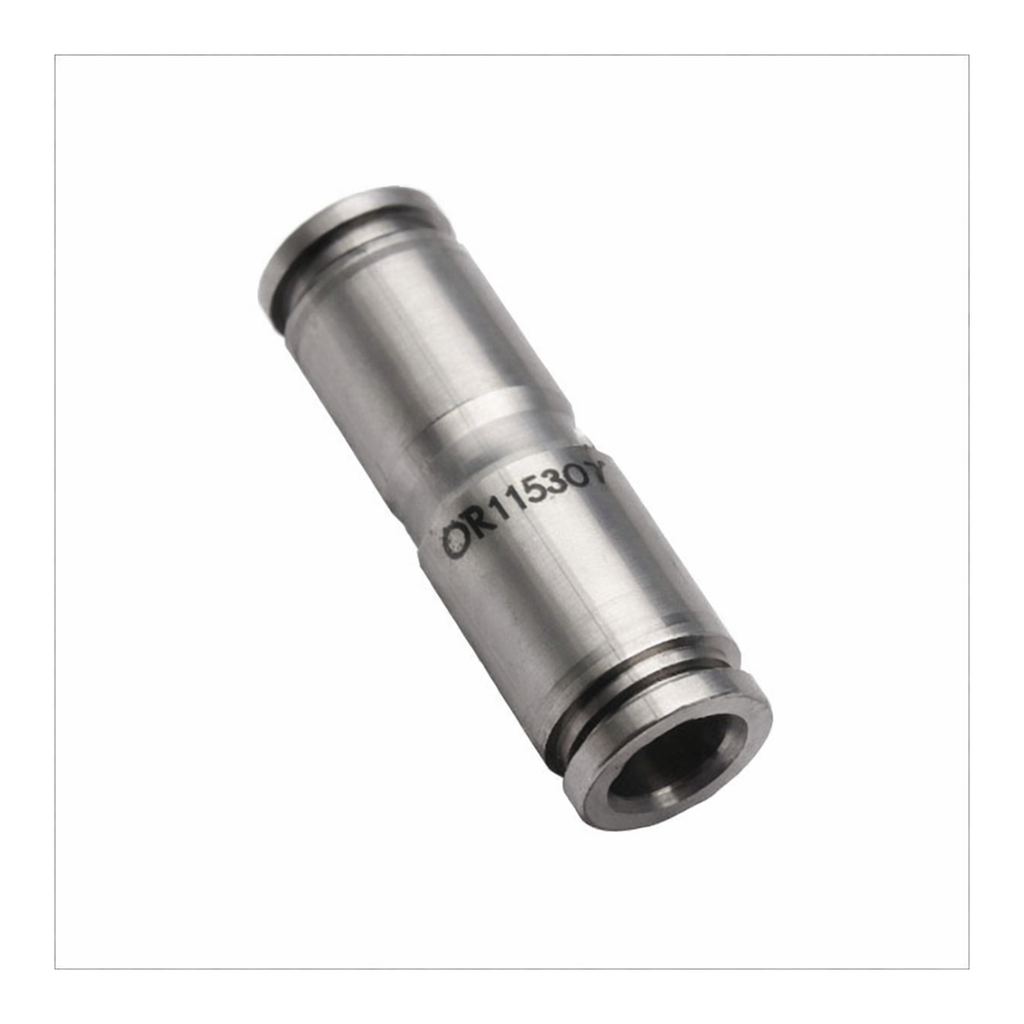

Viko Science SUS 304 스테인리스 스트레이트 원터치 피팅 파이프 튜브 호스 연결관 아답터 휘팅 straightfitting onetouchfititng

Viko Science

Viko Science SUS 304 스테인리스 스트레이트 원터치 피팅 파이프 튜브 호스 연결관 아답터 휘팅 straightfitting onetouchfititng

11,700원

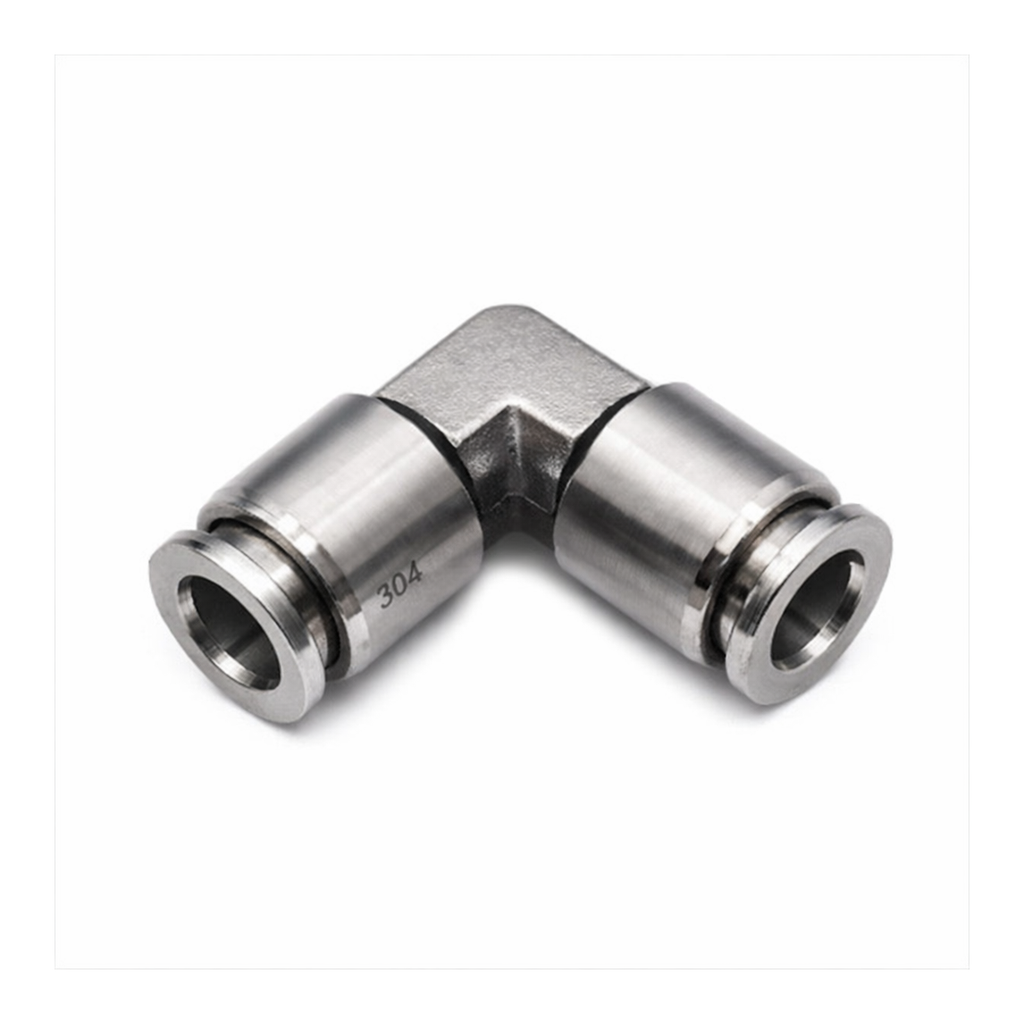

Viko Science SUS 304 스테인리스 엘보우 원터치 피팅 파이프 튜브 호스 연결관 Elbow 아답터 ss304 stainless onetochfitting
