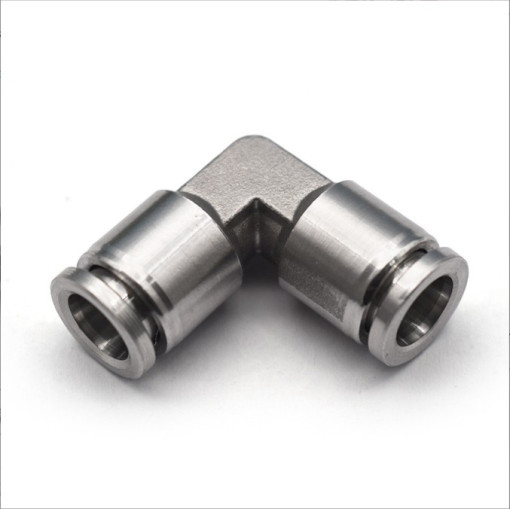

Viko Science SUS 304 스테인리스 엘보우 원터치 피팅 파이프 튜브 호스 연결관 Elbow 아답터 ss304 stainless onetochfitting

상품 한눈에 보기

SUS304 재질의 고온·내화학성 엘보우 원터치 피팅으로 액체 및 기체 연결에 적합. FKM 씰 사용으로 내열·내화학성 우수. 원터치 방식으로 설치 및 탈착이 간편하며 다양한 외경 파이프·튜브 연결 가능.

카탈로그번호: 304PVxxxxx (7개 옵션)
브랜드: Viko Science
카테고리: Elbow Connectors
판매단위: pk

#Viko Science #Fittings #Hose Fittings

카탈로그

7개 옵션

회원가입 없이 바로 구매하세요

가입하지 않아도 비회원가로 구매하실 수 있습니다.

카탈로그 번호 · 상품 설명출고판매가담기

Viko Science 304PV16-16 P; 22.6mm, D; 16mm, E; 19.7mm, L; 34.7mm, 재질 SUS304 pk판매 단위 pk ·

재고 확인 필요재고 확인 필요

33,700원VAT 포함 37,070원

Viko Science 304PV14-14 P; 20.6mm, D; 14mm, E; 20mm, L; 27.8mm, 재질 SUS304 pk판매 단위 pk ·

재고 확인 필요재고 확인 필요

29,300원VAT 포함 32,230원

Viko Science 304PV12-12 P; 18.7mm, D; 12mm, E; 19.2mm, L; 28.8mm, 재질 SUS304 pk판매 단위 pk ·

재고 확인 필요재고 확인 필요

24,900원VAT 포함 27,390원

Viko Science 304PV10-10 P; 15.5mm, D; 10mm, E; 18.4mm, L; 24.6mm, 재질 SUS304 pk판매 단위 pk ·

재고 확인 필요재고 확인 필요

22,000원VAT 포함 24,200원

Viko Science 304PV08-08 P; 13.7mm, D; 8mm, E; 16.8mm, L; 22mm, 재질 SUS304 pk판매 단위 pk ·

재고 확인 필요재고 확인 필요

20,500원VAT 포함 22,550원

Viko Science 304PV06-06 P; 11mm, D; 6mm, E; 16.4mm, L; 21.1mm, 재질 SUS304 pk판매 단위 pk ·

재고 확인 필요재고 확인 필요

19,800원VAT 포함 21,780원

Viko Science 304PV04-04 P; 9mm, D; 4mm, E; 14.7mm, L; 17.5mm, 재질 SUS304 pk판매 단위 pk ·

재고 확인 필요재고 확인 필요

19,100원VAT 포함 21,010원

재고문의·견적요청 옵션은 실시간 상담으로 납기를 확인해 드립니다 · 연구비 카드 결제 가능

Viko Science · Viko Science SUS 304 스테인리스 엘보우 원터치 피팅 파이프 튜브 호스 연결관 Elbow 아답터 ss304 stainless onetochfitting

SUS304 엘보우 원터치 피팅

기본 사양

항목	내용
품명	SUS304 엘보우 원터치 피팅
재질	SUS304
씰 재질	FKM
사용 유체	액체, 기체
사용 압력 범위	최대 2 Mpa
사용 온도 범위	-20℃ ~ 250℃

특징

고온 및 화학성 유체를 사용하는 환경에 적합
원터치 방식으로 설치가 빠르고 탈부착이 용이
씰링 제외 모든 부품은 SUS304로 제작, 씰링은 FKM 재질로 내화학성 및 내열성 우수
동일 외경의 파이프와 튜브(호스)를 추가 부품 없이 연결 가능

주의사항

연결 파이프의 절단면은 반드시 평평해야 누출 방지
최대 사용 압력 및 온도 범위 내에서 사용
금속가루, 모래 등 이물질 유입 방지
연결 후 누출 여부 확인 필수

제품 상세정보

제품번호	제품정보	포장단위
304PV04-04	P: 9mm, D: 4mm, E: 14.7mm, L: 17.5mm, 재질 SUS304	1개
304PV06-06	P: 11mm, D: 6mm, E: 16.4mm, L: 21.1mm, 재질 SUS304	1개
304PV08-08	P: 13.7mm, D: 8mm, E: 16.8mm, L: 22mm, 재질 SUS304	1개
304PV10-10	P: 15.5mm, D: 10mm, E: 18.4mm, L: 24.6mm, 재질 SUS304	1개
304PV12-12	P: 18.7mm, D: 12mm, E: 19.2mm, L: 28.8mm, 재질 SUS304	1개
304PV14-14	P: 20.6mm, D: 14mm, E: 20mm, L: 27.8mm, 재질 SUS304	1개
304PV16-16	P: 22.6mm, D: 16mm, E: 19.7mm, L: 34.7mm, 재질 SUS304	1개

제품 선택 방법

연결하려는 파이프 또는 튜브(호스)의 외경에 맞춰 선택
예) 외경(OD) 8mm 파이프 또는 튜브(호스) 연결 시 304PV08-08 제품 선택
(선택이 어려울 경우 문의 요망)

도면 정보

항목	기호
외경	ØP
내경	ØD
길이 1	E
전체 길이	L

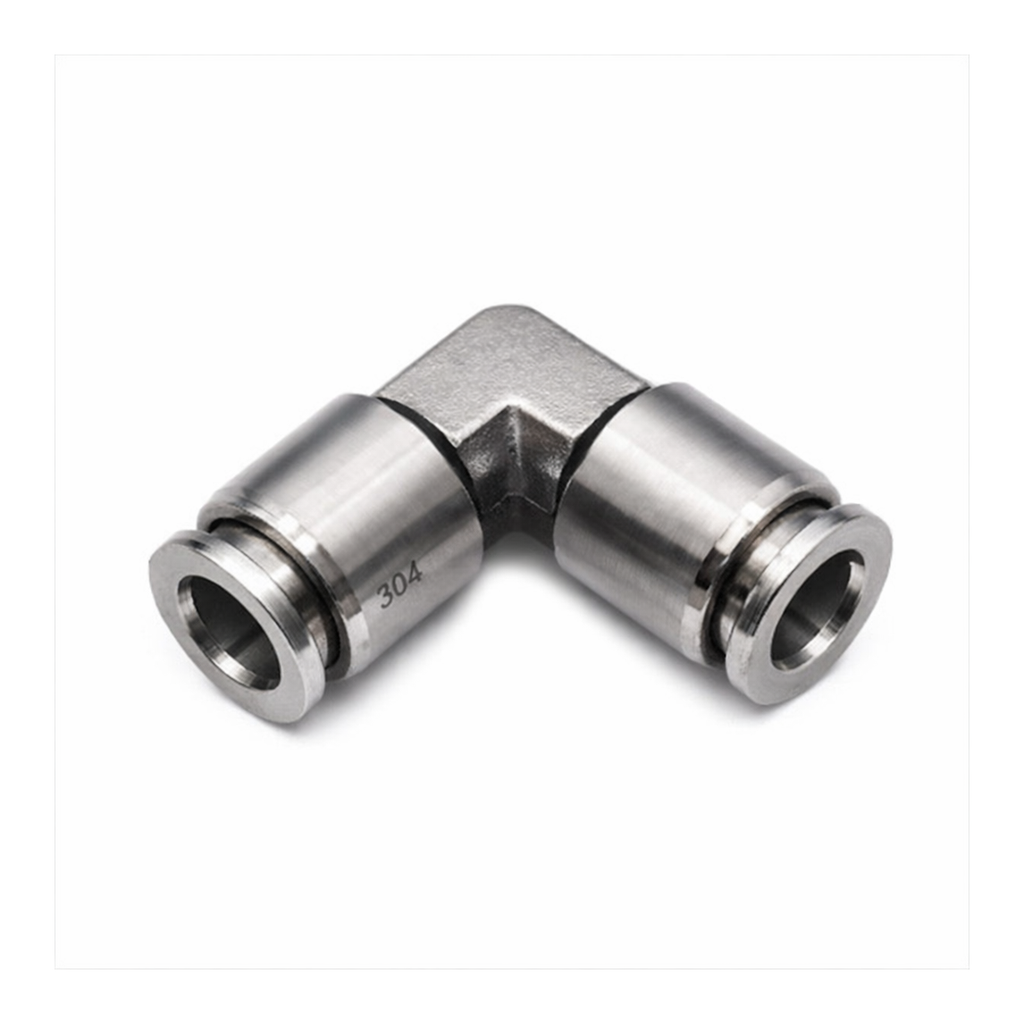

제품 이미지
