Viko Science SUS 304 스테인리스 T자 원터치 피팅 파이프 튜브 호스 3구 연결관 아답터 휘팅 ss fitting adaptor onetouch 튜브연결 호스연결
Viko Science

Viko Science SUS 304 스테인리스 T자 원터치 피팅 파이프 튜브 호스 3구 연결관 아답터 휘팅 ss fitting adaptor onetouch 튜브연결 호스연결

✦상품 한눈에 보기

SUS304 재질의 T자형 원터치 피팅으로 액체 및 기체 배관 연결에 적합. FKM 씰 사용으로 내화학성과 내열성 우수. 최대 2Mpa, -20~250℃ 범위에서 사용 가능. 동일 외경 파이프·튜브를 간편하게 연결 가능.

브랜드: Viko Science
카테고리 상품 전체보기브랜드 상품 전체보기
#Viko Science#Hose Fittings#Fittings

상품 옵션 정보

다양한 옵션의 상품 정보와 가격을 확인하세요

소모품
304PE16-16
Viko Science 304PE16-16 P;22.6mm D;16mm E;19.7mm H:34.7mm, L1;34.7mm, L:69.4mm 재질SUS304 pk
CAS: -단위: pk
재고문의재고: -
39,500원
(VAT포함)43,450원
304PE14-14
Viko Science 304PE14-14 P;20mm D;14mm E;20mm H:27.8mm, L1;27.8mm, L:55mm 재질SUS304 pk
CAS: -단위: pk
재고문의재고: -
35,100원
(VAT포함)38,610원
304PE12-12
Viko Science 304PE12-12 P;18.7mm D;12mm E;19.2mm H:27.3mm, L1;27.3mm, L:54.6mm 재질SUS304 pk
CAS: -단위: pk
재고문의재고: -
30,800원
(VAT포함)33,880원
304PE10-10
Viko Science 304PE10-10 P;15.5mm D;10mm E;18.4mm H:24.6mm, L1;24.6mm, L:49.2mm 재질SUS304 pk
CAS: -단위: pk
재고문의재고: -
27,900원
(VAT포함)30,690원
304PE08-08
Viko Science 304PE08-08 P;13.7mm D;8mm E;16.8mm H:22mm, L1;22mm, L:44mm 재질SUS304 pk
CAS: -단위: pk
재고문의재고: -
24,900원
(VAT포함)27,390원
304PE06-06
Viko Science 304PE06-06 P;11mm D;6mm E;16.4mm H:21.1mm, L1;21.1mm, L:42.2mm 재질SUS304 pk
CAS: -단위: pk
재고문의재고: -
24,200원
(VAT포함)26,620원
304PE04-04
Viko Science 304PE04-04 P;9mm D;4mm E;14.7mm H:17.5mm, L1;17.5mm, L:35mm 재질SUS304 pk
CAS: -단위: pk
재고문의재고: -
23,400원
(VAT포함)25,740원
소모품
304PE16-16
재고문의재고: -
Viko Science 304PE16-16 P;22.6mm D;16mm E;19.7mm H:34.7mm, L1;34.7mm, L:69.4mm 재질SUS304 pk
CAS: -단위: pk
39,500원
(VAT포함)43,450원
304PE14-14
재고문의재고: -
Viko Science 304PE14-14 P;20mm D;14mm E;20mm H:27.8mm, L1;27.8mm, L:55mm 재질SUS304 pk
CAS: -단위: pk
35,100원
(VAT포함)38,610원
304PE12-12
재고문의재고: -
Viko Science 304PE12-12 P;18.7mm D;12mm E;19.2mm H:27.3mm, L1;27.3mm, L:54.6mm 재질SUS304 pk
CAS: -단위: pk
30,800원
(VAT포함)33,880원
304PE10-10
재고문의재고: -
Viko Science 304PE10-10 P;15.5mm D;10mm E;18.4mm H:24.6mm, L1;24.6mm, L:49.2mm 재질SUS304 pk
CAS: -단위: pk
27,900원
(VAT포함)30,690원
304PE08-08
재고문의재고: -
Viko Science 304PE08-08 P;13.7mm D;8mm E;16.8mm H:22mm, L1;22mm, L:44mm 재질SUS304 pk
CAS: -단위: pk
24,900원
(VAT포함)27,390원
304PE06-06
재고문의재고: -
Viko Science 304PE06-06 P;11mm D;6mm E;16.4mm H:21.1mm, L1;21.1mm, L:42.2mm 재질SUS304 pk
CAS: -단위: pk
24,200원
(VAT포함)26,620원
304PE04-04
재고문의재고: -
Viko Science 304PE04-04 P;9mm D;4mm E;14.7mm H:17.5mm, L1;17.5mm, L:35mm 재질SUS304 pk
CAS: -단위: pk
23,400원
(VAT포함)25,740원

✨AI 추천 연관 상품

AI가 분석한 이 상품과 연관된 추천 상품들을 확인해보세요

연관 상품을 찾고 있습니다...

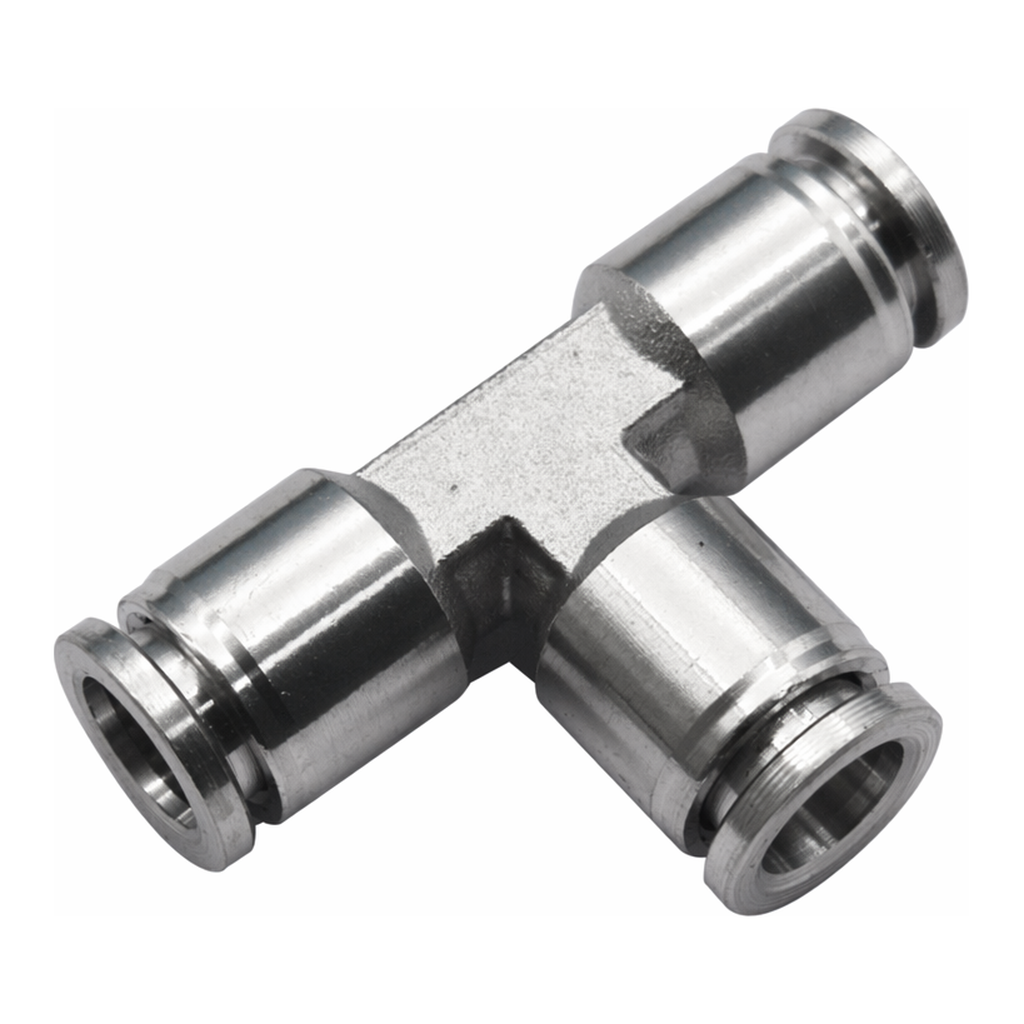

SUS304 T자 원터치 피팅

품명

SUS304 T자 원터치 피팅

구분 내용
재질 SUS304
씰 재질 FKM
사용 유체 액체, 기체
사용 압력 범위 최대 2 Mpa
사용 온도 범위 -20℃ ~ 250℃

특징

  1. 고온 및 화학성 유체를 사용하는 환경에 적합.
  2. 원터치 방식으로 설치가 빠르고 탈부착이 용이.
  3. 씰링을 제외한 모든 부품은 SUS304로 제작, 씰링은 FKM 재질로 내화학성과 내열성이 우수.
  4. 동일 외경의 파이프와 튜브(호스)를 추가 부품 없이 한 번에 연결 가능.

주의사항

  1. 연결되는 파이프의 절단면은 평평해야 누출 방지.
  2. 최대 사용 압력과 온도 범위 내에서 사용.
  3. 금속가루나 고체 입자 등 이물질 유입 방지.
  4. 연결 후 누출 여부 반드시 확인.

제품 상세정보

제품번호 제품정보 포장단위
304PE04-04 P: 9mm, D: 4mm, E: 14.7mm, H: 17.5mm, L1: 17.5mm, L: 35mm, 재질 SUS304 1개
304PE06-06 P: 11mm, D: 6mm, E: 16.4mm, H: 21.1mm, L1: 21.1mm, L: 42.2mm, 재질 SUS304 1개
304PE08-08 P: 13.7mm, D: 8mm, E: 16.8mm, H: 22mm, L1: 22mm, L: 44mm, 재질 SUS304 1개
304PE10-10 P: 15.5mm, D: 10mm, E: 18.4mm, H: 24.6mm, L1: 24.6mm, L: 49.2mm, 재질 SUS304 1개
304PE12-12 P: 18.7mm, D: 12mm, E: 19.2mm, H: 27.3mm, L1: 27.3mm, L: 54.6mm, 재질 SUS304 1개
304PE14-14 P: 20.6mm, D: 14mm, E: 19.7mm, H: 27.8mm, L1: 27.8mm, L: 55.6mm, 재질 SUS304 1개
304PE16-16 P: 22.6mm, D: 16mm, E: 19.7mm, H: 34.7mm, L1: 34.7mm, L: 69.4mm, 재질 SUS304 1개

제품 선택 방법

연결하려는 파이프 또는 튜브(호스)의 외경에 맞춰 선택.
예) 외경(OD) 8mm 파이프 또는 튜브(호스) 연결 시 304PE08-08 제품 선택.
(선택이 어려운 경우 전화 문의 요망)

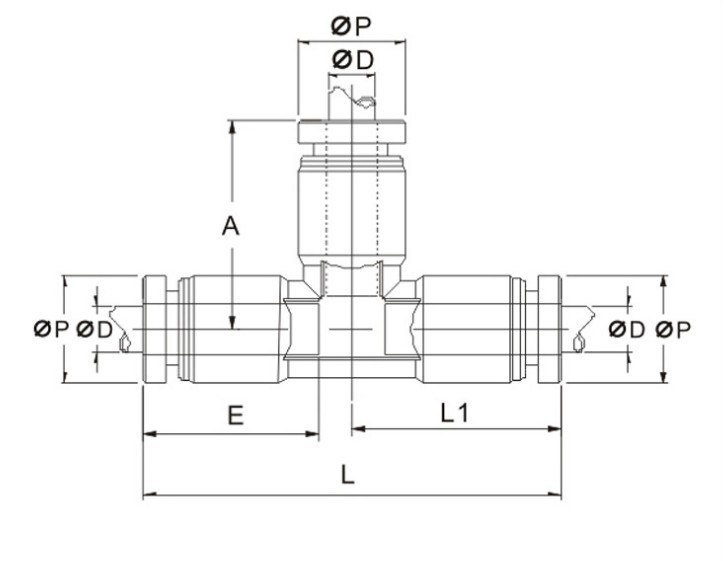

도면 정보

도면에는 T자형 피팅의 주요 치수가 표시되어 있습니다.

항목 설명(도면상 위치)
ØP 파이프 외경 (좌·우·상단 표시)
ØD 내경 또는 연결부 직경 (좌·우·상단 표시)
A 수직 방향 치수
E 좌측 수평 길이
L1 우측 수평 길이
L 전체 수평 길이

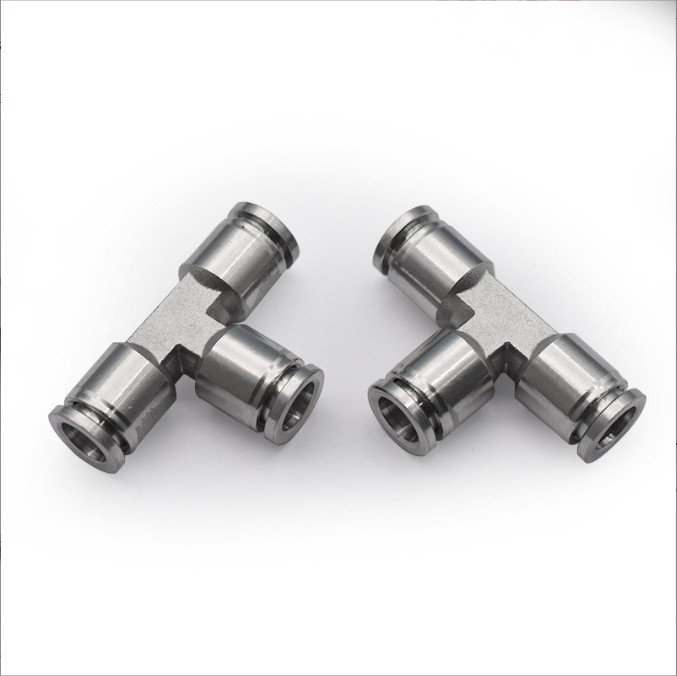

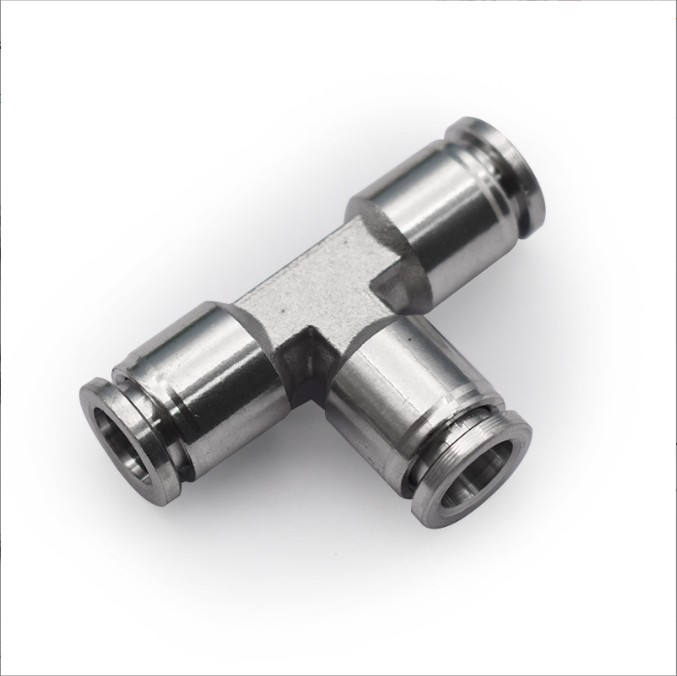

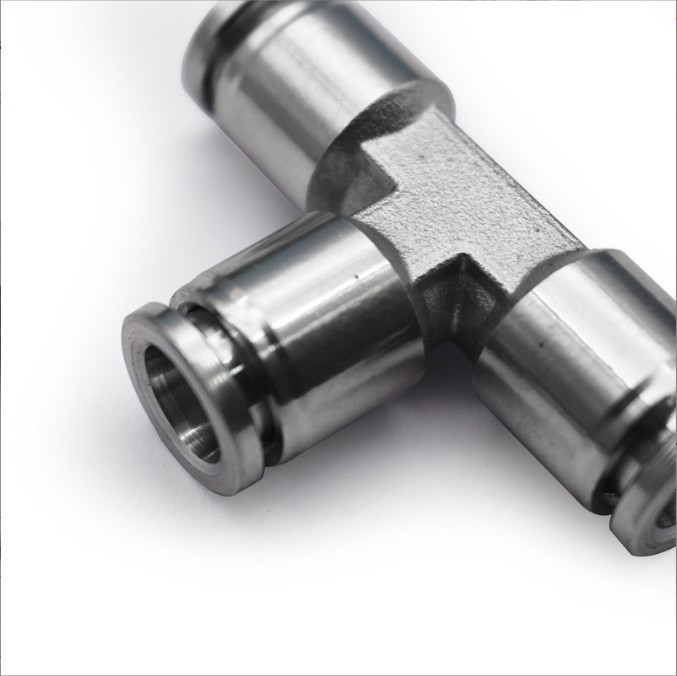

제품 이미지





🏷️Viko Science 상품 둘러보기

동일 브랜드의 다른 상품들을 확인해보세요

Viko Science 튜브 호스 커넥터 슬림형 엘보우 레듀서 피팅 PP 튜빙 Elbow 연결관 콘넥터 플라스틱 fitting PP plasticfitting 플라스틱피팅 elbow slim

Viko Science

Viko Science 튜브 호스 커넥터 슬림형 엘보우 레듀서 피팅 PP 튜빙 Elbow 연결관 콘넥터 플라스틱 fitting PP plasticfitting 플라스틱피팅 elbow slim

20,500원

Viko Science PTFE 테프론 2-way 밸브 유니온 아답터 valve ballvalve union adapter [파이프 연결관 테플론 teflon 볼밸브]

Viko Science

Viko Science PTFE 테프론 2-way 밸브 유니온 아답터 valve ballvalve union adapter [파이프 연결관 테플론 teflon 볼밸브]

131,500원

Viko Science SUS 304 스테인리스 T자 원터치 피팅 파이프 튜브 호스 3구 연결관 아답터 휘팅 ss fitting adaptor onetouch 튜브연결 호스연결

Viko Science

Viko Science SUS 304 스테인리스 T자 원터치 피팅 파이프 튜브 호스 3구 연결관 아답터 휘팅 ss fitting adaptor onetouch 튜브연결 호스연결

23,400원

Viko Science SUS 304 스테인리스 스트레이트 리듀싱 원터치 피팅 파이프 튜브 호스 아답터 레듀서 reducer adapter adaptor reducing ss304

Viko Science

Viko Science SUS 304 스테인리스 스트레이트 리듀싱 원터치 피팅 파이프 튜브 호스 아답터 레듀서 reducer adapter adaptor reducing ss304

12,500원

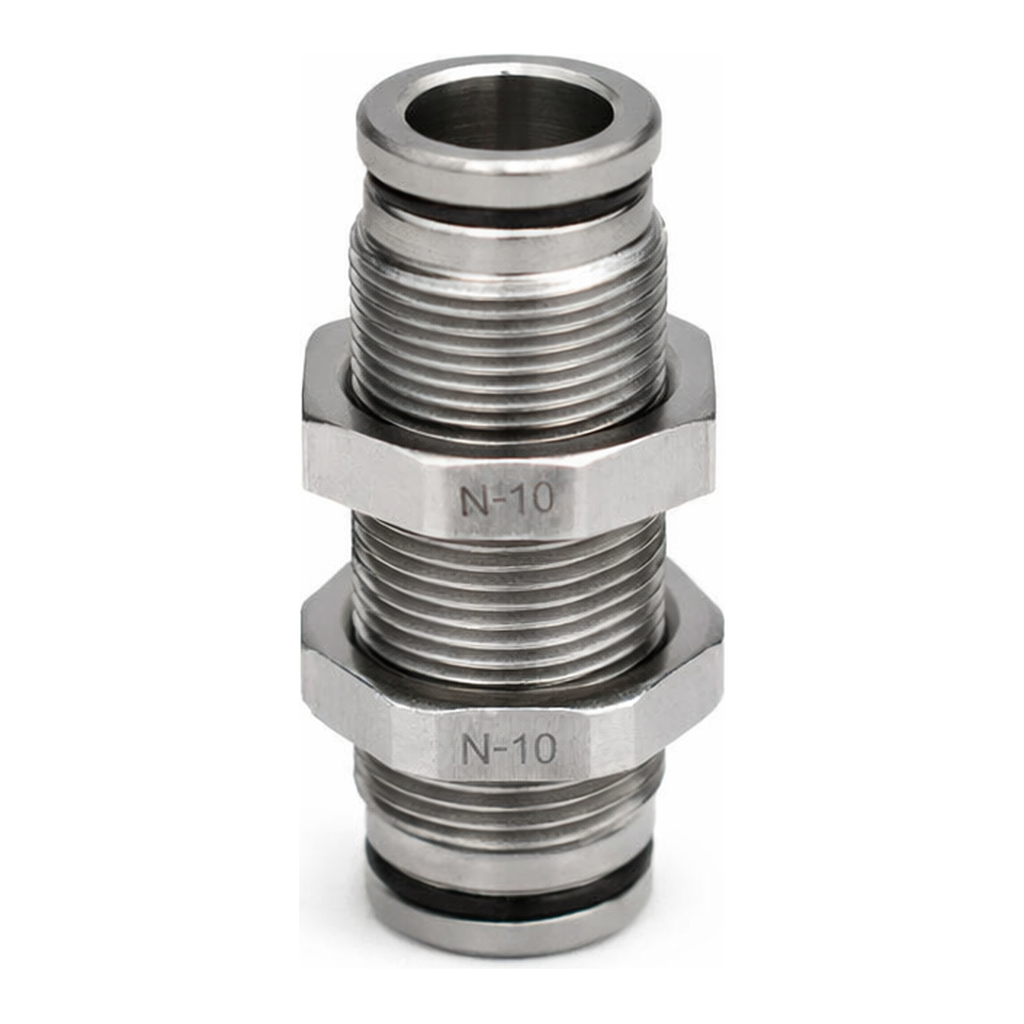

Viko Science SUS 304 스테인리스 패널용 벌크헤드 스트레이트 원터치 피팅 파이프 튜브 호스 판넬 stainless panel onetouch fitting
